● Простота эксплуатации;
● Надежная и стабильная герметичность;
● Мгновенное соединение (нажатием) и разъединение (оттягиванием муфты);
● Отличные пропускные характеристики с минимальным перепадом давления при заданном расходе;
● Опциональное встроенное запорное устройство;
● Другие варианты исполнения — по запросу.

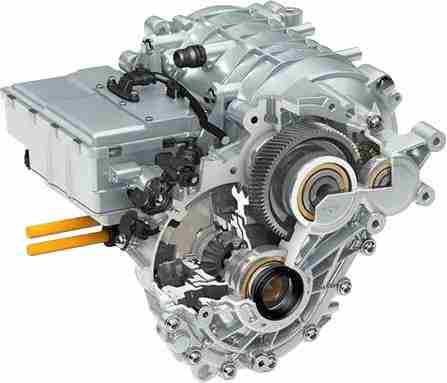

Для безопасной и эффективной работы электромобилей необходим оптимальный температурный режим (без перегрева или переохлаждения). Температура играет ключевую роль в обеспечении надлежащего функционирования аккумуляторной батареи, силовой электроники и электродвигателя. Именно при оптимальных температурах силовая электроника и электродвигатели демонстрируют наилучшие рабочие характеристики. Рабочая температура электродвигателя критически важна для эффективности автомобиля, поэтому для реализации полного потенциала двигателя в электромобиле необходимо его охлаждение.

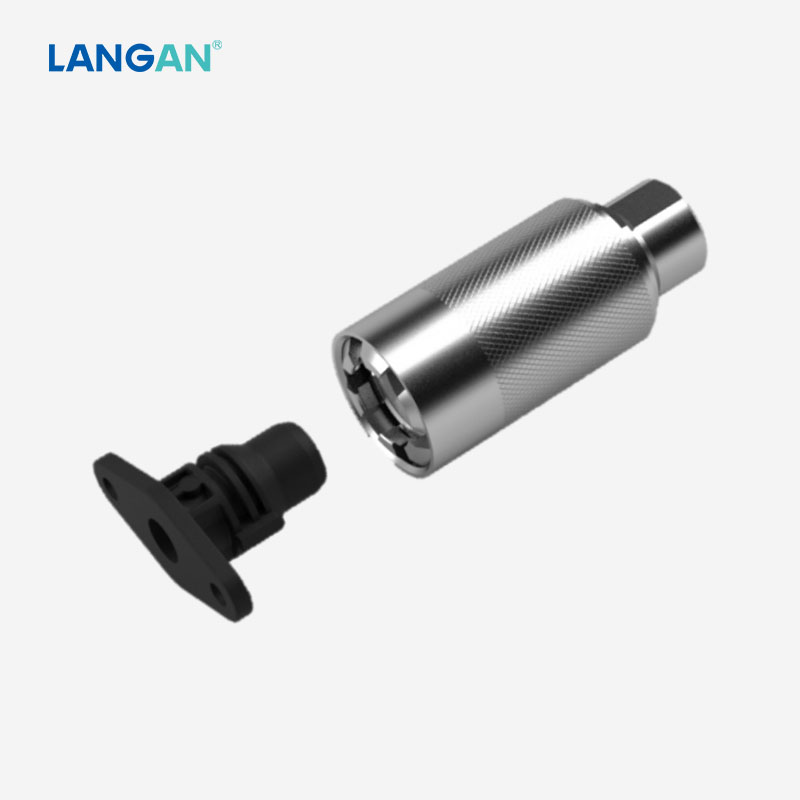

Испытательный разъем серии LANGAN® LA651 для электромобилей обеспечивает быстрое, оптимизированное и экономически выгодное решение для проверки герметичности порта жидкостного охлаждения электродвигателя.
1. Технические данные
| Технические данные | |
| Название продукта | LA651 Разъем для проверки герметичности (на утечку) порта жидкостного охлаждения электродвигателя электромобиля |
| Тестовые медиаматериалы | Охлаждающая жидкость, некоррозионный газ |
| Материал основного корпуса | Нержавеющая сталь |
| Уплотнительный материал | FKM |
| Максимально допустимое давление | 10 bar |
| Тип подключения | NW водяная форсунка |
2. Спецификация:
Стандартные версии подходят для большинства условий и требований к испытаниям. Для проведения испытаний в особых или сложных условиях, пожалуйста, свяжитесь с нами для разработки индивидуальных решений по проверке герметичности электромобилей.
| ∅A | Part number | ∅D | L | F | Запорный клапан |
| 16.3 | LA651-DY1630-035 | 35 | 80.3 | G3/8 | × |
| LA651-DY1630-035S | √ | ||||
| 22.3 | LA651-DY2230-042 | 42 | 86.7 | G1/2 | × |
| LA651-DY2230-042S | √ |
*Указанные размеры относятся к стандартным версиям. Версии по индивидуальному заказу доступны по запросу.
3. Проблемы:
Обычные заглушки для каналов не только не подходят для работы с жидкими средами, но и ухудшают характеристики циркуляции. Соединительные элементы должны быть оснащены функцией отсечения потока, чтобы предотвратить вытекание остатков жидкости.
4. Решения:
LA651 Испытательный разъем серии отлично решает все вышеперечисленные задачи.
В конструкции предусмотрен механизм фиксации зажимного типа: для мгновенного подключения достаточно нажать на разъем, а для отключения — потянуть за муфту. При этом разъем не ограничивает пропускную способность выходного отверстия для воды. Также предусмотрен встроенный запорный клапан.
5. Приложение:
Для проверки герметичности (по потоку жидкости или воздуху) патрубков системы охлаждения на блоках управления (MCU) и корпусах электродвигателей электромобилей (EV).
6. Как настроить:
Специализированные разъемы для испытаний на герметичность компонентов электромобилей разрабатываются с учетом индивидуальных требований заказчика, обеспечивая идеальную адаптацию к условиям испытаний, различным типам соединений и состоянию поверхностей при неизменно высоком качестве.
