● Простота эксплуатации;
● Мгновенная герметизация (за считанные секунды);
● Простота обслуживания благодаря несложной конструкции;
● Универсальная конструкция зажимного рычага;
● Исполнение по индивидуальному заказу для герметизации различных электрических разъемов.

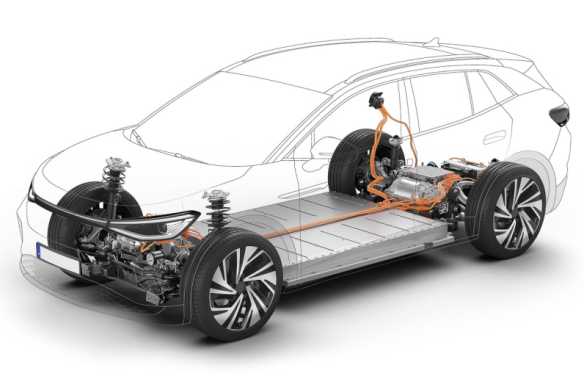

В связи с быстрым ростом спроса на электромобили (EV) на автомобильном рынке перед автопроизводителями возникают новые проблемы, поскольку постоянно внедряются новые электрические технологии и компоненты транспортных средств. Безопасность и надежность электромобиля имеют первостепенное значение.
Будучи пионером, LangAn разработала серию инновационных решений для проверки герметичности электромобилей (EV), чтобы упростить процесс подключения для проверки герметичности, а также повысить безопасность и эффективность производства.

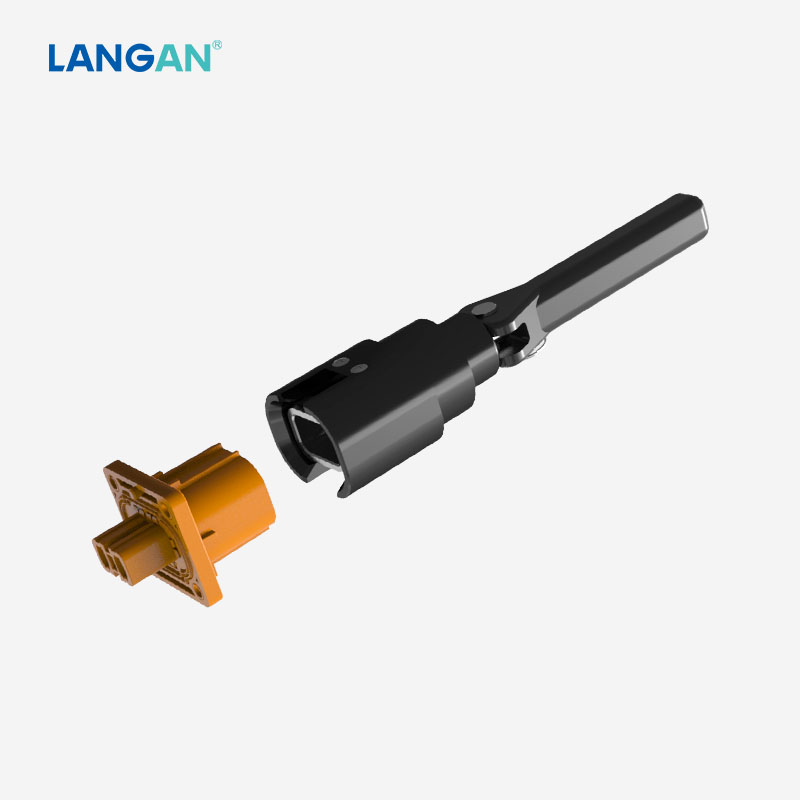

Пробки с ручной герметизацией / разъем для проверки герметичности и герметичности LANGAN® LA151 для электромобилей являются одним из соединительных инструментов, обеспечивающих мгновенные, надежные и повторяемые соединения.
1. Технические данные
| Имя | LANGAN® LA151 Специализированные ручные разъемы для герметизации и проверки на утечку компонентов электромобилей (EVs) |
| Тестовые медиаматериалы | Некоррозионный газ |
| Материал основного корпуса | Алюминиевый сплав |
| Уплотнительный материал | NBR |
| Максимально допустимое давление | 0,6 бар (Пожалуйста, укажите, если испытательное давление превышает 0,6 бар) |
2. Технические характеристики:
Стандартные версии подходят для большинства условий и требований к испытаниям. Для проведения испытаний в особых или жестких условиях свяжитесь с нами для заказа разъемов серии LA151, разработанных специально для электромобилей.

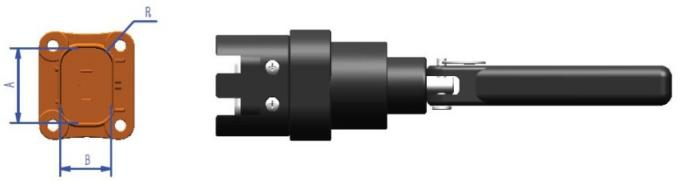

| Размеры | ||||
| Номера деталей | A/mm | B/mm | R/mm | Gas inlet |
| LA151-S33200 | 30.2 | 20.7 | 7.1 | G1/8 |
| LA151-S27326 | 37.8 | 19.8 | 7.5 | G1/8 |
| LA151-S28974 | 41.8 | 33.8 | 3.9 | G1/8 |
*Размеры указаны для стандартных версий. Индивидуальная версия доступна по запросу.
3. Сложности:
Электрические разъемы для электромобилей отличаются разнообразием типов и форм. Корпуса, изготовленные методом литья под давлением, могут незначительно различаться от партии к партии. Необходимо обеспечить стабильность герметичности для поддержания непрерывного цикла испытаний (такта) и предотвращения ложных срабатываний системы контроля качества (ложных сигналов NG).
4.Решение:
Испытательный разъем серии LANGAN® LA151 для электромобилей идеально решает описанные выше задачи. После установки быстроразъемного соединения достаточно повернуть зажимной рычаг на 90°: это приводит к расширению уплотнительного элемента, который герметично прижимается к внутренней стенке электрического разъема. Благодаря технологии саморегулирования разъем допускает более значительные отклонения размеров (допуски) и обеспечивает высокую надежность герметизации. По запросу возможно изготовление разъемов по индивидуальному заказу (на основе 3D-чертежей).
5. Области применения:
Проверка на герметичность электрических разъемов (сигнальных, а также для цепей высокого и низкого напряжения) в аккумуляторных блоках, блоках управления (MCU), инверторах, блоках распределения питания (PDU), бортовых зарядных устройствах (OBC) и т. д.
6. Как настроить:
Разъемы для проверки герметичности электромобилей изготавливаются по индивидуальному заказу с учетом конкретных требований клиента, обеспечивая идеальную адаптацию к условиям испытаний, различным типам соединений и состоянию поверхностей при неизменно высоком качестве.
Нажмите здесь, чтобы отправить нам запрос.
Для получения подробных размеров, пожалуйста, скачайте файл.
