◆ Возможность повторного использования без заводского обслуживания;
◆ Установка на заправочной колонке;
◆ Компактная конструкция;
◆ Встроенный самоочищающийся фильтр (40 мкм): для улавливания частиц и дорожных загрязнений и обеспечения чистоты водорода;
◆ Обратный клапан в линии сброса.
Hydrogen Fueling Components Manual
BC5-35A Breakaway Coupling Selection Guide
| Технические данные | |

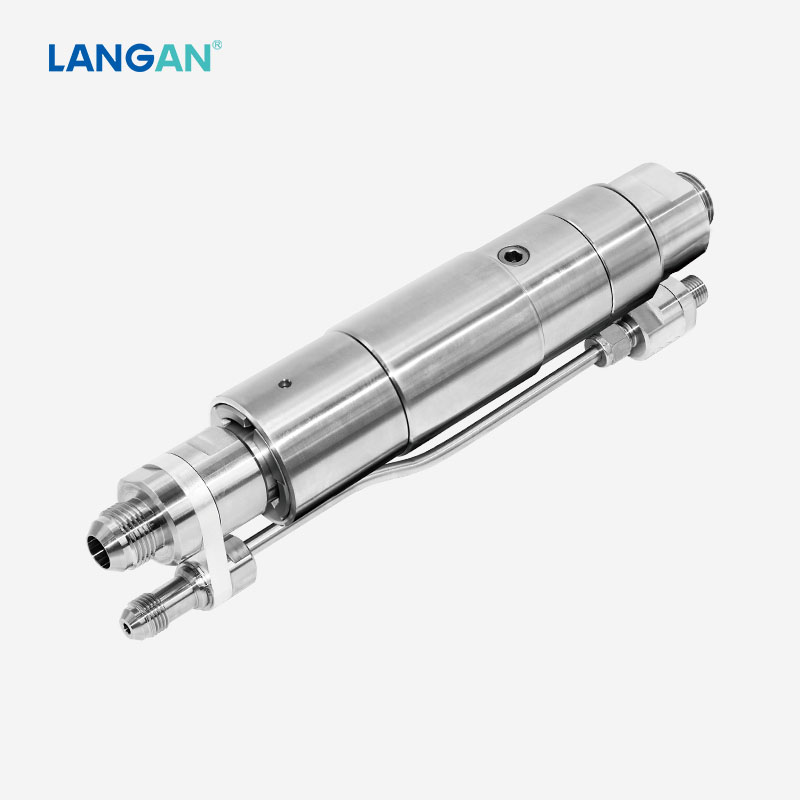

| Название продукта | LANGAN® BC5-35A Аварийная разрывная муфта для водородной заправочной станции |
| Номинальный диаметр DN | 12mm |
| Диапазон давления | PN=35MPa, PS=45MPa |
| Диапазон давления | -20℃∼+85℃ |
| Диапазон температуры окружающей среды | -40℃∼+85℃ |
| Материал | Коррозионностойкая нержавеющая сталь |
| Уплотнительный материал | Водородостойкий |
| Усилие страгивания | 222-667N |
| Дизайн | С шлангом для отвода газов или без него, с фильтром (40 мкм) |
1. Описание:
Разрывная муфта LANGAN® BC2-35A проточного типа, устанавливаемая между заправочным и вентиляционным шлангами, предназначена для отсоединения шланга от топливораздаточной колонки в случае, если автомобиль начнет движение, когда заправочный пистолет все еще находится в заправочном разъеме. Данная муфта предотвращает аварии, связанные с отрывом шланга при несанкционированном отъезде автомобиля, и обеспечивает максимальную защиту заправочного разъема, пистолета и топливораздаточной колонки.
Встроенный внутренний фильтр обеспечивает подачу чистого водорода, минимизируя негативное воздействие частиц грязи и дорожных загрязнений на компоненты системы.
2. Конструкция:

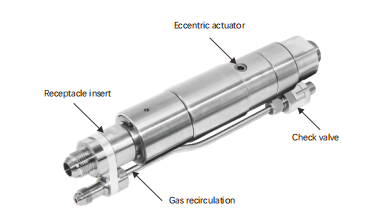

Разрывная муфта линейного типа BC2-35A состоит из корпуса, вставного элемента и шланга для отвода газа.
3. Применение:
Разрывная муфта BC2-35A линейного типа применяется на водородных заправочных станциях; она устанавливается между заправочным шлангом и шлангом сброса газа.
4. Сравнение разрывных муфт LANGAN® для водорода:
| Product No. | Type |
Nominal bore DN |
Pressure PN |
Breakaway force | Applicable |
| BC1-35A | Emergency type | Max. 8mm | 35MPa | 222~667N | H2 station for light duty vehicles |
| BC2-35A | Inline type | 8mm | |||
| BC5-35A | Emergency type | 12mm | H2 station for buses&trucks | ||
| BC6-35A | Inline type | 12mm | |||
| BC1-70A | Emergency | 4mm | 70MPa | H2 station for light duty vehicles | |
| LD1-35A | Unloading column mounted | 8mm | 35MPa | 600~900N | H2 station for long tube trailer |
5. Как сделать заказ:
Обладая многолетним опытом и глубокими знаниями в сфере водородной заправочной инфраструктуры, мы предлагаем профессиональные решения для заправки водородом. Пожалуйста, обращайтесь к нам с запросами. Возможно изготовление водородных заправочных разъемов по индивидуальному заказу.
★ Для получения подробной информации, пожалуйста, скачайте материалы.
