Hydrogen Fueling Components Manual
BC2-35A Breakaway Coupling Selection Guide
| Технические данные | |

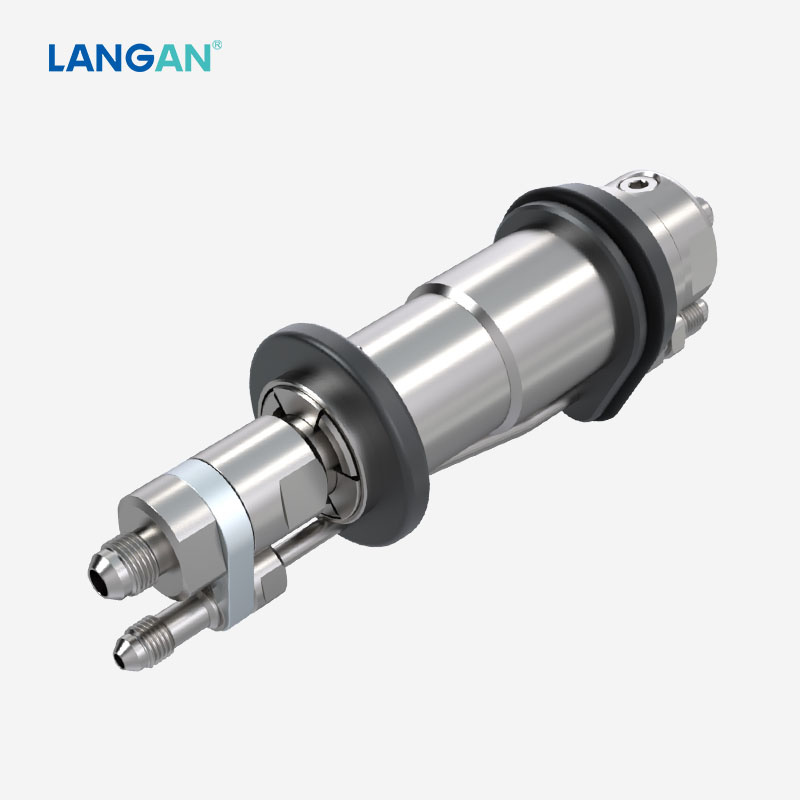

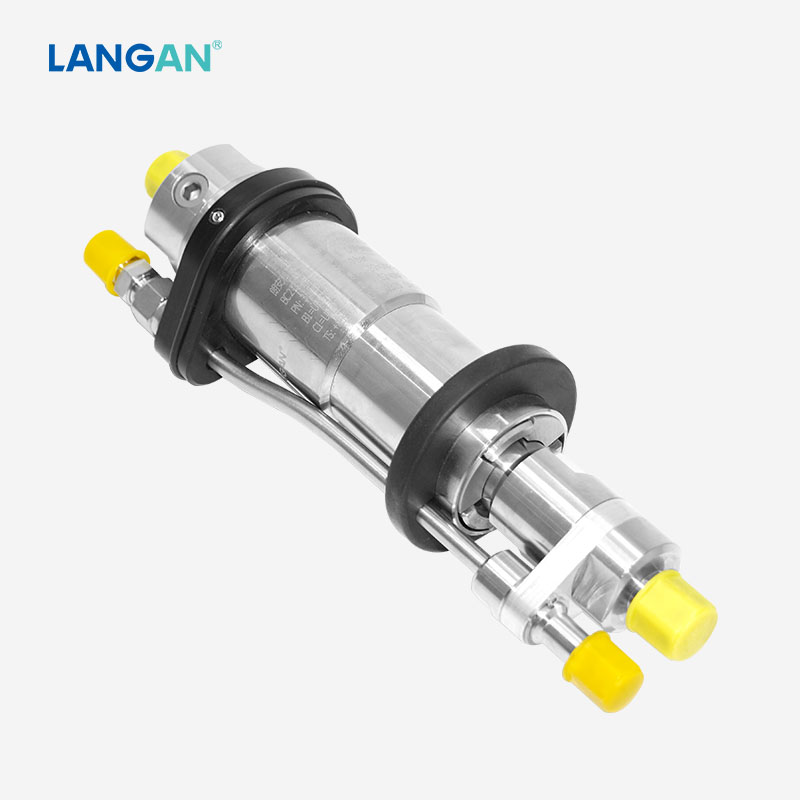

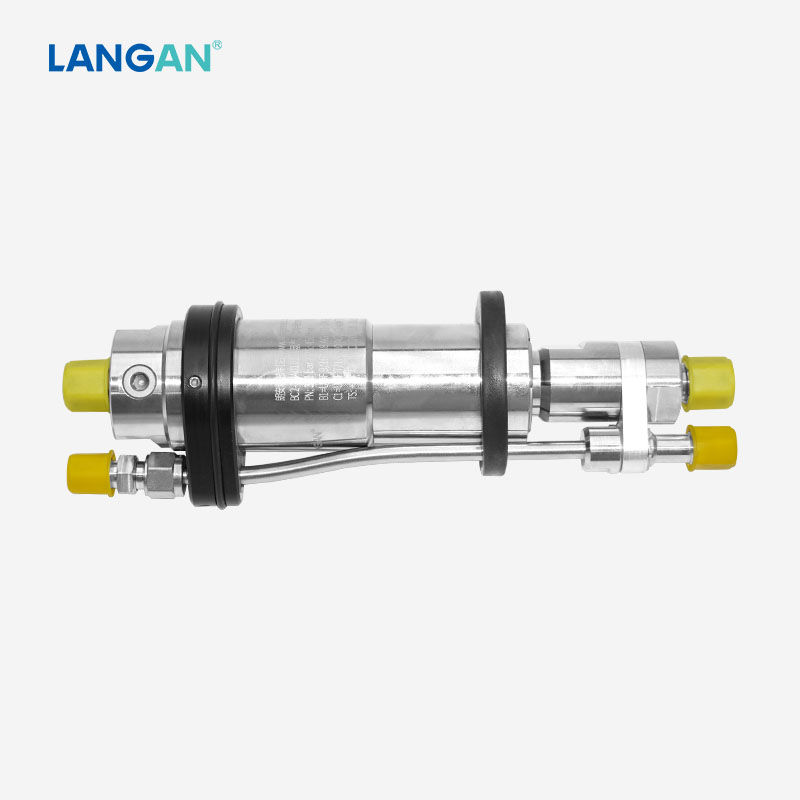

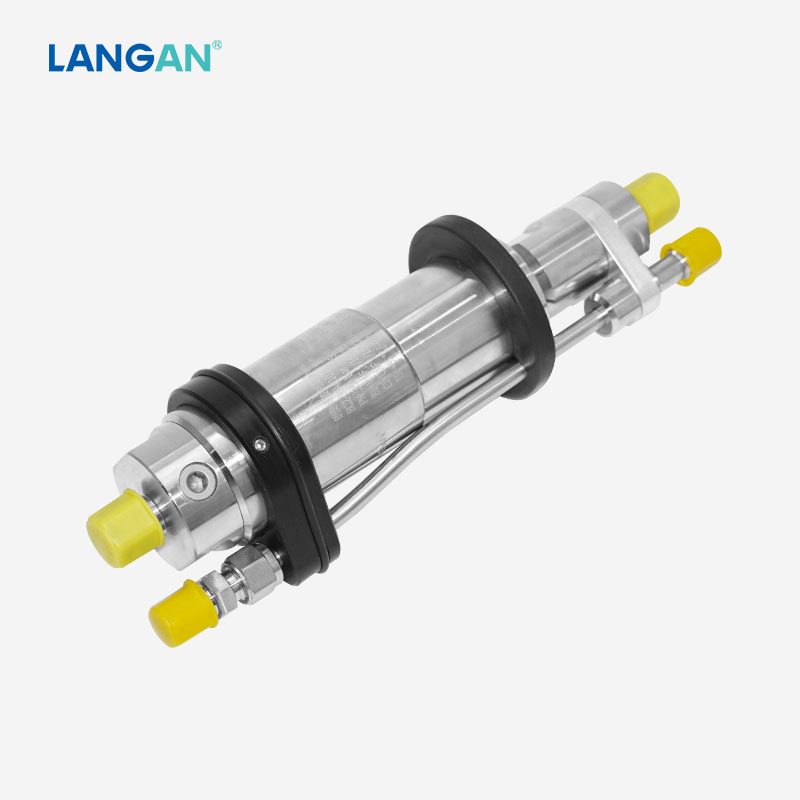

| Название продукта | LANGAN® BC2-35A Линейная разрывная муфта для водородной заправочной колонки |
| Номинальный диаметр DN | 8mm |
| Диапазон давления | PN=35MPa, PS=45MPa |
| Диапазон температур рабочей среды | -20℃∼+85℃ |
| Диапазон температуры окружающей среды | -40℃∼+85℃ |
| Материал | Коррозионностойкая нержавеющая сталь |
| Уплотнительный материал | Водородостойкий |
| Усилие страгивания | 222-667N |
| Дизайн | С газоотводным шлангом или без него |
1. Описание:
Разрывная муфта LANGAN® BC2-35A устанавливается в разрыв линии между заправочным и вентиляционным шлангами. Она предназначена для разъединения шланга и топливораздаточной колонки в случае, если автомобиль начнет движение, когда заправочный пистолет все еще находится в заправочном разъеме.
Разрывная муфта предотвращает повреждения, возникающие при аварийном отрыве шланга, и обеспечивает максимальную защиту заправочного разъема, пистолета и топливораздаточной колонки.

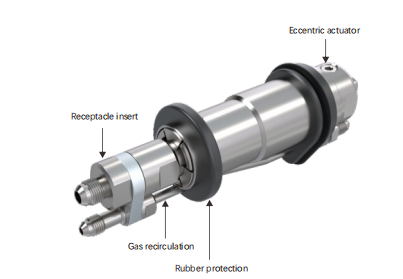

2. Конструкция:
Разрывная муфта линейного типа BC2-35A состоит из корпуса, вставки-разъема и шланга для отвода газа.
3. Применение:
Разрывная муфта BC2-35A линейного типа применяется на автозаправочных станциях и устанавливается между заправочным и вентиляционным шлангами.
4. Сравнение разрывных муфт LANGAN® для водорода:
| Product No. | Type |
Nominal bore DN |
Pressure PN |
Breakaway force | Applicable |
| BC1-35A | Emergency type | Max. 8mm | 35MPa | 222~667N | H2 station for light duty vehicles |
| BC2-35A | Inline type | 8mm | |||
| BC5-35A | Emergency type | 12mm | H2 station for buses&trucks | ||
| BC6-35A | Inline type | 12mm | |||
| BC1-70A | Emergency | 4mm | 70MPa | H2 station for light duty vehicles | |
| LC1-35A | Unloading column mounted | 8mm | 35MPa | 600~900N | H2 station for long tube trailer |
5. Как сделать заказ:
Обладая многолетним опытом и глубокими знаниями в сфере водородной заправочной инфраструктуры, мы предлагаем профессиональные решения для заправки водородом. Пожалуйста, обращайтесь к нам с запросами. Возможно изготовление водородных заправочных разъемов по индивидуальному заказу.
★ Для получения подробной информации, пожалуйста, скачайте материалы.
