◆ Возможность повторного использования без заводского обслуживания;
◆ Установка между полуприцепом-газовозом (с баллонами большой длины) и колонной слива/налива;
◆ Компактная конструкция;
◆ Эксцентриковый привод под шестигранный ключ;
◆ Высокая пропускная способность.
Hydrogen Fueling Components Manual
LD1-35A Breakaway Coupling Selection Guide
| Технические данные | |

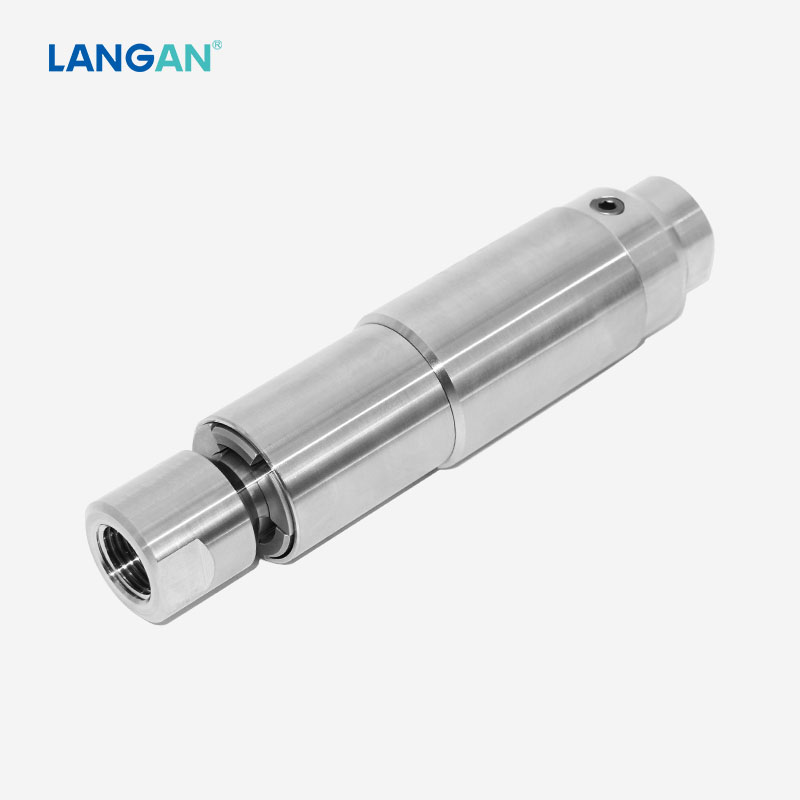

| Название продукта | LANGAN® LD1-35A Разрывная муфта на колонке для заправки водородом |
| Номинальный диаметр DN | 8mm |
| Диапазон давления | PN=35MPa, PS=45MPa |
| Диапазон температур рабочей среды | -20℃∼+85℃ |
| Диапазон температуры окружающей среды | -40℃∼+85℃ |
| Усилие страгивания | 600-900N |
| Материал | Коррозионностойкая нержавеющая сталь |
| Уплотнительный материал | Водородостойкий |
| Cv value | 1.25 |
1. Описание:

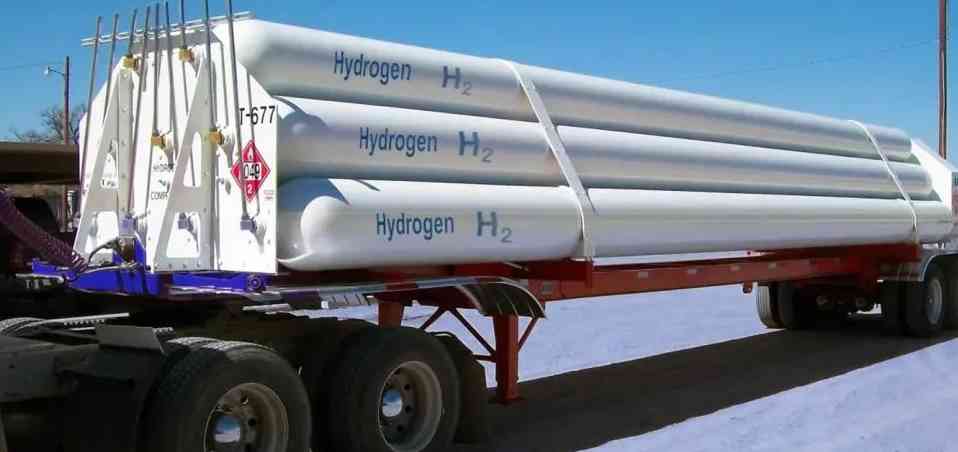

Колонка для выгрузки водорода представляет собой специализированное оборудование, предназначенное для слива водорода из автоцистерны с трубчатыми баллонами (трубчатого полуприцепа) и его последующей подачи на водородный компрессор. Она служит важным связующим звеном между автоцистерной и компрессором.
Между колонкой для выгрузки и автоцистерной устанавливается разрывная муфта LD1-35A. Она предназначена для предотвращения аварийных ситуаций, связанных с несанкционированным отрывом (натяжением) соединительного трубопровода, и обеспечивает дополнительный уровень безопасности водородной заправочной станции. В случае аварии — например, если автоцистерна начнет движение, не отсоединившись от колонки, — муфта разъединит соединение между ними, при этом обе части автоматически герметизируются, предотвращая утечку газа под давлением.
После проведения функциональной проверки разъединенную муфту можно легко восстановить и вернуть в эксплуатацию.
2. Строительство:

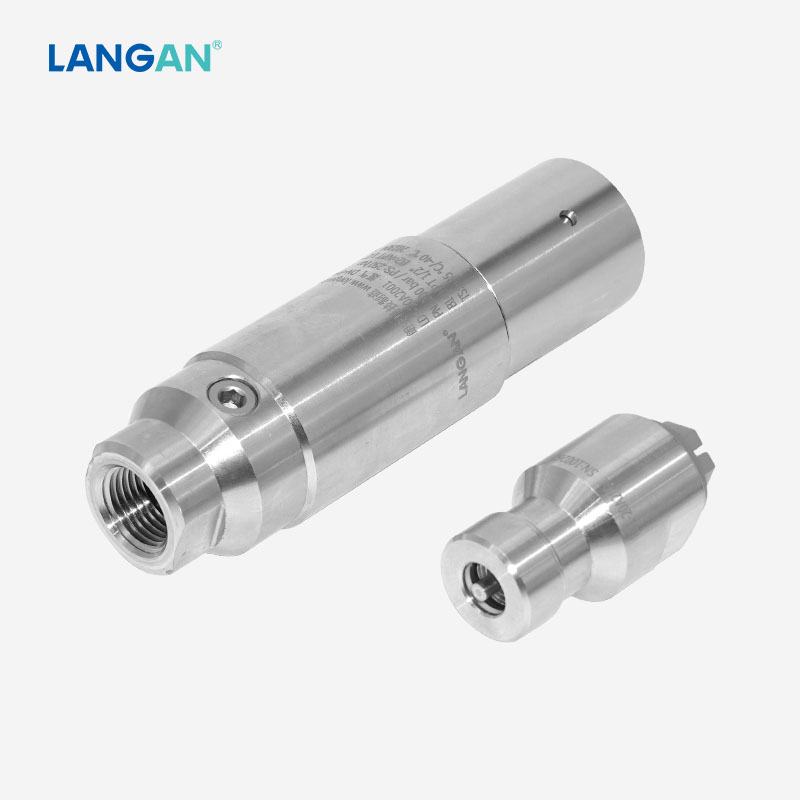

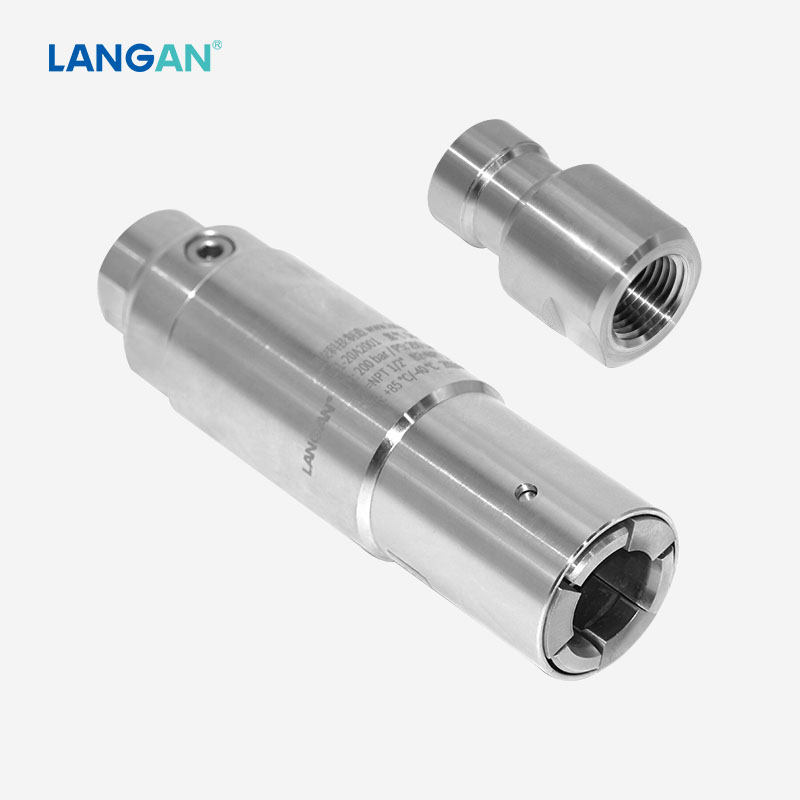

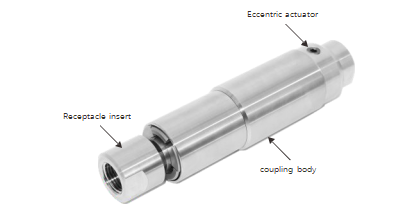

Разрывная муфта дозатора водорода LD1-35A состоит из корпуса муфты и гнездовой вставки.
◆ Примечание. Также доступен полный комплект, состоящий из форсунки для заправки водородом, комплекта шлангов и разрывной муфты.
3. Применение:
Разрывная муфта LD1-35A может устанавливаться между колонной для погрузки/разгрузки и полуприцепом-трубовозом.
4. Сравнение разрывных муфт LANGAN® для водорода:
| Product No. | Type |
Nominal bore DN |
Pressure PN |
Breakaway force | Applicable |
| BC1-35A | Emergency type | Max. 8mm | 35MPa | 222~667N | H2 station for light duty vehicles |
| BC2-35A | Inline type | 8mm | |||
| BC5-35A | Emergency type | 12mm | H2 station for buses&trucks | ||
| BC6-35A | Inline type | 12mm | |||
| BC1-70A | Emergency | 4mm | 70MPa | H2 station for light duty vehicles | |
| LD1-35A | Unloading column mounted | 8mm | 35MPa | 600~900N | H2 station for long tube trailer |
5.Как сделать заказ:
Обладая многолетним опытом и глубокими знаниями в сфере водородной заправочной инфраструктуры, мы предлагаем профессиональные решения для заправки водородом. Пожалуйста, обращайтесь к нам с запросами. Возможно изготовление водородных заправочных разъемов по индивидуальному заказу.
★ Для получения подробной информации, пожалуйста, скачайте материалы.
