Hydrogen Fueling Components Manual
BC6-35A Breakaway Coupling Selection Guide
| Название продукта | |

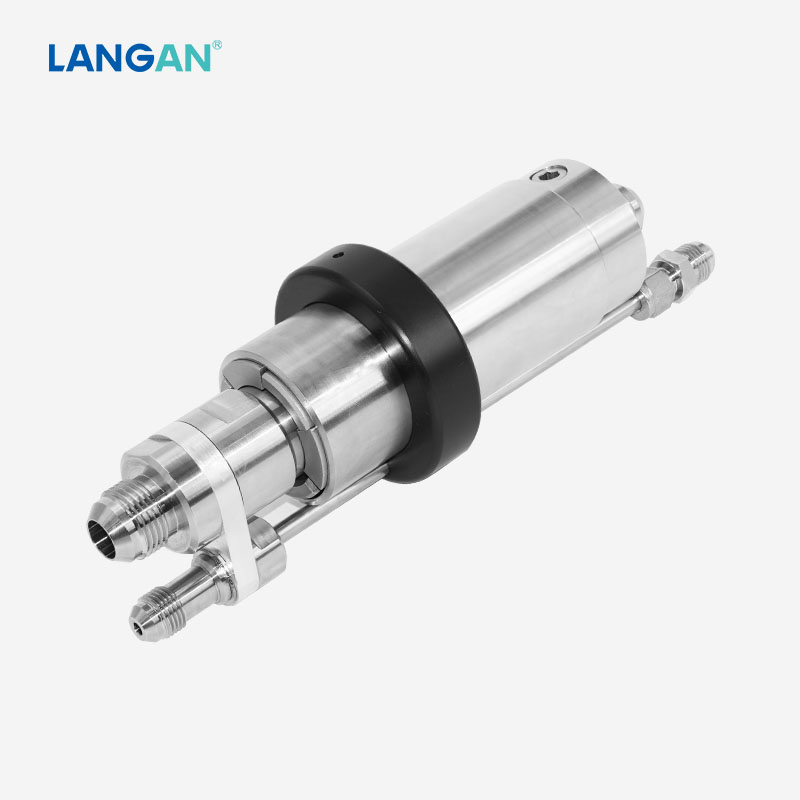

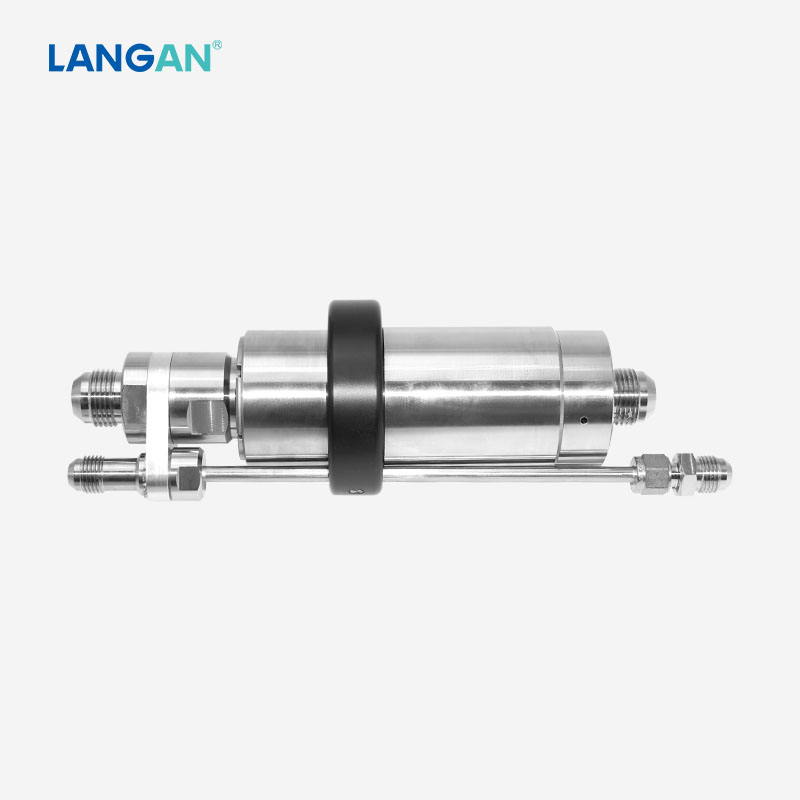

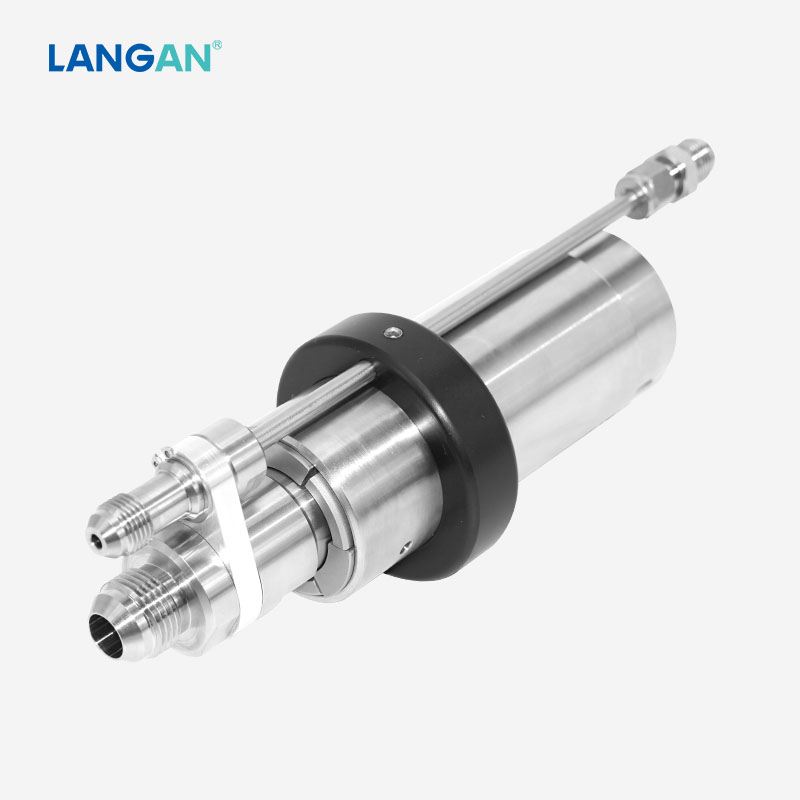

| Название продукта | LANGAN® BC6-35A Линейная разрывная муфта для автобусов и грузовых автомобилей на водородной заправочной станции |
| Номинальный диаметр DN | 12mm |
| Диапазон давления | PN=35MPa, PS=45MPa |
| Диапазон температур рабочей среды | -20℃∼+85℃ |
| Диапазон температуры окружающей среды | -40℃∼+85℃ |
| Материал | Коррозионностойкая нержавеющая сталь |
| Sealing material | Водородостойкий |
| Усилие страгивания | 222-667N |
| Дизайн | С шлангом для отвода газов |
| OEM/ODM разрывная муфта | Предоставляется по запросу |
1. Описание:
LANGAN® BC6-35A Разрывная муфта, устанавливаемая в разрыв линии между заправочным и вентиляционным шлангами водородной заправочной колонки, предназначена для отсоединения шланга от колонки в случае, если автомобиль начнет движение, когда заправочный пистолет все еще находится в заправочном разъеме. Использование такой муфты позволяет предотвратить аварии, связанные с отрывом шланга при несанкционированном отъезде автомобиля. Она обеспечивает максимальную защиту заправочного разъема, пистолета и самой колонки. После проведения функциональной проверки муфту можно легко соединить заново и вернуть в эксплуатацию.
Встроенный внутренний фильтр обеспечивает подачу чистого водорода, минимизируя негативное воздействие частиц грязи и дорожных загрязнений на компоненты системы.
2. Строительство:

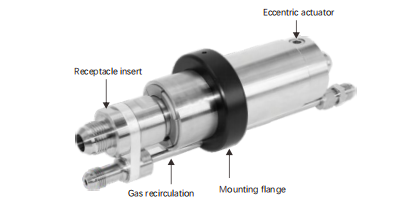

BC6-35A inline Разрывная муфта состоит из корпуса муфты, вставки приемной части и шланга для отвода газа.
3. Применение: Разрывная муфта BC2-35A линейного типа используется на автозаправочных станциях; она устанавливается между заправочным и вентиляционным шлангами.
4. Сравнение разрывных муфт LANGAN® для водорода:
| Product No. | Type |
Nominal bore DN |
Pressure PN |
Breakaway force | Applicable |
| BC1-35A | Emergency type | Max. 8mm | 35MPa | 222~667N | H2 station for light duty vehicles |
| BC2-35A | Inline type | 8mm | |||
| BC5-35A | Emergency type | 12mm | H2 station for buses&trucks | ||
| BC6-35A | Inline type | 12mm | |||
| BC1-70A | Emergency | 4mm | 70MPa | H2 station for light duty vehicles | |
| LD1-35A | Unloading column mounted | 8mm | 35MPa | 600~900N | H2 station for long tube trailer |
5. How to order:
Обладая многолетним опытом и глубокими знаниями в сфере водородной заправочной инфраструктуры, мы предлагаем профессиональные решения для заправки водородом. Пожалуйста, обращайтесь к нам за информацией. Возможно изготовление водородных заправочных разъемов по индивидуальному заказу.
★ Для получения подробной информации, пожалуйста, скачайте материалы.
