◆ Возможность повторного использования без заводского обслуживания;
◆ Установка непосредственно на раздаточной колонке;
◆ Компактная конструкция;
◆ Встроенный самоочищающийся фильтр (20 мкм), обеспечивающий подачу чистого, отфильтрованного водорода.
Hydrogen Fueling Components Manual
BC1-70A Breakaway Coupling Selection Guide
| Технические данные | |
| Название продукта | LANGAN® BC1-70A Аварийная разрывная муфта высокого давления (700 бар) для автомобильных заправочных станций |
| Номинальный диаметр DN | 4mm |
| Диапазон давления | PN=70MPa, PS=87.5MPa |
| Диапазон температур рабочей среды | -40℃∼+85℃ |
| Диапазон температуры окружающей среды | -40℃∼+85℃ |
| Материал | Коррозионностойкая нержавеющая сталь, алюминиевый сплав |
| Уплотнительный материал | Водородостойкий |
| Усилие страгивания | 222-667N |
| Дизайн | С фильтром (20 мкм) и кабелем передачи данных (только для заправочных пистолетов для H2 с интерфейсом передачи данных) |
| OEM/ODM разрывная муфта | Предоставляется по запросу |
1. Описание:
Аварийная разрывная муфта высокого давления BC1-70A специально разработана для безопасной и быстрой заправки газообразным водородом под давлением до 70 МПа. Это защитное устройство устанавливается на заправочной колонке водородной АЗС.
Разрывная муфта предназначена для предотвращения аварийных ситуаций, возникающих при несанкционированном отъезде автомобиля с подключенным заправочным шлангом. При натяжении муфта разъединяет соединение между колонкой и шлангом, обеспечивая при этом герметичность обоих концов. Это решение обеспечивает максимальную защиту водородного бака автомобиля и сводит к минимуму повреждения заправочного пистолета и самой колонки.
Встроенный внутренний фильтр обеспечивает чистоту водорода и отличается простотой в обслуживании.
2. Конструкция:

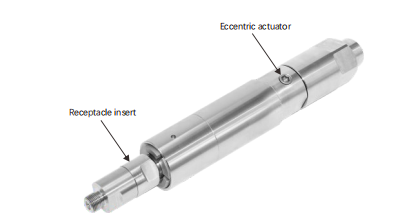

Разрывная муфта для водородной заправочной колонки BC1-70A состоит из корпуса муфты и вставки-ответной части.
◆ Примечание: Также доступен комплект в сборе, включающий водородный заправочный пистолет, шланг и разрывную муфту.
3. Применение:
Разрывная муфта BC1-70A предназначена для водородных заправочных станций и может устанавливаться непосредственно на топливораздаточной колонке.
4. Сравнение разрывных муфт LANGAN® для водорода:
| Product No. | Type |
Nominal bore DN |
Pressure PN |
Breakaway force | Applicable |
| BC1-35A | Emergency type | Max. 8mm | 35MPa | 222~667N | H2 station for light duty vehicles |
| BC2-35A | Inline type | 8mm | |||
| BC5-35A | Emergency type | 12mm | H2 station for buses&trucks | ||
| BC6-35A | Inline type | 12mm | |||
| BC1-70A | Emergency | 4mm | 70MPa | H2 station for light duty vehicles | |
| LD1-35A | Unloading column mounted | 8mm | 35MPa | 600~900N | H2 station for long tube trailer |
5. Как сделать заказ:
Обладая многолетним опытом и глубокими знаниями в сфере водородной заправочной инфраструктуры, мы предлагаем профессиональные решения для заправки водородом. Пожалуйста, обращайтесь к нам с запросами. Возможно изготовление водородных заправочных разъемов по индивидуальному заказу.
★ Для получения подробной информации, пожалуйста, скачайте материалы.
