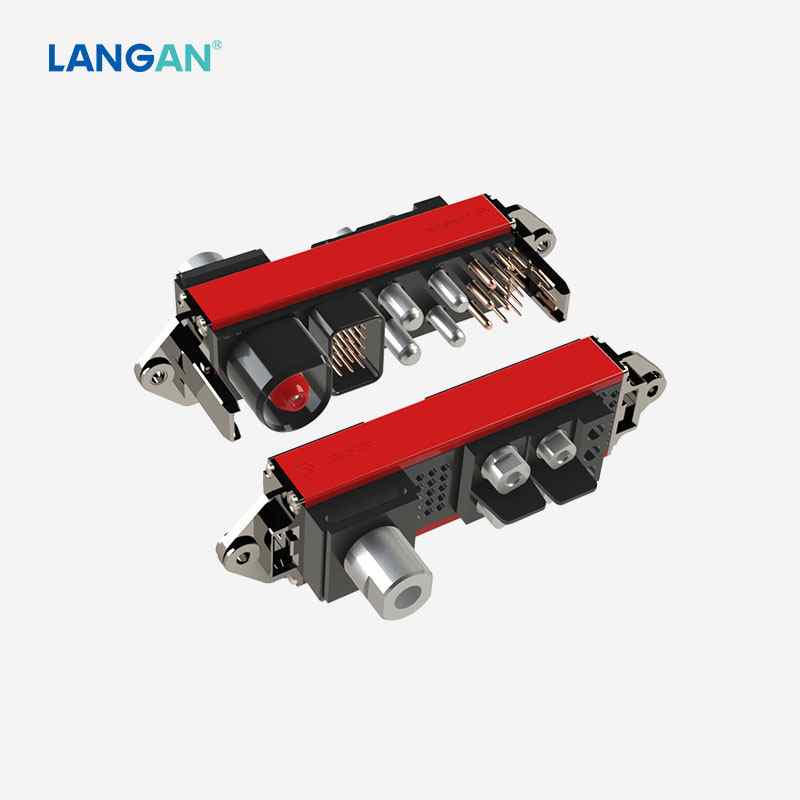

Модульная система электрических разъемов

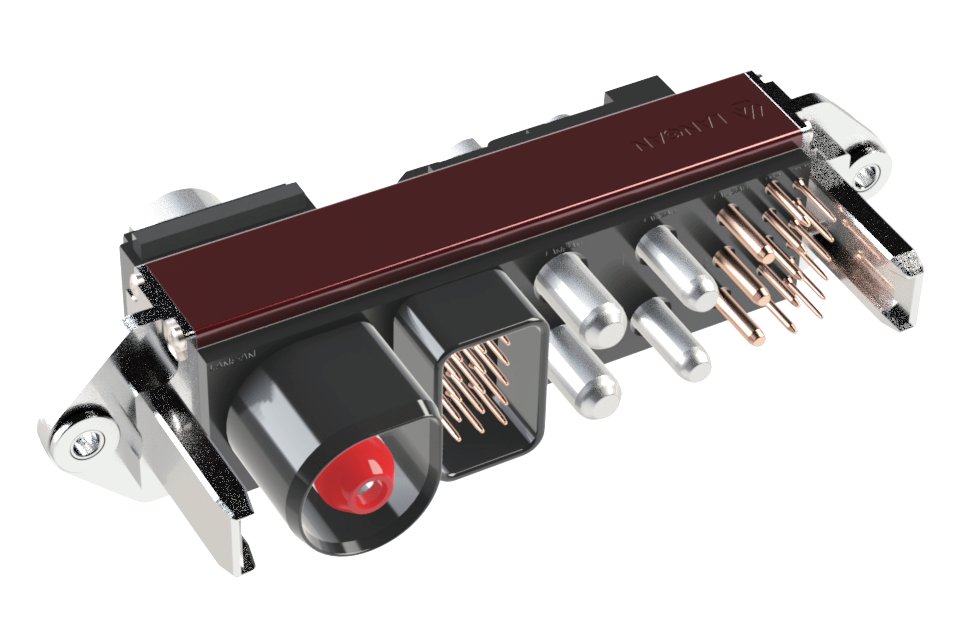

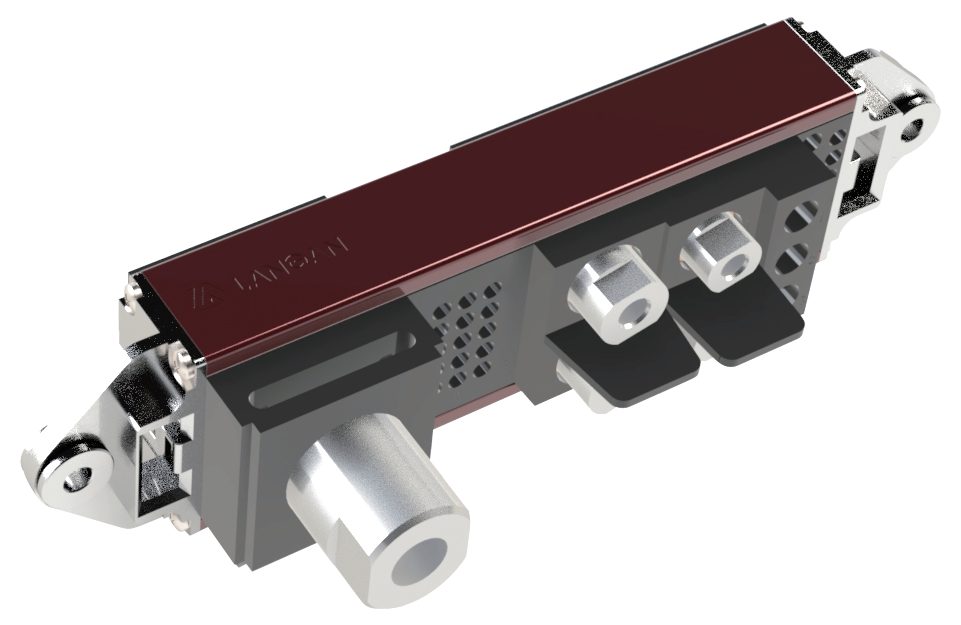

LANGAN® Модульная система электрических разъемов объединяет в одном корпусе различные типы соединительных элементов, включая силовые, высоковольтные и сигнальные модули. Такие комплексные решения позволяют существенно сэкономить пространство и повысить эффективность производства.

Конфигурация модульной системы может быть адаптирована к конкретным требованиям заказчика в процессе производства. Клиенты могут самостоятельно подбирать модули с учетом реальных задач. Контакты рассчитаны на ресурс до 100 000 циклов сочленения и устойчивы к ударным и вибрационным нагрузкам. Вся продукция прошла строгие испытания и контроль качества в жестких механических и климатических условиях эксплуатации.

---

1. Применение: Модульная система электрических разъемов широко используется в различных областях промышленности:

◆ Система подключения аккумуляторов гусеничного типа;

◆ Испытательное оборудование в лаборатории, испытательный стенд и оборудование автоматической производственной линии;

◆ Роботы;

◆ Распределение электроэнергии высокого напряжения;

◆ Коммерческие и бытовые системы хранения энергии;

◆ Промышленные месторождения

---

2. Обзор компонентов модульных разъемов:

Power modules, High voltage module and Signal modules are combined together to ensure quick and easy operation and achieve a number of functions.

1) Силовые модули: для модульной системы разъемов MECT можно выбрать силовые модули диаметром 3, 6, 8 и 12 мм.

Связаться с перевозчиком	Типы силовых модулей	Номера деталей	Описание
	Ø12mm up to 300A	MECT-P01-MM-12001-PA-X-1, Male module-CT12001 MECT-S01-FM-12001-PA-X-1, Female module-CT12001	Однополюсный силовой модуль из пластика. Различное исполнение контактов (штыревых и гнездовых). Фиксация модулей (вилки и розетки) осуществляется с помощью стопорного зажима.
	Ø8mm to 150A	MECT-PS01-M-8002-EP-X-1, Module-CT8002	Модуль 8 мм из пластика, подходит как для мужских, так и для женских модулей.
	Ø6mm to 150A	MECT-PS01-M-6002-EP-X-1  Module-CT6002	Пластиковый модуль с шагом 6 мм, подходящий как для модулей «папа», так и для модулей мама
	Ø3mm to 40A	MECT-PS01-M-3003-EP-X-1 Module-CT3003	Пластиковый модуль толщиной 3 мм, подходящий как для модулей «папа», так и для модулей «мама».



Технические характеристики силовых модулей
	Ø12mm up to 300A	Ø8mm up to 150A	Ø6mm up to 120A	Ø3mm up to 40A
Количество полюсов	1 pole	2 poles	2 poles	3 poles
Диаметр контакта	Ø12mm	Ø8mm	Ø6mm	Ø3mm
Степень загрязнения	2/CATII
Категория перенапряжения	3/CATIII
Значение циклов спаривания	100,000
Степень защиты	IP2X
Зазор и путь утечки	IEC60664-1
Предельная температура (IEC 61984), верхнее/нижнее значение	+125℃~-55℃
Контактный материал-носитель	PA66+GF30
Устойчивость к ударам	30g/18ms (IEC61373:2010)
Номинальное напряжение / обжимное соединение винтовое соединение	1000V AC/DC, 800V AC/DC, 400V AC/DC	1000V AC/DC  300 V AC/DC 600V AC/DC  300 V AC/DC	1000V AC/DC  500 V AC/DC 600V AC/DC    300 V AC/DC	1000V AC/DC     400V AC/DC
Вибрация		10g/10~500HZ (IEC60068-2-6)		4.2g/5~250HZ (IEC61373:2010) 10g/10~500HZ (IEC60068-2-6)
Макс. время пайки				3s



Контакты: для силовых модулей модульной системы разъемов MECT можно выбрать силовые контакты диаметром 3, 6, 8 или 12 мм.

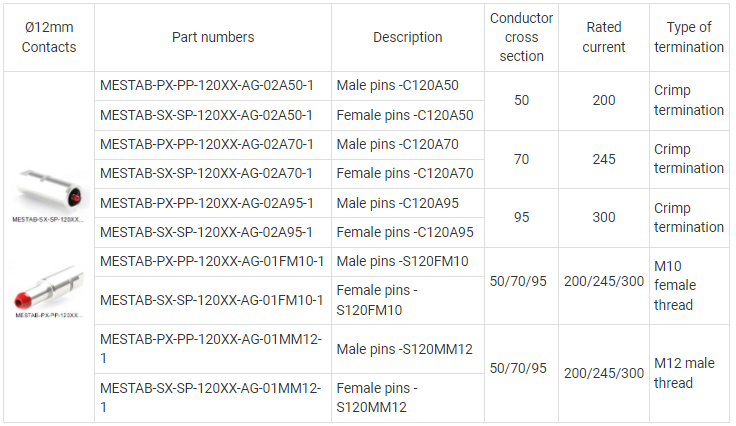

● Ø12mm Power Modules Contacts up to 300A, average sliding force: 28N, Contact resistance<25μΩ, mating cycles: 100,000. For ф12mm female and male modules; Type of termination: crimp termination for the contacts with M10 female thread and male thread. Силовые модули: контакты на ток до 300 А, среднее усилие сочленения — 28N, переходное сопротивление — менее<25μΩ, ресурс — 100,000 циклов сочленения. Для модулей (гнездовых и штекерных) диаметром 12 мм; тип присоединения проводников — обжим (для контактов с внутренней или наружной резьбой M10).

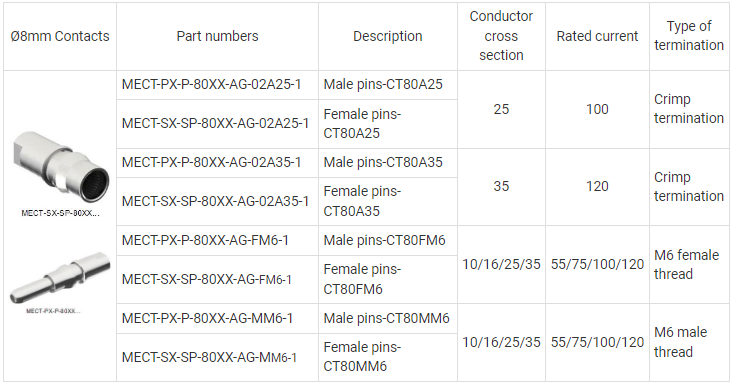

● Ø8mm Power Modules Contacts up to 150A: Average sliding force: 11.5N, Contact resistance<150μΩ, mating cycles: 100,000. Applicable for ф8mm male and female modules. Type of termination: Crimp termination for the contacts with M6 female thread and male thread. Силовые контактные модули (до 150 А): среднее усилие сочленения — 11,5N, переходное сопротивление — менее150μΩ, ресурс — 100 000 циклов сочленения. Предназначены для использования с модулями (штыревыми и гнездовыми) диаметром 8 мм. Способ присоединения проводников: обжим (для контактов с внутренней или наружной резьбой M6).

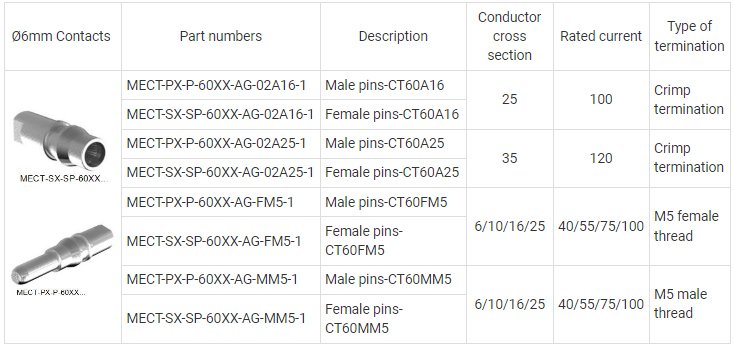

● Ø6mm Контакты силовых модулей до 120A: Average sliding force 11.5N, Contact resistance<250μΩ, mating cycles: 100,000. For ф6mm male and female modules. Type of termination: Crimp termination for the contacts with M5 female thread and male thread. Среднее усилие скольжения — 11.5N, переходное сопротивление — менее <250μΩ, количество циклов сочленения — 100,000. Для модулей (штыревых и гнездовых) диаметром 6 мм. Способ подключения: обжим (кримпование) для контактов с внутренней и наружной резьбой M5.

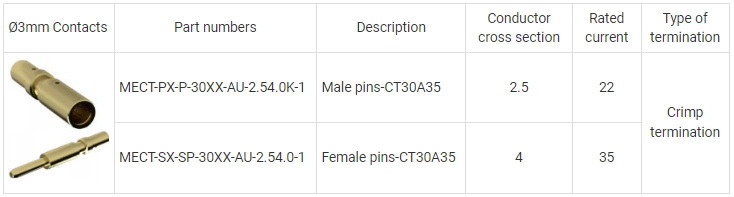

● Ø3mm Power Modules Contacts up to 40A: Average sliding force <8N, Contact resistance<1.2mΩ, mating cycles: 100,000. For ф3mm male and female modules; Type of termination: crimp termination and soldering.



2) Высоковольтные модули

Связаться с перевозчиком	Типы высоковольтных модулей	Номера деталей	Описание
	Ø3mm up to 5KV	MECT-P01-MEMHV-3002-AU-X-1, Male high voltage electrical module-CT3002 MECT-P01-FEMHV-3002-AU-X-1, Female high voltage electrical module-CT3002	Установка пластиковых модулей в однополюсные и двухполюсные держатели контактов
	Ø1.5mm up to 2. 5KV	ME-S29838-0002-0000-1, High voltage male electrical module 1504 ME-S29838-0001-0000-1, High voltage female electrical module 1504	4-полюсный высоковольтный модуль (до 2,5 кВ) для общепромышленного применения, использования на железнодорожном транспорте и в испытательном оборудовании.



Technical data of High voltage Modules
	Ø3mm up to 5KV	Ø1.5mm up to 2. 5KV
Number of poles	2 poles	4 poles
Contact diameter	3mm	1.5mm
Pollution degree	2	2/CATII
Overvoltage category		3/CATIII
Rated voltage phase-to-earth	2.9KV
Rated voltage phase-to-phase	5KV
Rated voltage		UAC 2000V UAC 2500V      1000V
Rated voltage UL	600V	600V
Test voltage r.m.s. 1 min. 50/60 Hz		6.6KV
Degree of protection (connection status)	IP2X
Limiting temperature (IEC 61984) upper/lower	+125℃~-55℃
Contact carrier material	PA66+GF30
Mating cycles	100,000



Contacts of High Voltage Modules

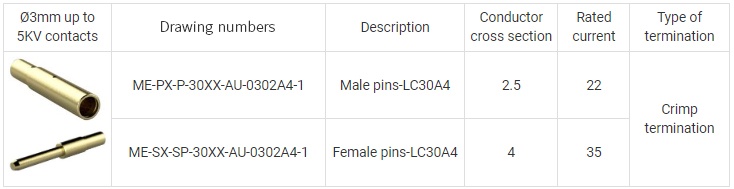

● Ø3mm High Voltage Contacts up to 5KV: Average sliding force <8N, Contact resistance<1.2mΩ, mating cycles: 100,000. For ф3mm male and female modules; Type of termination: crimp termination and soldering.

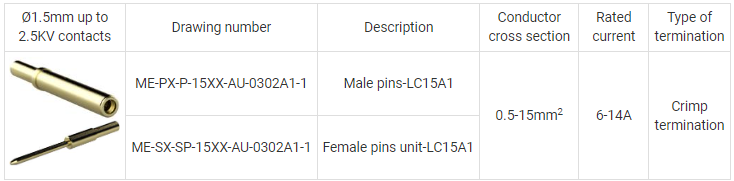

● Ø1.5mm High Voltage Contacts up to 2.5KV: Average sliding force: 2.5N, Contact resistance<1.3mΩ, mating cycles: 100,000. For ф1.5mm high voltagemale and female modules; Type of termination: crimp termination and soldering.



3) Signal Modules

Contact carrier	Types of signal modules	Part numbers	Description
	Ø1.5mm up to 12A	MECT-PS01-M-1505-EP-X-1, Module-CT1505	5-pole contact carriers made of plastic, same designs for pins and sockets; 1.5mm plastic modules, applicable for both female and male modules
	Ø1mm up to 12A	MECT-PS01-M-1006-EP-X-1, Module-CT1006	6-pole contact carrier made of plastic, same designs for pins and sockets; 1.5mm modules made of plastic, applicable for both female and male modules
	Ø1mm up to 12A--15 poles	MECT-P01-MEM-1015-PA-X-1, Male electrical module-CT1015; MECT-S01-FEM-1015-PA-X-1, female electrical module-CT1015	15-pole contact carrier made of resilient plastic, same designs for pins and sockets
	Ø1mm up to 12A--26 poles	MECT-P01-MM-1026-EP-X-1, Male module-CT1026; MECT-S01-FM-1026-EP-X-1, female module-CT1026	26-pole contact carriers made of resilient plastic, same designs for pins and sockets



Technical data of Signal Modules
	Ø1.5mm signal unit up to 12A	Ø1mm signal unit up to 12A
Number of poles	5 poles	6 poles
Contact diameter	Ø1.5mm	Ø1mm
Pollution degree/overvoltage category	2/CATII, 3/CATIII	2/CATII, 3/CATIII
Rated voltage Rated voltage UL	600V    250V 600V	300V     150V 600V
Max. soldering temperature	260℃
Max. soldering time	3s
Mating cycles	100,000
Degree of protection	IP2X
Clearance and creepage distance	IEC60664-1
Limiting temperature (IEC 61984), upper/lower	+125℃~-55℃
Contact carrier material	PA66+GF30



Contacts of Signal Modules

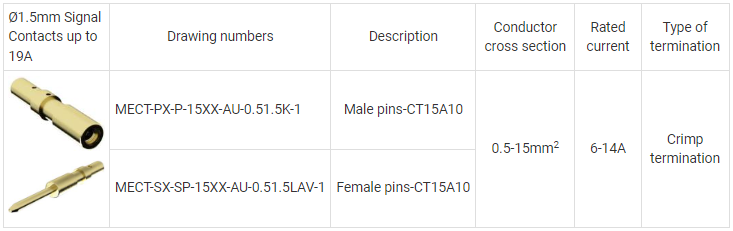

● Ø1.5mm Signal Contacts up to 19A: Average sliding force: 2.5N, Contact resistance<1.3mΩ, mating cycles: 100,000. Applicable for ф1.5mm male and female modules; Type of termination: crimp termination and soldering.

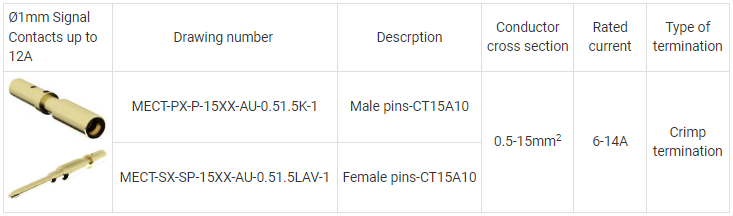

● Ø1mm Сигнальные контакты (до 12 А): среднее усилие сочленения — <1.3mΩ, переходное сопротивление — менее <1.3mΩ,, количество циклов сочленения — 100,000. Предназначены для модулей (штыревых и гнездовых) диаметром 1 мм; способы подключения: обжим и пайка.

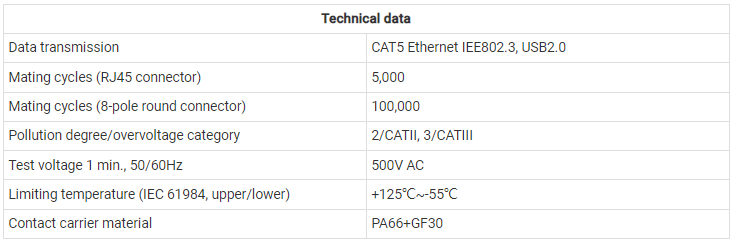

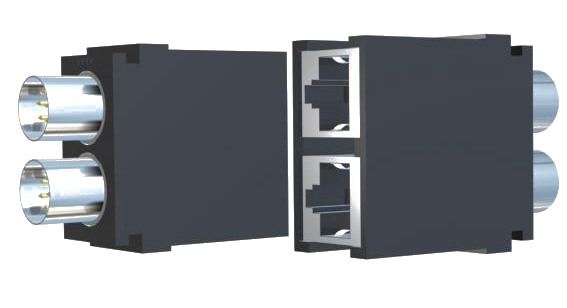

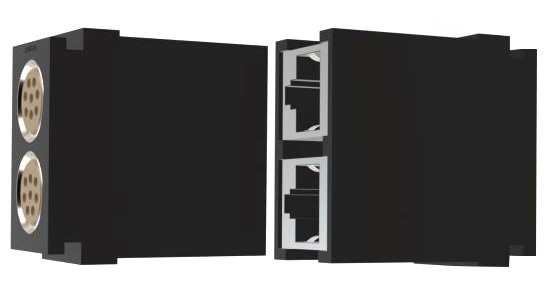

4) Модуль RJ45 (100 Мбит/с)

Модуль со скоростью передачи данных 100 Мбит/с предназначен для работы в сетях Ethernet (стандарт CAT5).

Сетевой кабель с разъемом RJ45 можно подключать непосредственно к этому модулю. Модуль поставляется в полностью собранном виде.

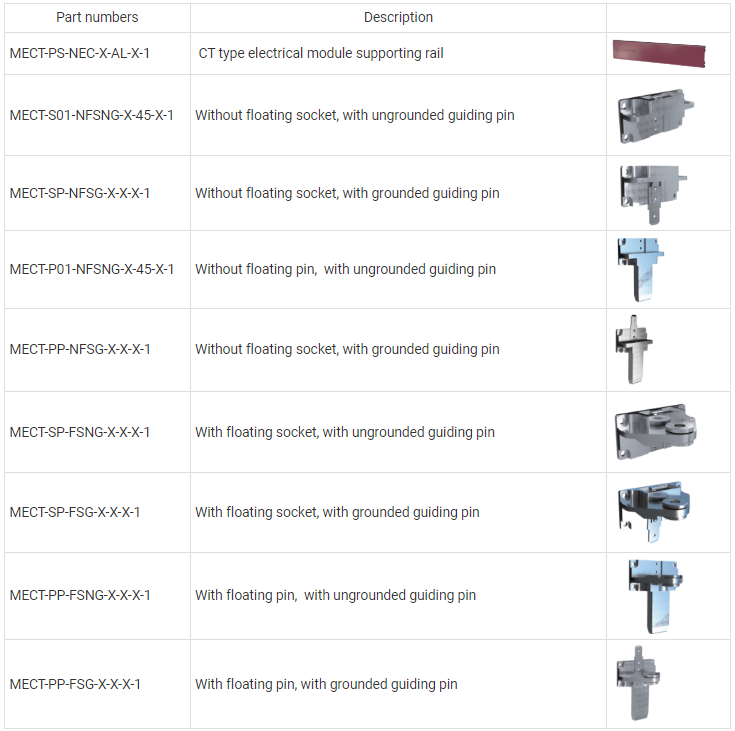

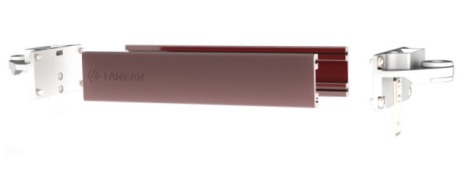

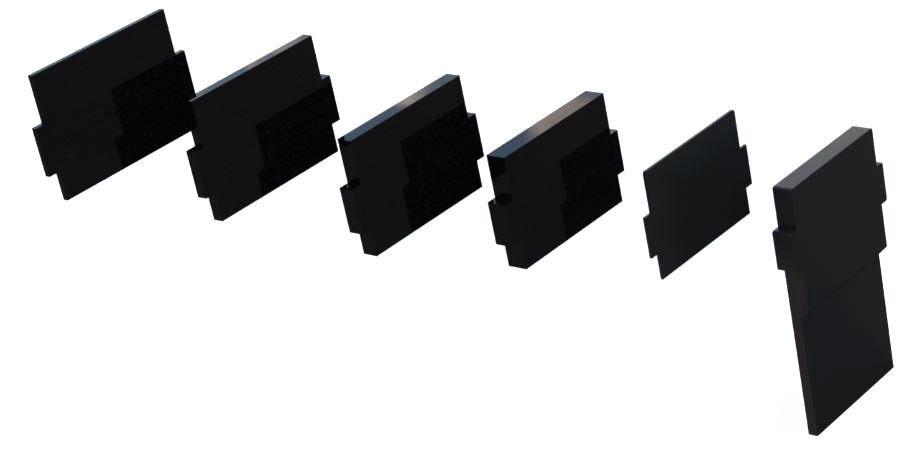

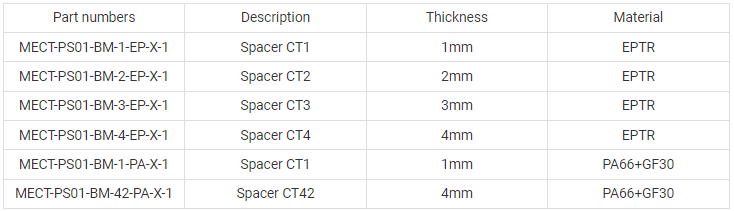

5) Проставки

Проставки используются для заполнения зазоров между модулями и увеличения пути утечки.

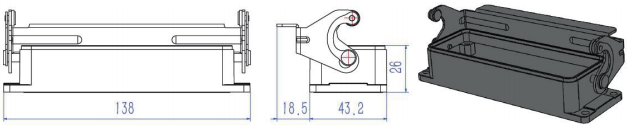

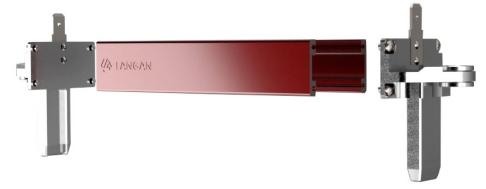

6) Корпус: В сложных условиях ручного соединения альтернативой контакта прямоугольные корпуса промышленных разъемов. Стандартное и компактное исполнение позволяет экономить пространство. Эргономичная конструкция запорного механизма повышает безопасность эксплуатации. Характеристики различаются низкими расходами благодаря ресурсу до 10 000 циклов соединения и высокой стойкости к ударам и вибрации. При выборе обеспечивается корпус шести типоразмеров. Доступна степень защиты до IP65. Длина (L) монтажных направляющих Определяется общей длиной модуля.

● Прямоугольный корпус промышленного разъема: 6 различных типоразмеров.

7）Корпус: В сложных условиях ручного сочленения альтернативой служат прямоугольные корпуса промышленных разъемов. Стандартное и компактное исполнение позволяет существенно сэкономить пространство. Эргономичная конструкция запорного механизма повышает безопасность эксплуатации. Изделие отличается низкими эксплуатационными расходами благодаря ресурсу до 10 000 циклов сочленения и высокой стойкости к ударам и вибрациям. На выбор предлагаются корпуса шести типоразмеров. Доступна степень защиты до IP65. Длина (L) монтажных направляющих определяется суммарной длиной модулей.

● Прямоугольный корпус промышленного разъема: 6 различных типоразмеров

Technical data
Product name	Top housing	Bottom housing
Sizes available	6B, 10B, 16B, 24B, 32B, 48B	6B, 10B, 16B, 24B, 32B, 48B
Standard	DIN EN 175301-801	DIN EN 175301-801
Material	Die-cast aluminium	Die-cast aluminium
Degree of protection	IP 65	IP 65
Color	Grey	Grey
Surface treatment	Powder spray	Powder spray
Working temperature	-40℃~125℃	-40℃~125℃
Resistance to shocks and vibration	IEC 61373: 2010,1B	IEC 61373: 2010,1B
Weight	0.133kg	0.106kg
Mounting method		Panel mounted
Features		NBR seals, corrosion resistance to salt spray, bottom mounted

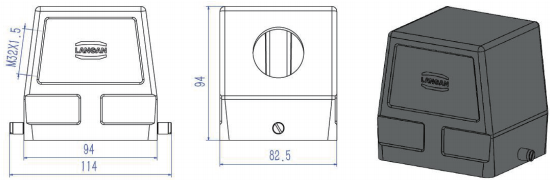

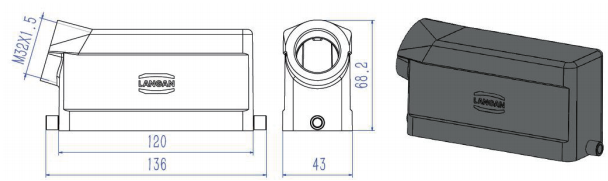

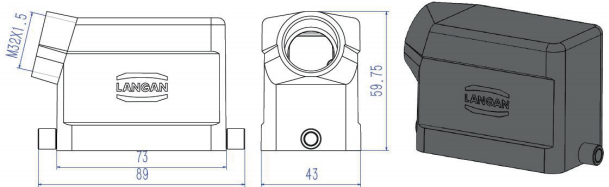

Top housing	Part number	Size	Cable entry	Length of supporting rail

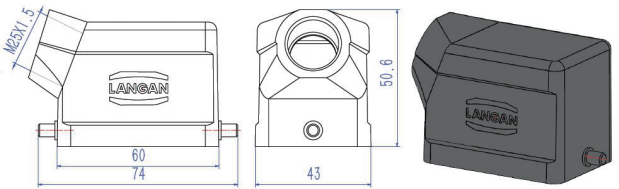

	MECT-P01-SHLCH-6BSS-AL-X-1	6B	One single side cable entry M25×1.5,1 entry	30mm

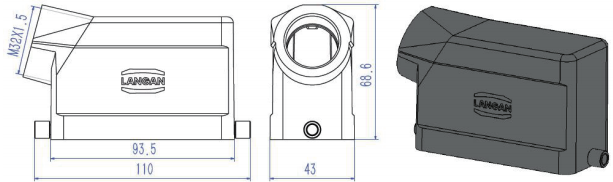

	MECT-P01-SHLCH-10BSS-AL-X-1	10B	One single side cable entry M32×1.5,1 entry	43mm
	MECT-P01-SHLCH-16BSS-AL-X-1	16B	One single side cable entry M25X1.5	64mm
	MECT-P01-SHLCH-24BSS-AL-X-1	24B	One single side cable entry M25X1.5	90mm

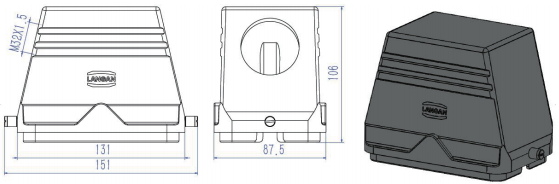

	MECT-P01-SHLCH-32BSSH-AL-X-1	32B	Heightened top housing with one single side cable entry, M32X1.5	64mm
	MECT-P01-SHLCH-48BSSH-AL-X-1	48B	Heightened top housing with one single side cable entry, M25X1.5	90mm

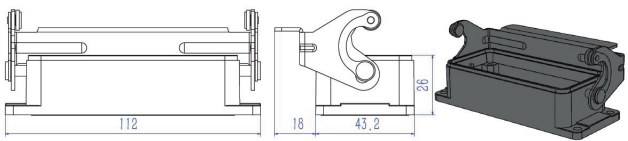

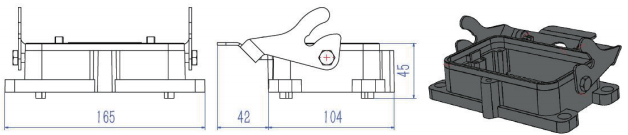

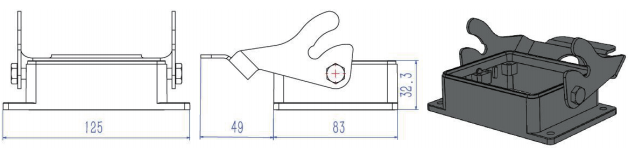

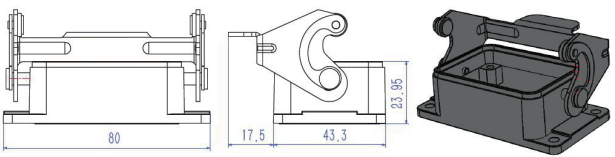

Bottom housing	Part number	Size	Cable entry	Length of supporting rail
	MECT-S01-SHLCH-6BSB-AL-X-1	6B	One single bottom cable entry	30mm
	MECT-S01-SHLCH-10BSB- AL-X-1	10B	One single bottom cable entry	43mm
	MECT-S01-SHLCH-16BSB-AL-X-1	16B	One single bottom cable entry	64mm
	MECT-S01-SHLCH-24BSB-AL-X-1	24B	One single bottom cable entry	90mm
	MECT-S01-SHLCH-32BSB-AL-X-1	32B	One single bottom cable entry	64mm
	MECT-S01-SHLCH-48BSB-AL-X-1	48B	One single bottom cable entry	90mm



---

5. Партнеры по сотрудничеству:

Компания LangAn сотрудничает с сотнями клиентов как в Китае, так и по всему миру. Совместно с этими партнерами наша команда предлагает решения для проверки на герметичность, предназначенные для различных сфер применения, включая работу с ключевыми компонентами автомобилей на новых источниках энергии (аккумуляторными батареями, электродвигателями и системами электронного управления), а также с системами и узлами двигателей внутреннего сгорания и т. д.

---

6.Варианты индивидуальной настройки:

Модульные разъемы для электромобилей, изготавливаемые по индивидуальному заказу, разрабатываются с учетом конкретных требований клиента. Они обеспечивают идеальную адаптацию к условиям испытательного стенда, различным типам разъемов и особенностям монтажных поверхностей, сохраняя при этом неизменно высокие стандарты качества. Нажмите здесь, чтобы отправить нам запрос.
