◆ Возможность повторного использования без заводского обслуживания;
◆ Установка на заправочной колонке;
◆ Компактная конструкция;
◆ Встроенный самоочищающийся фильтр (40 мкм или 20 мкм): для улавливания частиц и дорожных загрязнений и обеспечения чистоты водорода;
◆ Обратный клапан в линии.
Hydrogen Fueling Components Manual
BC1-35A Breakaway Coupling Selection Guide
| Технические данные | |
| Название продукта | LANGAN®BC1-35A 35MPa Safety Emergency Breakaway Coupling |
| Номинальный диаметр DN | Max. 8mm |
| Диапазон давления | PN=35MPa, PS=45MPa |
| Диапазон температур рабочей среды | -20℃∼+85℃ |
| Диапазон температуры окружающей среды | -40℃∼+85℃ |
| Материал | Коррозионностойкая нержавеющая сталь, алюминиевый сплав |
| Уплотнительный материал | Водородостойкий |
| Усилие страгивания | 222-667N |
| Дизайн | С шлангом для отвода газов или без него, с фильтром (40 мкм или 20 мкм) |
1. Описание:

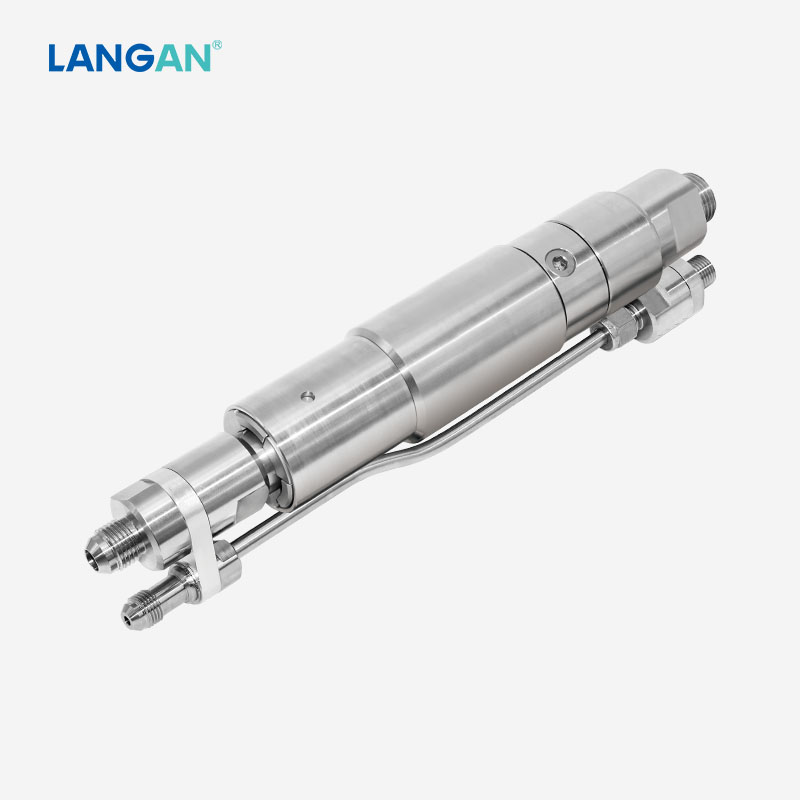

Аварийная разрывная муфта BC1-35A (рабочее давление 35 МПа), предназначенная для легковых транспортных средств, повышает уровень безопасности на водородных заправочных станциях. Муфта устанавливается между заправочной колонкой и заправочным шлангом (линией подачи или линией рециркуляции). Она предотвращает повреждения в случае случайного отъезда автомобиля с подключенным заправочным шлангом, обеспечивая максимальную защиту водородного бака транспортного средства и минимизируя ущерб заправочному пистолету и колонке.
Встроенный внутренний фильтр обеспечивает чистоту водорода и отличается простотой в обслуживании.
2. Конструкция:

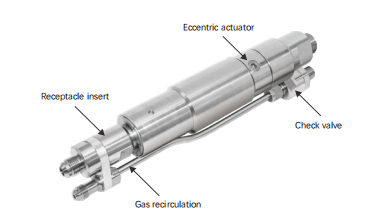

Разрывная муфта LANGAN® BC1-35A для водородных заправочных колонок состоит из корпуса, вставки приемной части и системы рециркуляции газа с обратным клапаном. Также доступна версия разрывной муфты без системы рециркуляции газа.
◆ Примечание: По запросу также доступен комплект в сборе, включающий водородный заправочный пистолет, шланг и разрывную муфту.
3. Применение:
Разрывная муфта для заправочных станций, обслуживающих автобусы и грузовые автомобили; может устанавливаться непосредственно на топливораздаточной колонке.
4. Сравнение разрывных муфт LANGAN® для водорода:
| Product No. | Type |
Nominal bore DN |
Pressure PN |
Breakaway force | Applicable |
| BC1-35A | Emergency type | Max. 8mm | 35MPa | 222~667N | H2 station for light duty vehicles |
| BC2-35A | Inline type | 8mm | |||
| BC5-35A | Emergency type | 12mm | H2 station for buses&trucks | ||
| BC6-35A | Inline type | 12mm | |||
| BC1-70A | Emergency | 4mm | 70MPa | H2 station for light duty vehicles | |
| LD1-35A | Unloading column mounted | 8mm | 35MPa | 600~900N | H2 station for long tube trailer |
5. Как сделать заказ:
Обладая многолетним опытом и глубокими знаниями в сфере водородной заправочной инфраструктуры, мы предлагаем профессиональные решения для заправки водородом. Пожалуйста, обращайтесь к нам с запросами. Возможно изготовление водородных заправочных разъемов по индивидуальному заказу.
★ Для получения подробной информации, пожалуйста, скачайте материалы.
BC1-35A Breakaway Coupling Selection Guide
