● Грузоподъемность до 150 кг;
● 2 посадочных места для установки модулей и 8 пневматических портов G1/4;
● Для операций сортировки, транспортировки, сборки, шлифования, сварки, удаления заусенцев и т. д.;
● Механизм самоблокировки;
● Оснащен 2 датчиками приближения для контроля состояния блокировки и разблокировки в режиме реального времени.
LANGAN® Robotic Tool Changer Catalog
LANGAN® LA-RTC150 Robotic Tool Changer Selection Guide
Роботизированное устройство смены инструмента LANGAN® обеспечивает надежную поддержку для быстрой и бесперебойной смены различной рабочей оснастки, что существенно сокращает время простоя, а также повышает общую производительность и уровень безопасности.
Производители роботизированных устройств смены инструмента продолжают наращивать усилия, чтобы удовлетворить растущий спрос на роботов для различных отраслей промышленности.

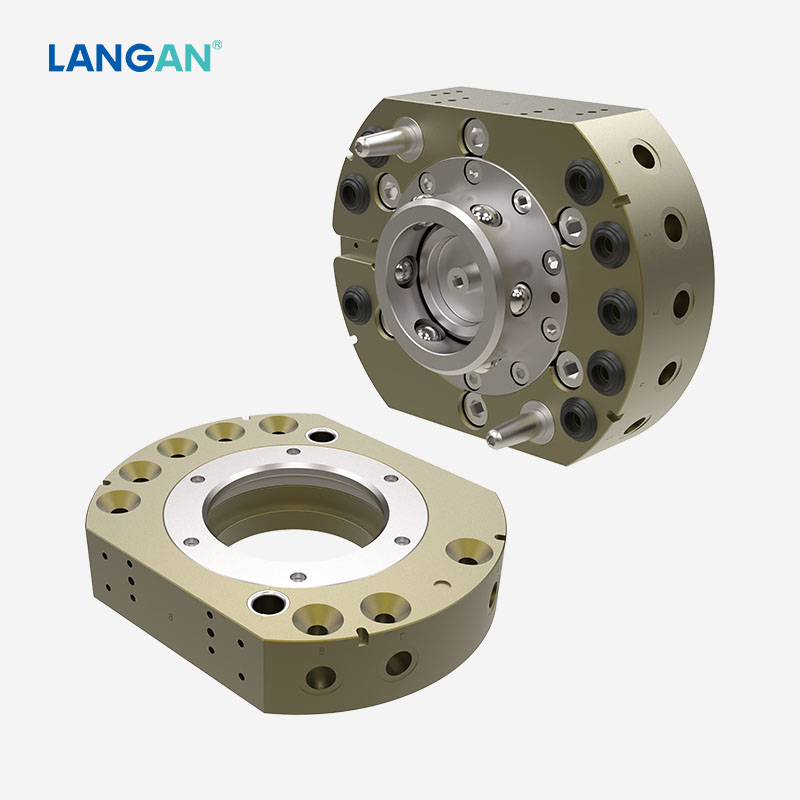

Автоматическое устройство смены инструмента LANGAN® LA-RTC150 (ATC), рассчитанное на полезную нагрузку до 150 кг, обеспечивает гибкость и эффективность при использовании сменной рабочей оснастки.
1. Технические данные
| Название продукта | LANGAN® LA-RTC150 Устройство быстрой смены оснастки на конце манипулятора робота с полезной нагрузкой 150kg | ||
| Основная часть | Номинальная грузоподъемность | 150kg | |
| Статический момент (X&Y) | 780N.m | ||
| Статический крутящий момент (Z) | 780N.m | ||
| Усилие запирания | 13500N | ||
| Размер корпуса (в зафиксированном состоянии) | Φ 186*90.2 mm | ||
| Точность повторяемости позиционирования (X, Y&Z) | ±0.02mm | ||
| Масса | Масса эталонной пластины | 4200g | |
| Масса инструментальной плиты | 3000g | ||
| Материал | Материал основного корпуса | Алюминиевый сплав | |
| Материал запирающего узла | Стальной сплав | ||
| Узел запирания | Шариковая фиксация | ||
| Давление управления | 0.4-0.7MPa | ||
| Пневматический порт | G1/4 (8 ports) | ||
| Пилотный воздухозаборник | G1/8 | ||
2. Функции:
● Грузоподъемность до 150 кг;
● 2 посадочных места для установки модулей и 8 пневматических портов G1/4;
● Для операций сортировки, транспортировки, сборки, шлифовки, сварки, удаления заусенцев и т. д.;
● Функция самоблокировки, предотвращающая разъединение основной и инструментальной пластин при случайном прекращении подачи воздуха;
● 2 датчика приближения для контроля состояния блокировки и разблокировки в режиме реального времени.

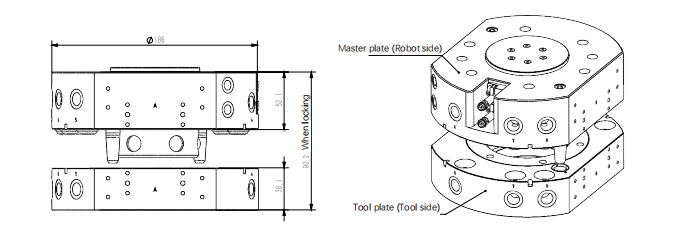

3. Габаритные чертежи устройства автоматической смены инструмента робота LA-RTC150:
Система автоматической смены инструмента для робота состоит из двух частей: основной плиты (устанавливаемой на робота) и плиты инструмента (на которой закрепляется рабочий орган — например, захват, сварочное устройство или инструмент для снятия заусенцев), рассчитанных на автоматическое соединение друг с другом.
Такая система позволяет роботу быстро, точно и эффективно переключаться с одного инструмента на другой.

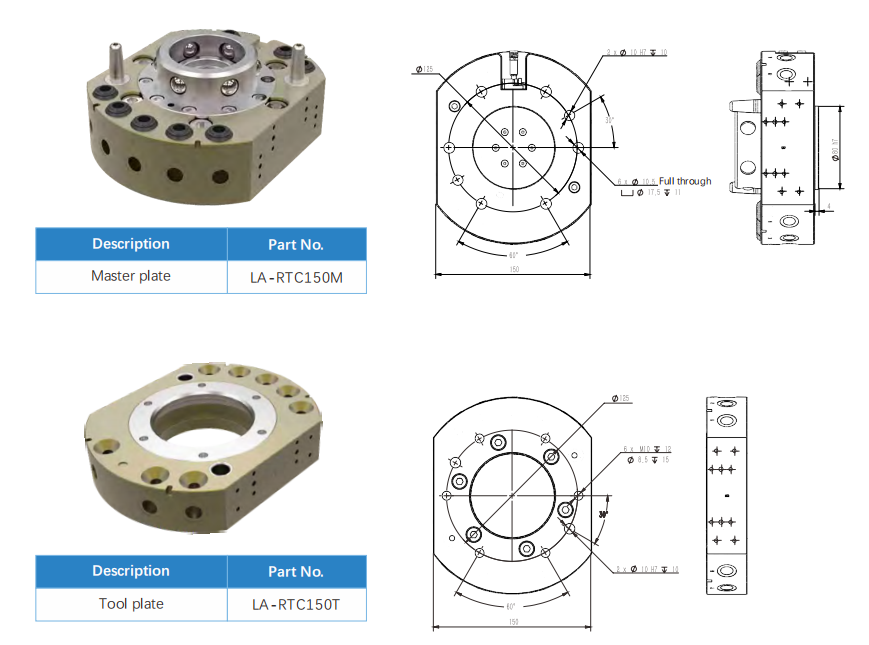

4. Схемы расположения монтажных отверстий устройства автоматической смены инструмента LA-RTC150:

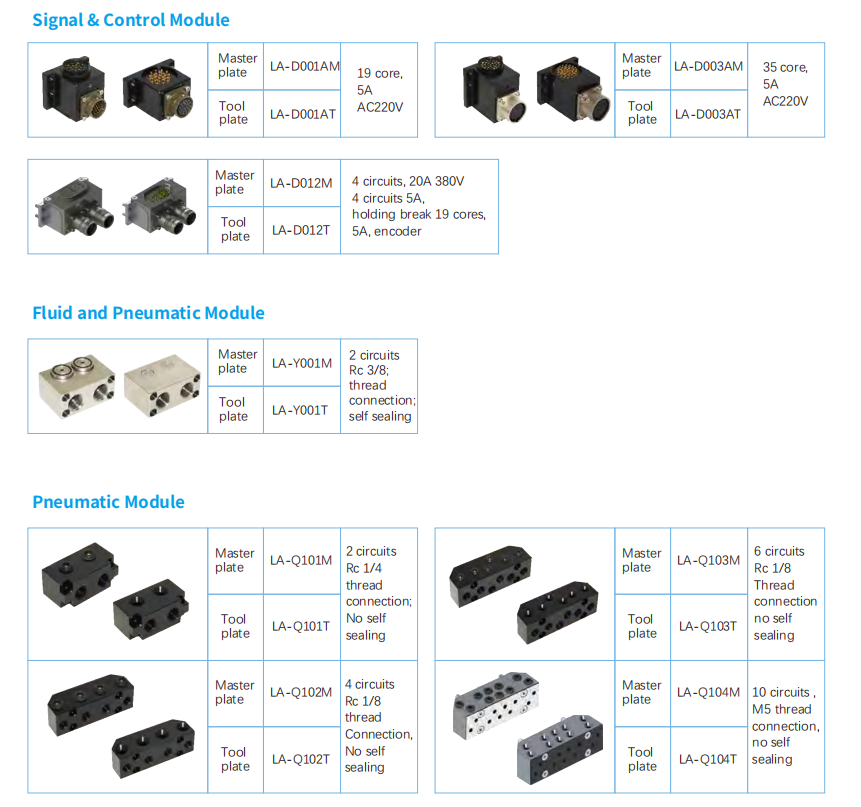

5. Модули по выбору:
6. Условия эксплуатации:
• Температура окружающей среды: 0–60 °C • Влажность: 0–95 %
Роботизированные устройства смены инструмента должны быть рассчитаны на работу в определенном температурном диапазоне для обеспечения оптимальной производительности и длительного срока службы. Рекомендуется учитывать условия эксплуатации вашей системы автоматизации и выбирать устройство смены инструмента, способное выдерживать эти условия.
Примечание: При оформлении заказа, пожалуйста, сообщите нам о наличии в рабочей среде таких веществ, как пыль, частицы железа, кислые газы и т. д.
7. Заказ:
Компания LANGAN® производит широкий ассортимент устройств автоматической смены рабочего инструмента для роботов, рассчитанных на различные нагрузки — от минимальных (10 кг) до значительных (630 кг). По запросу возможно изготовление моделей по индивидуальному заказу.
Если вас интересуют наши устройства смены инструмента со встроенными функциями безопасности, пожалуйста, свяжитесь с нами.
