● Высокая грузоподъемность (до 300 кг);
● 2 посадочных места для установки модулей и 8 пневматических портов стандарта G3/8;
● Множество монтажных отверстий на модели LA-RTC300B;
● Подходит для операций сортировки, транспортировки, сборки, шлифовки, сварки, удаления заусенцев и т. д.;
● Функция самоблокировки предотвращает разъединение основной и инструментальной плит при случайном прекращении подачи воздуха;
● Оснащена двумя датчиками приближения для контроля состояния блокировки/разблокировки в режиме реального времени.
LANGAN® Robotic Tool Changer Catalog
LANGAN® LA-RTC300B Robotic Tool Changer Selection Guide
LANGAN® Система автоматической смены инструмента для роботов обеспечивает надежную поддержку при быстрой и бесперебойной смене различных рабочих органов, что существенно сокращает время простоя, а также повышает общую производительность и уровень безопасности.
Являясь производителем систем автоматической смены инструмента, мы продолжаем работать над удовлетворением растущего спроса на роботов в различных отраслях промышленности.

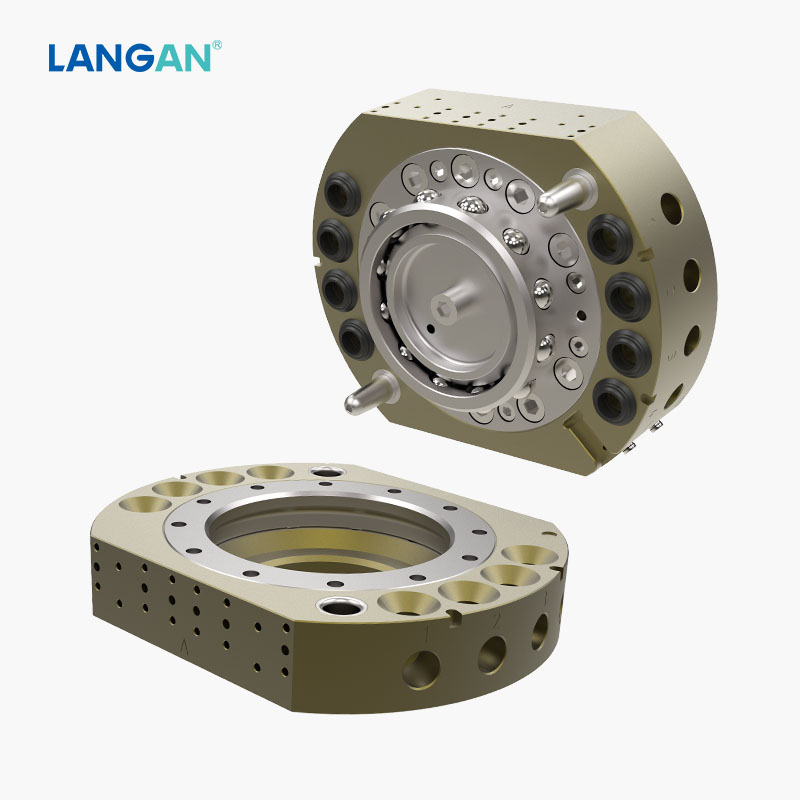

Автоматическая система смены инструмента LANGAN® LA-RTC300B (ATC), рассчитанная на полезную нагрузку до 300 кг, обеспечивает гибкость, эффективность и оптимальные решения для оснащения оконечных устройств роботов.
1. Технические данные
| Название продукта | LANGAN® LA-RTC300B Устройство автоматической смены рабочего инструмента робота с высокой грузоподъемностью (до 300 кг) | ||
| Main body | Номинальная грузоподъемность | 300kg | |
| Статический момент (X&Y) | 2710N.m | ||
| Статический крутящий момент (Z) | 2260N.m | ||
| Усилие запирания | 31000N | ||
| Размер корпуса (в зафиксированном состоянии) | Φ 210*93.2mm | ||
| Точность повторяемости позиционирования (по осям X, Y и Z) | ±0.02mm | ||
| Weight | Master plate | 7200g | |
| Tool plate | 3000g | ||
| Material | Main body | Aluminium alloy | |
| Locking unit | Steel alloy | ||
| Locking unit | Ball locking | ||
| Pilot pressure | 0.4-0.7MPa | ||
| Pneumatic port | G3/8 (8 ports) | ||
| Pilot air inlet | G1/8 | ||
Note: Customized version available on request.
2. Features:
● Payload up to 300kg;
● Main body has 2 positions for mounting modules, and 8 pneumatic ports of G3/8;
● For sorting, transporting, assembling, grinding, welding and deburring etc.;
● Multiple sets of mounting holes on LA-RTC300;
● With 2 modules as maximum limit for the number of modules on each of LA-RTC300 robot tool changer;
● With the function of self-locking to prevent the master plate and tool plate from being separated due to accidential cut-off of air supply;
● With 2 proximity sensors to monitor the locking and unlocking status at real time.

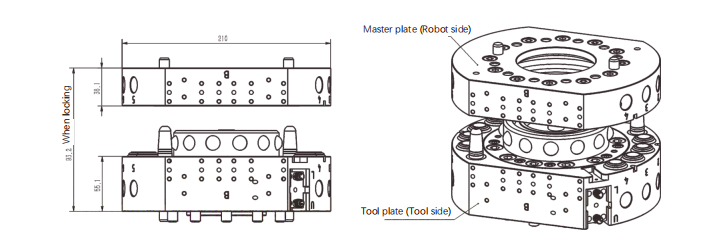

3. Dimensional drawings of LA-RTC300B Robot Tool Changer:
A Robot Tool Changer consists of a master plate and a tool plate, which are designed to lock together automatically. The Master plate of the Tool Changer mounts to a robot. The tool plate of the Tool Changer mounts to toolings of grippers, welders, or deburring tools etc.
The robot tool changer allows the robot to switch from one tool to another quickly, accurately and efficiently.

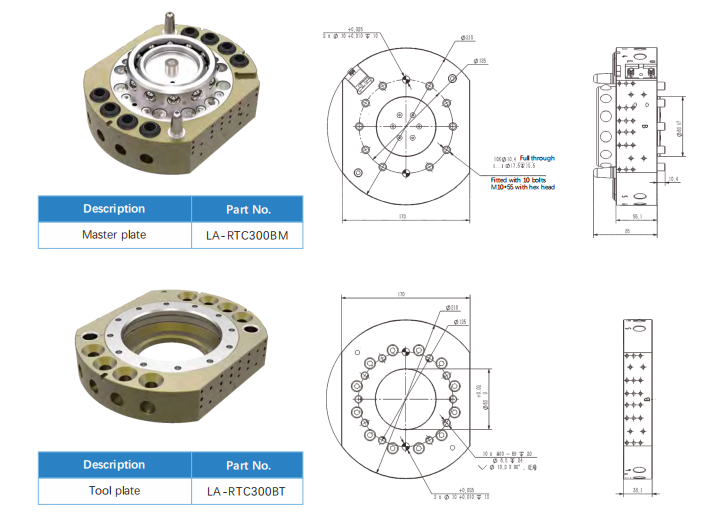

4. Mounting hole diagrams of LA-RTC300B Robot Tool Changer:

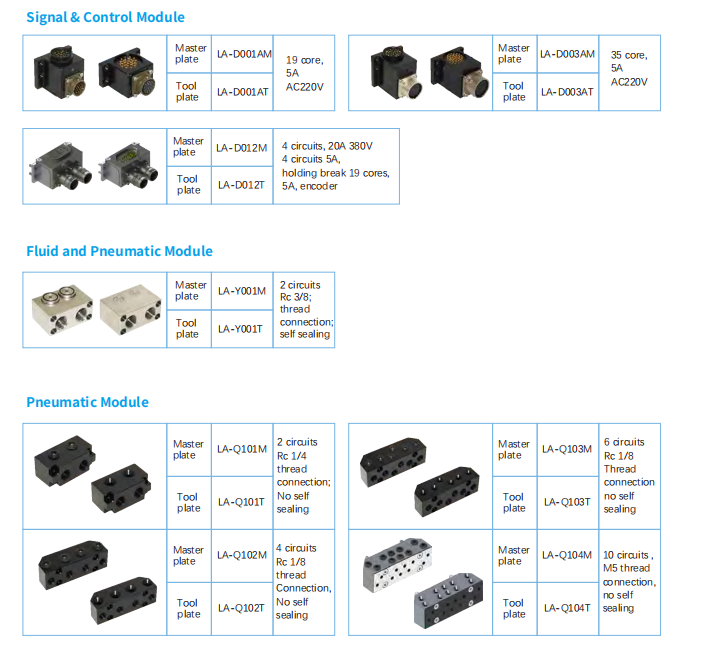

5. Optional modules:
6. Working environmental conditions:
• Ambient temperature: 0℃ ~ 60 ℃ • Humidity: 0~95%
Robotic tool changers should be able to operate within a specific temperature range to ensure optimal performance and lifespan. It is advisable to consider the environmental conditions of your automation system and select a tool changer that can withstand these conditions.
Note: Please indicate to us when ordering if substances, such as dust, iron dust and acid gas etc, are present in the working environment.
7. Ordering:
As a manufacturer of Robotic Tool Changers, LANGAN® Automatic Robot Tool Changer models cover an extensive range of applications, from very small payloads 10kg to heavy payload 630kg. Custom-tailored robot tool changer models are available on request.
If you are interested in our Robot Tool Changer, Please feel free to inquire us.
