◆ Высококачественный материал;
◆ Два способа управления: ручной рычаг и кнопка клапана;
◆ Быстрое, безопасное и воспроизводимое соединение;
◆ Высокое давление до 350 bar;
◆ Не требует трудоемкой ручной или гаечной затяжки;
◆ Не повреждает тестовые образцы

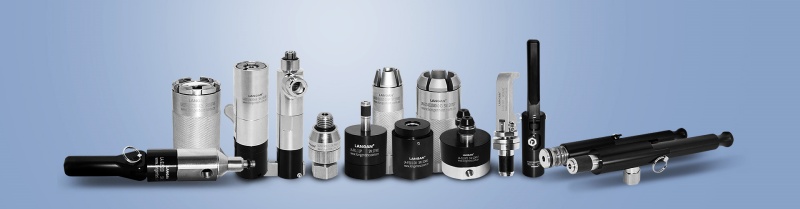

LANGAN® Quick Connector Catalog
LANGAN® LA301 Quick Connector Selection Guide
| Технические данные | |
| Название продукта | LA301Быстроразъемный соединитель для проверки герметичности гидравлического масла |
| Тип подключения | Компоненты с внешней резьбой |
| Рабочее давление (PS) | Вакуум до 350 бар |

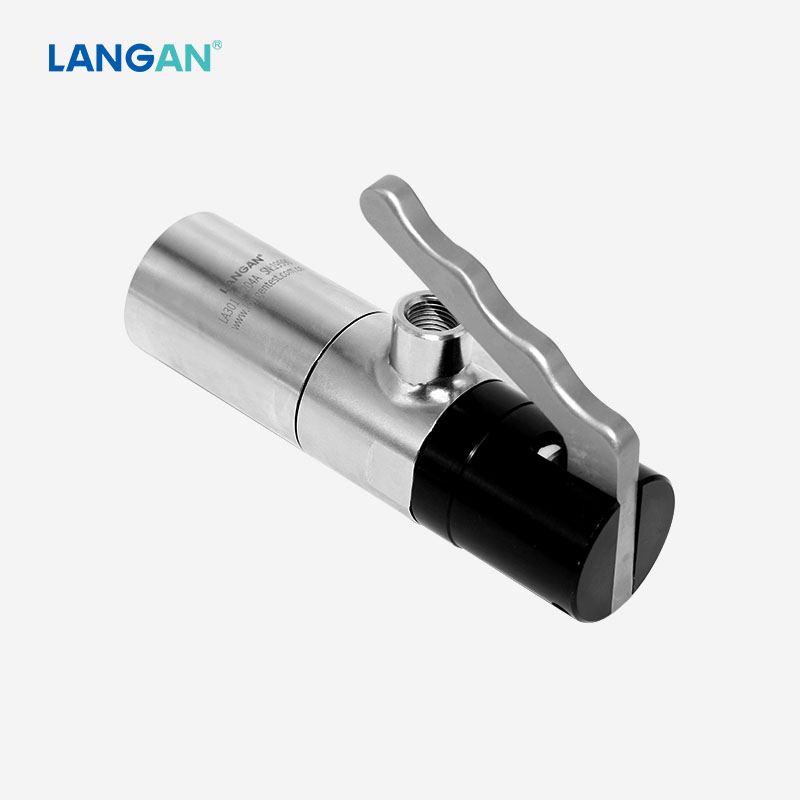

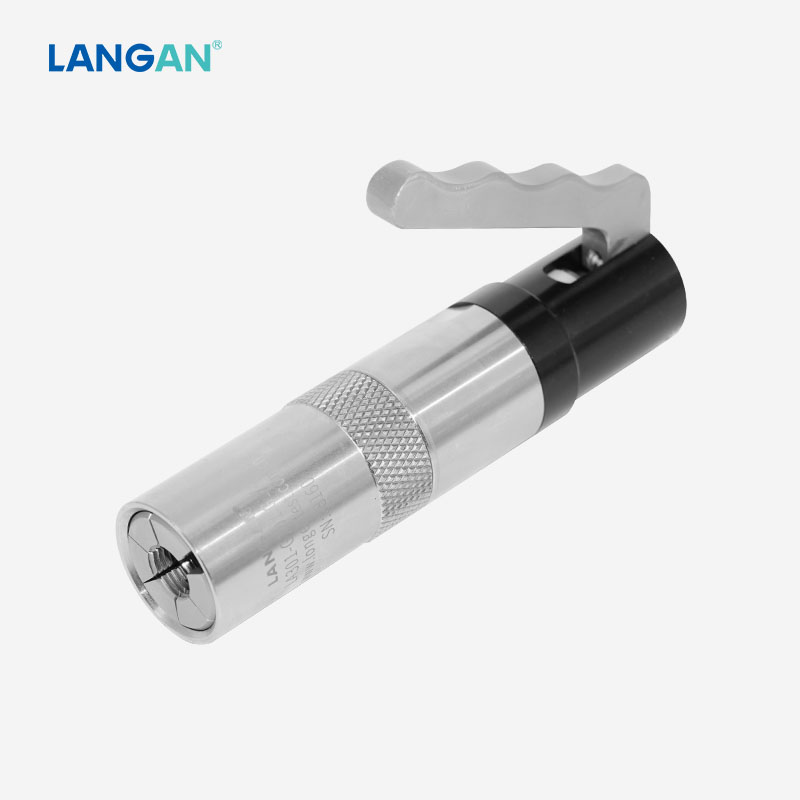

| Метод срабатывания | Ручной рычаг или кнопка клапана для большого пальца |
| Скорость утечки | 1*10-3 mbar.l/s(10-4 Pa.m3/s) |
| Диапазон температур | +5℃~+80℃ |
| Материал | Коррозионностойкая нержавеющая сталь и анодированный алюминий |
| Уплотнительный материал | NBR для основного уплотнения |

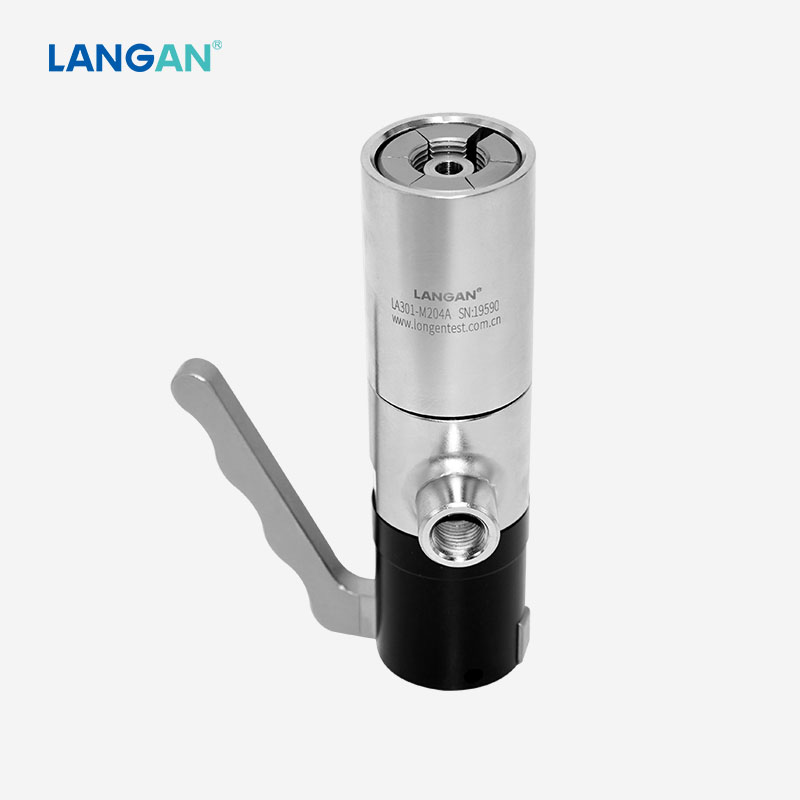

1. Описание продукта: Быстроразъемный соединитель LA301 используется для проверки герметичности и давления компонентов с наружной резьбой. Это позволяет значительно сэкономить время и средства. Соединитель максимизирует эффективность производства, минимизирует время простоя и оптимизирует техническое обслуживание инструмента.

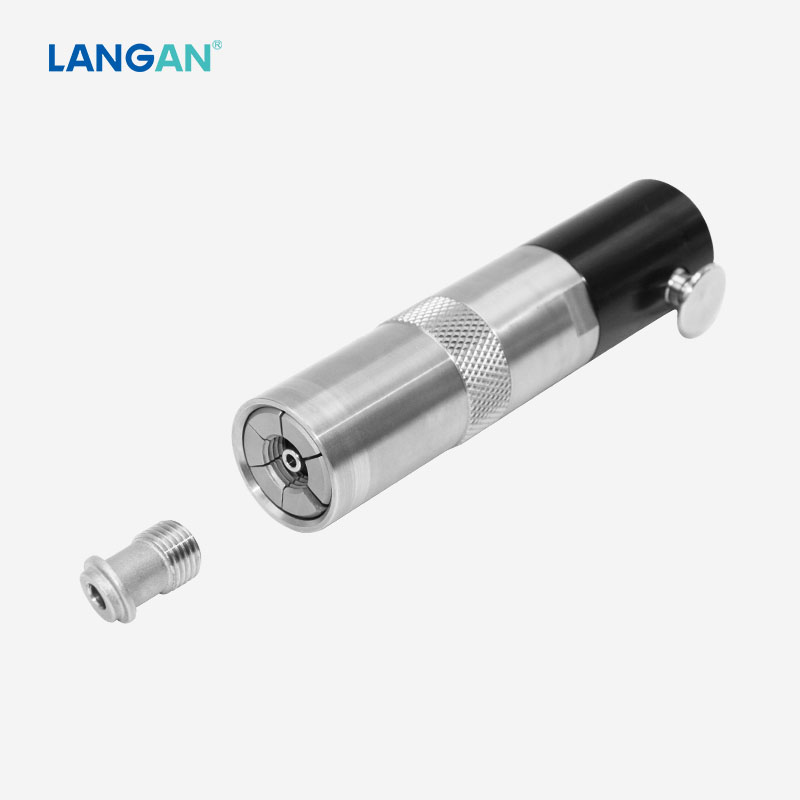

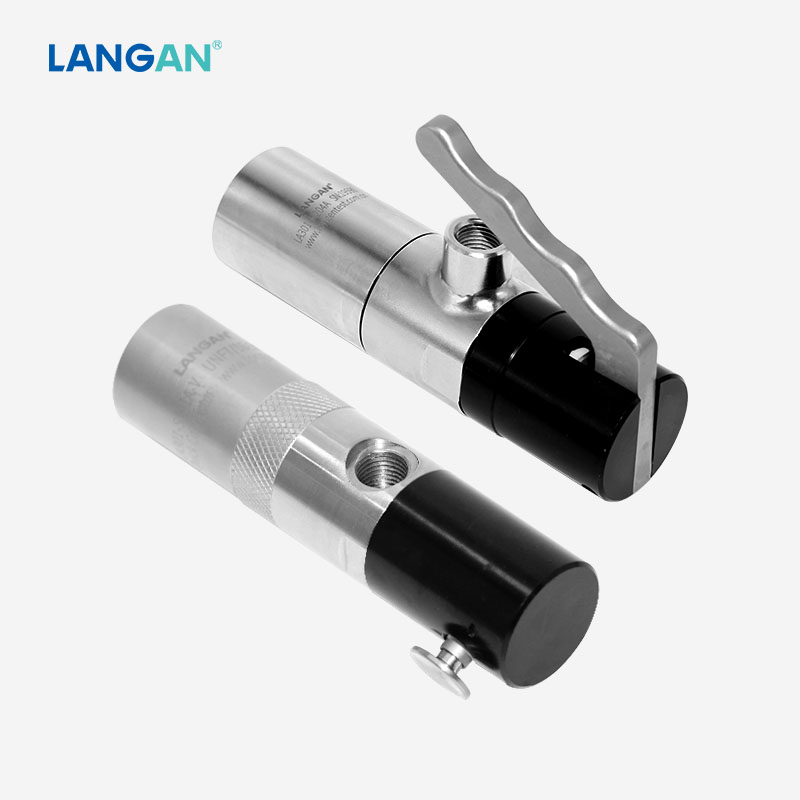

Быстроразъемный соединитель LA301 имеет конструкцию со сменным способом привода. Он имеет два типа привода: быстроразъемный соединитель с рычажным приводом для проверки герметичности и пневматический быстроразъемный соединитель с кнопкой и клапаном, что позволяет оператору менять способ привода, просто открутив заднюю часть соединителя и заменив ее другим способом привода.
2. Инструкция по эксплуатации:
Пожалуйста, строго следуйте инструкциям по эксплуатации. Неправильная эксплуатация может привести к плохой герметизации, протечкам и риску отказа соединения, что может повлечь за собой повреждения или травмы. Не отсоединяйте соединитель под давлением. Это может привести к повреждениям или травмам.
◆ Нажмите на ручной рычаг;
◆ Нажав на рычаг, вставьте разъем прямо в проверяемый образец до тех пор, пока переднее уплотнение не коснется образца. Отпустите рычаг. После этого разъем обеспечит герметичное соединение.
◆ Слегка потяните за разъем, чтобы убедиться, что он надежно подключен;
◆ Для начала процесса испытания подайте необходимое испытательное давление на входное отверстие для среды;
◆ По завершении процесса тестирования полностью сбросьте давление в линии подачи среды. Перед отсоединением убедитесь, что давление в разъеме полностью сброшено
◆ Нажмите на рычаг и потяните разъем прямо назад, чтобы отсоединить его от тестового образца.
3. Приложение:
Быстроразъемное соединение для пневматических и гидравлических испытаний под давлением и функционального тестирования компонентов с наружной резьбой.
Широко используется в производстве электромобилей для тестирования аккумуляторных батарей, электродвигателей и систем управления.

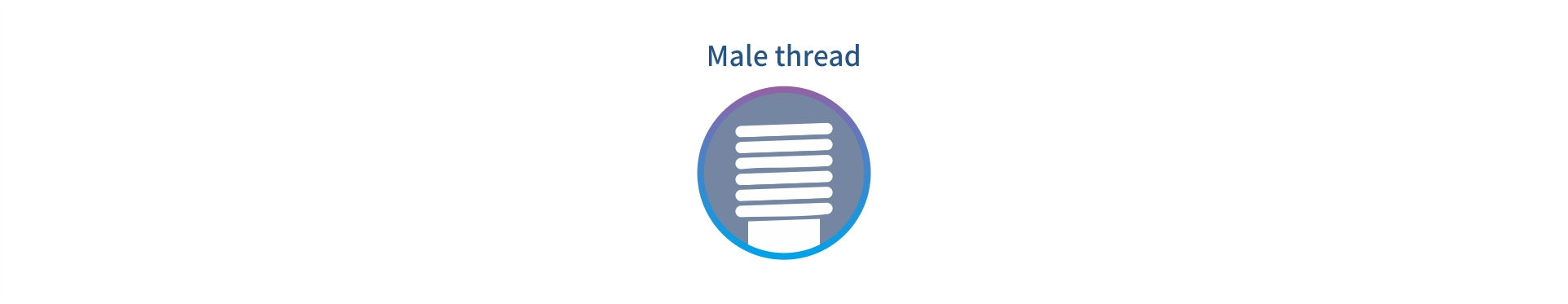

ПОДКЛЮЧАЕТСЯ К:
4. Как заказать:
Быстроразъемные соединители LA301 предназначены для компонентов с наружной резьбой. Обычно для заказа нам необходима следующая информация:
◆ Номера деталей ◆ Диапазон давления
◆ Рабочая среда/требуемая скорость утечки ◆ Диапазон температур
◆ Требования к пространству (контуры натяга, зазоры и т. д.)
◆ Чертеж CAD, 3D-модель образца
★ Для получения подробной информации о номерах деталей и размерах, пожалуйста, скачайте файл:
LA301 Quick Connector Selection Guide.
5. Как настроить:
Быстроразъемные соединители, изготовленные по индивидуальному заказу, разрабатываются с учетом конкретных требований клиента и идеально адаптируются к условиям тестирования, различным типам соединений и поверхностным условиям. Пожалуйста, перейдите по ссылке и отправьте нам запрос.
