◆ Максимальное вакуумное давление до 200 бар
◆ Высококачественные материалы
◆ Подключение за считанные секунды
◆ Экономия времени и средств
◆ Не требуется затягивание вручную или гаечным ключом
◆ Технология быстрого соединения

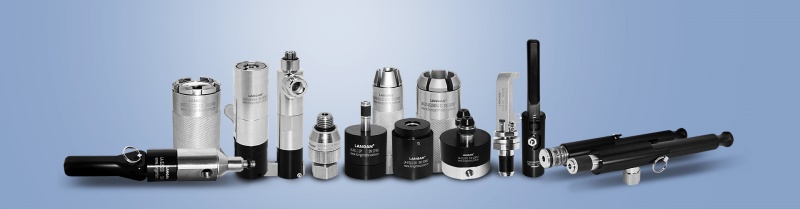

LANGAN® Quick Connector Catalog
LANGAN® LA300 Leak Test Quick Connector Selection Guide
| Технические данные | |

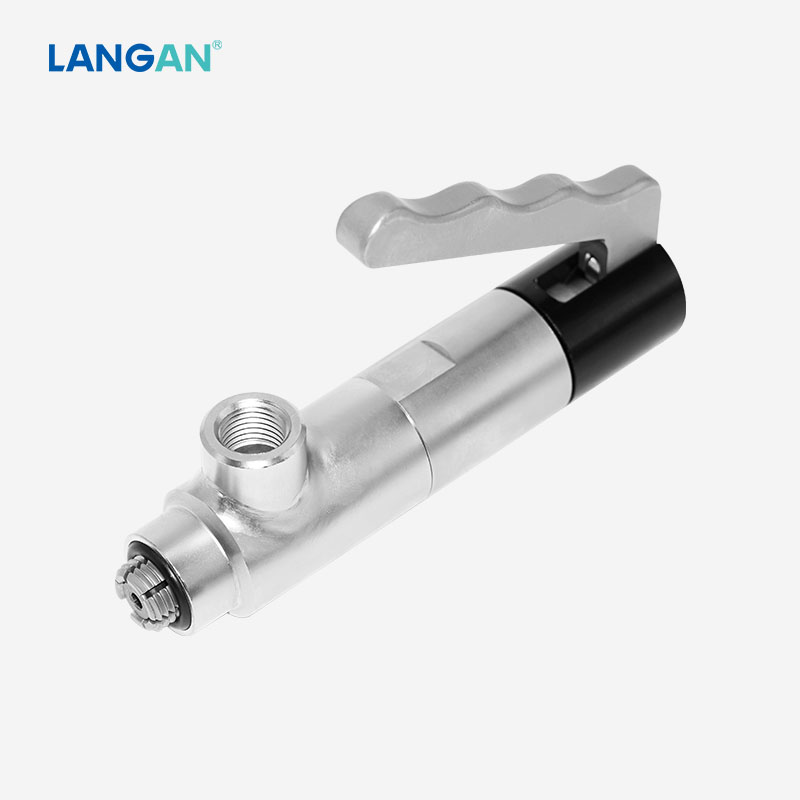

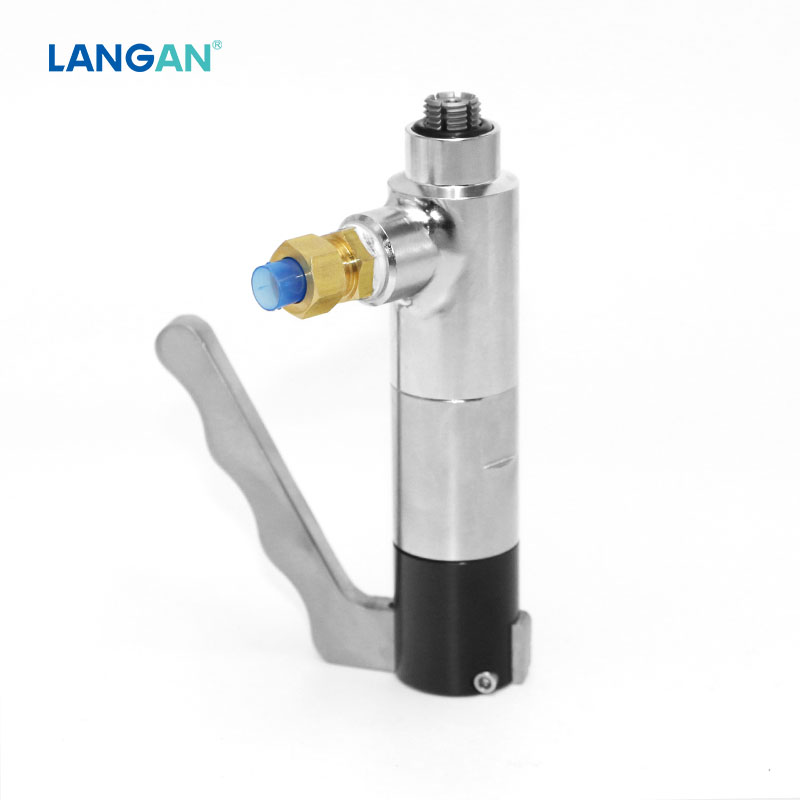

| Название продукта | LANGAN® Быстроразъемные соединители LA300 для вакуума, давления и функциональных задач |
| Тип подключения | Компоненты с внутренней резьбой |
| Рабочее давление (PS) | Порт P1: вакуум до 200 бар |
| Метод срабатывания | Hand lever or valve button |
| Скорость утечки | 1*10-3 mbar.l/s(10-4 Pa.m3/s) |
| Диапазон температур | +5℃~+80℃ |
| Материалы конструкции |
Коррозионностойкая нержавеющая сталь и анодированный алюминий ◆ другой материал по запросу |
| Уплотнительный материал |
НБР для основного переднего уплотнительного кольца. ◆ Полиуретан для абразивных применений в качестве опции. |

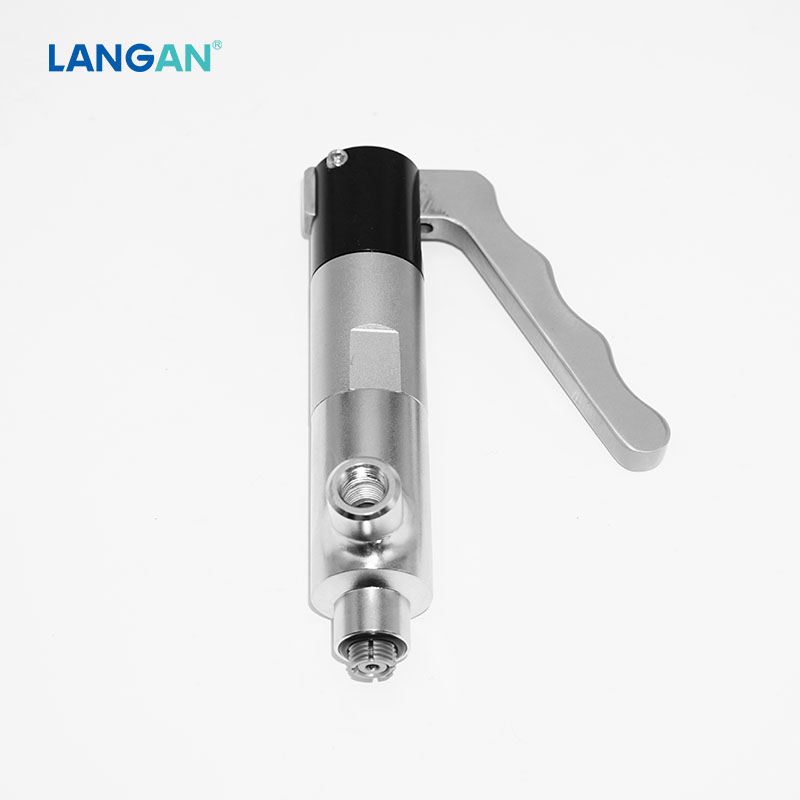

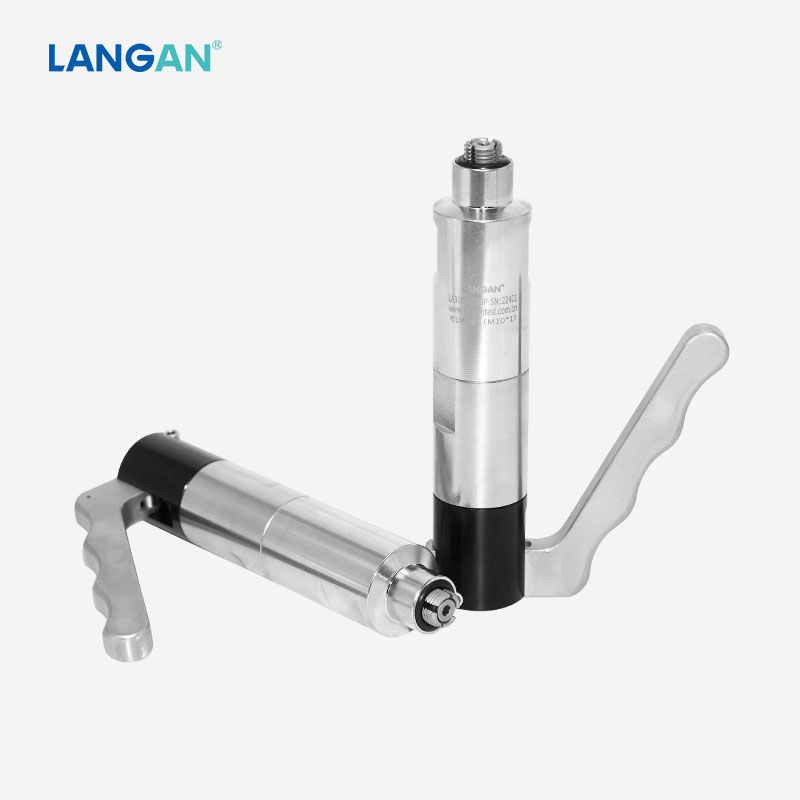

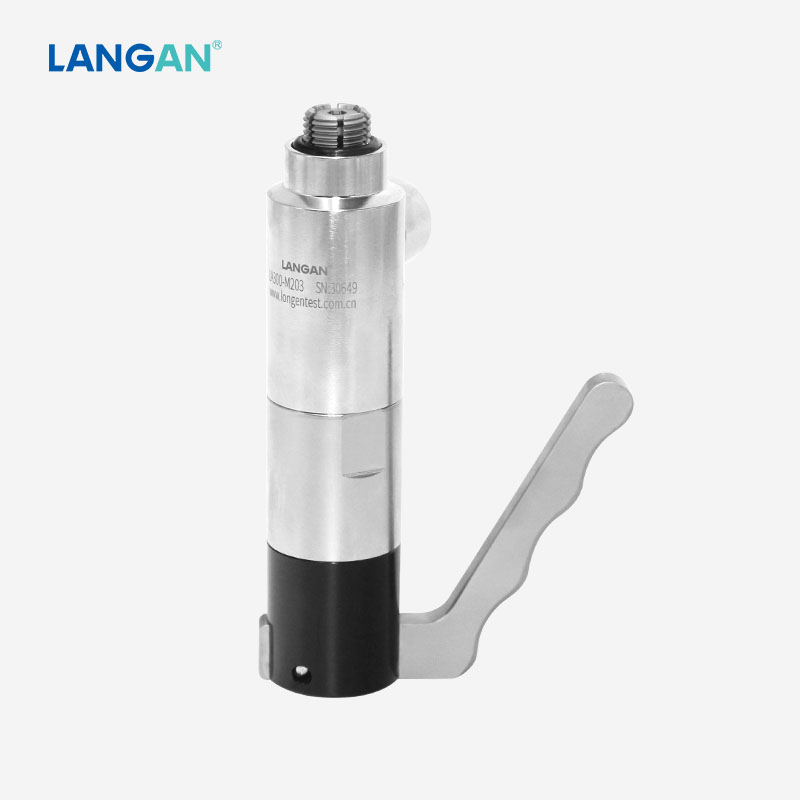

1. Описание продукта: LA300 Быстроразъемные соединители для испытаний под давлением, вакуумом и функциональными характеристиками (автомобильные быстроразъемные соединители) используются для компонентов с внутренней резьбой. Чем выше испытательное давление, тем плотнее соединитель закрепится на резьбе проверяемого изделия. Он обеспечивает герметичное соединение за считанные секунды.
Возможны специальные варианты (например, быстроразъемные соединители для проверки герметичности, изготовленные на заказ), такие как более длинные или короткие версии, варианты с вилкой и т. д.
2. Инструкция по эксплуатации:
Пожалуйста, строго следуйте инструкциям по эксплуатации. Неправильная эксплуатация может привести к плохой герметизации, протечкам и риску отказа соединения, что может повлечь за собой повреждения или травмы. Не отсоединяйте соединитель под давлением. Это может привести к повреждениям или травмам.
◆ Нажмите на ручной рычаг;

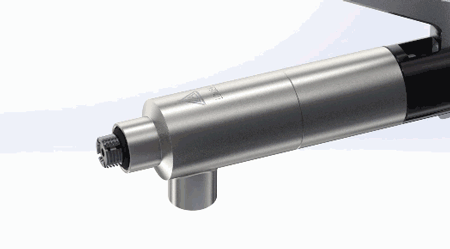

◆ Нажав на рычаг, вставьте разъем прямо в проверяемый образец до тех пор, пока переднее уплотнение не коснется образца. Отпустите рычаг. После этого разъем обеспечит герметичное соединение. Слегка потяните разъем, чтобы убедиться в его надежной фиксации.
◆ Для начала процесса испытания подайте необходимое испытательное давление на входное отверстие для среды;
◆ По завершении процесса тестирования полностью сбросьте давление в линии подачи среды. Перед отсоединением убедитесь, что давление в разъеме сброшено;
◆ Нажмите на рычаг и потяните разъем прямо назад, чтобы отсоединить его от тестового образца
3. Приложение:
ыстроразъемный соединитель LA300 с технологией быстрого соединения для проверки герметичности гидравлического масла подходит для проверки герметичности двигателей, баков, насосов, маслоохладителей и электромобилей и т. д.
ПОДКЛЮЧАЕТСЯ К:
4. Как заказать:
Быстроразъемные соединители LA300 предназначены для компонентов с внутренней резьбой. Обычно для оформления заказа нам необходима следующая информация:
◆ Номера деталей ◆ Диапазон давления
◆ Уровень утечки информации из СМИ/по запросу ◆ Диапазон температур
◆ Требования к пространству (контуры помех, зазоры и т. д.)
◆ Чертеж САD, 3D-модель образца для испытаний

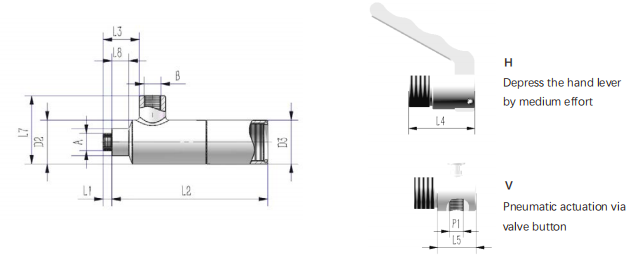

★ FДля получения подробной информации о номерах деталей и размерах, пожалуйста, скачайте файл:
LA300 Quick Connector Selection Guide.
5. Как настроить
Быстроразъемные соединители, изготовленные по индивидуальному заказу, разрабатываются с учетом конкретных требований клиента и идеально адаптируются к условиям тестирования, различным типам соединений и поверхностным условиям. Пожалуйста, перейдите по ссылке и отправьте нам запрос.
