◆ Высококачественный материал;
◆ Быстрое подключение за считанные секунды;
◆ Не требует трудоемкой затяжки вручную или с помощью ключа;
◆ Не требует регулировки уплотнения;
◆ Не повреждает испытуемое изделие;
◆ Механизм фиксации зажимных губок.

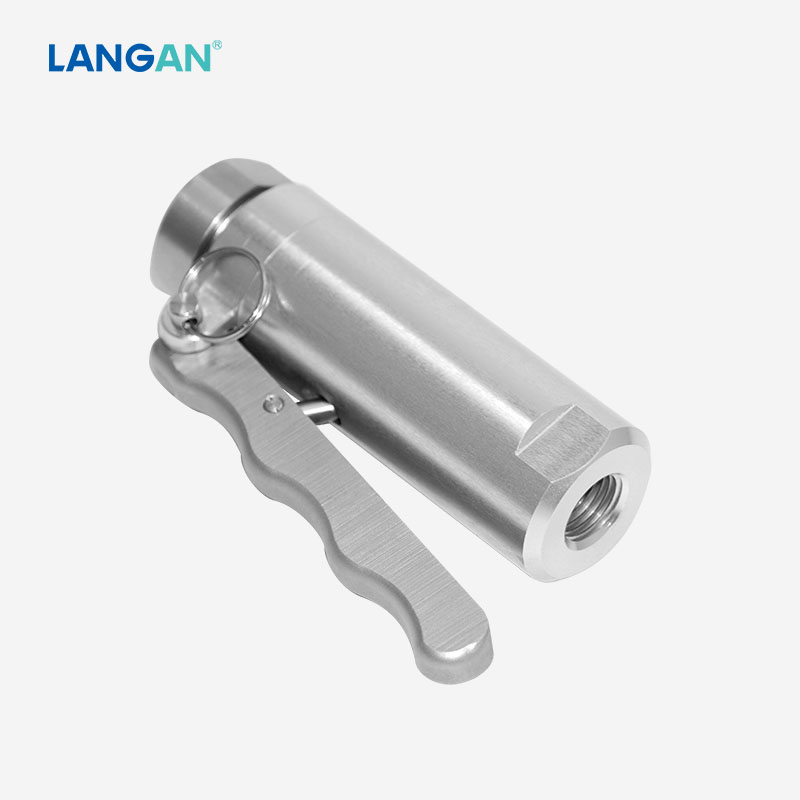

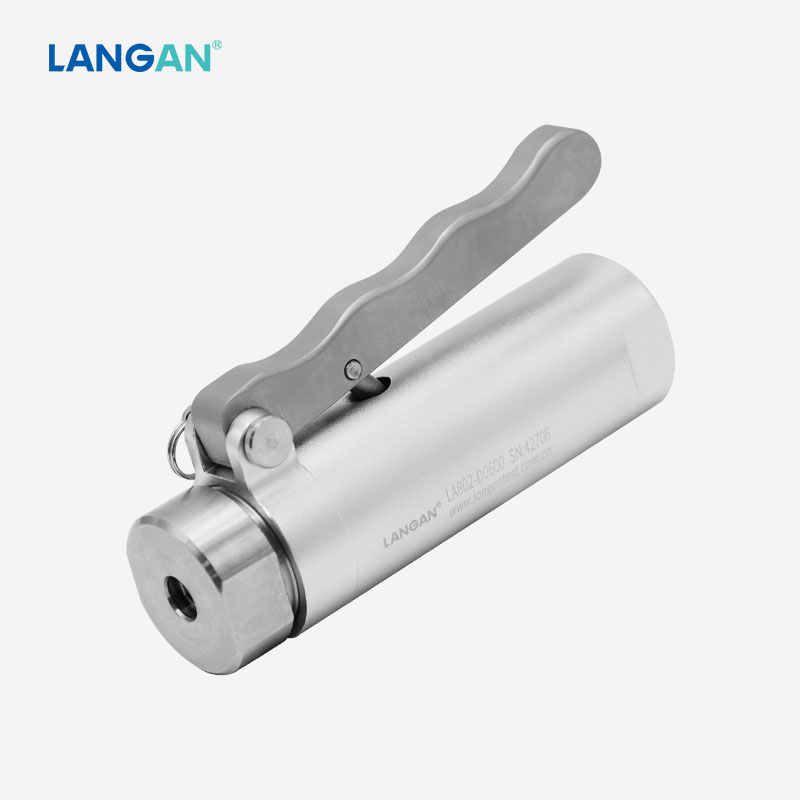

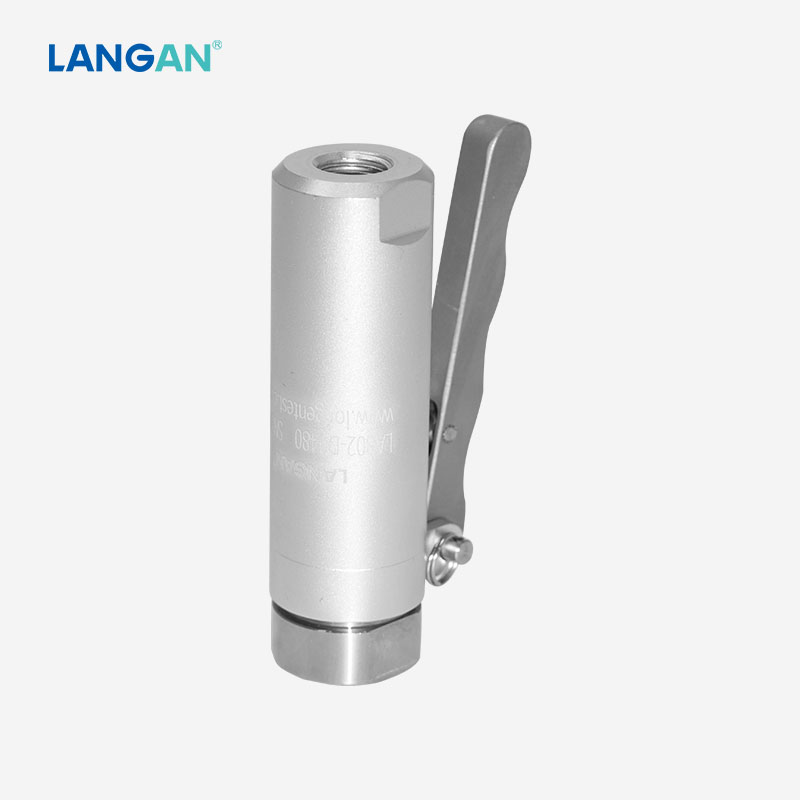

Быстроразъемное соединение для проверки на герметичность (давлением и вакуумом) прямых патрубков конденсаторов, радиаторов, испарителей и двигателей

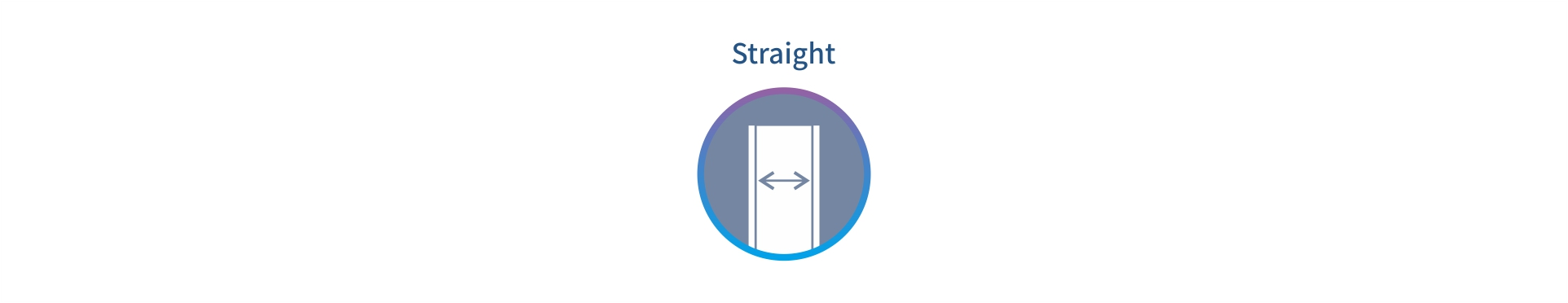

Тип подключения
LANGAN® Quick Connector Catalog
LANGAN® LA802 Leak Test Quick Connector Selection Guide
| Технические характеристики | |
| Название продукта | LANGAN® LA802 Быстроразъемное соединение для проверки на герметичность (давлением и вакуумом) прямых патрубков конденсаторов, радиаторов, испарителей и двигателей Тип подключения |
| Тип подключения | Для соединения прямых труб |
| Рабочее давление (PS) | Порт B: вакуум до 100 бар |
| Способ приведения в действие | Приведение рычага в действие |
| Твердость материала образца | Твердость 20–28 HRC, соединение с медными и другими трубами |
| Скорость утечки | 1*10-3 mbar.l/s(10-4 Pa.m3/s) |
| Диапазон температур | +5℃~+80℃ |
| Материал |
Зажимные губки: коррозионностойкая нержавеющая сталь; Корпус: анодированный алюминий |
| Уплотнительный материал | NBR и другие материалы — по запросу (в зависимости от рабочей среды) |
1. Технические характеристики: Быстроразъемное соединение LANGAN® LA802 обеспечивает герметичное подключение к прямым трубкам с внутренним диаметром от 3,5 до 16 мм. Устройство отличается простотой эксплуатации благодаря рычажному механизму, который исключает необходимость затрачивать время на затягивание вручную или с помощью гаечного ключа, тем самым повышая эффективность производства. Герметичное соединение устанавливается всего за несколько секунд. При подключении и отключении не возникают боковые нагрузки, способные деформировать испытуемое изделие или заправочный штуцер.
Модель LA802 оснащена встроенным предохранительным механизмом, предотвращающим разъединение при падении давления ниже 5 бар.
2. Инструкция по эксплуатации:
Строго соблюдайте порядок выполнения операций. Неправильные действия могут привести к нарушению герметичности, утечке и риску разъединения, что чревато повреждением оборудования или травмами. Не разъединяйте соединение, находящееся под давлением, — это может привести к повреждению или травмам.

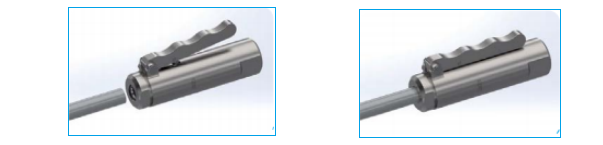

◆ Возьмитесь за разъем и нажмите на рычаг;
◆ Удерживая рычаг нажатым, аккуратно вставьте испытуемое изделие в разъем (соблюдая соосность). Отпустите рычаг — разъем обеспечит герметичное соединение. Слегка потяните за разъем, чтобы убедиться в надежности фиксации;
◆ Подайте испытательное давление на входной штуцер для начала процесса испытания;
◆ По завершении испытания полностью сбросьте давление в магистрали подачи рабочей среды. Обязательно сбросьте давление в разъеме перед его отсоединением;
◆ Нажмите на рычаг и потяните разъем прямо на себя, чтобы отсоединить его от испытуемого изделия.
3. Применение:

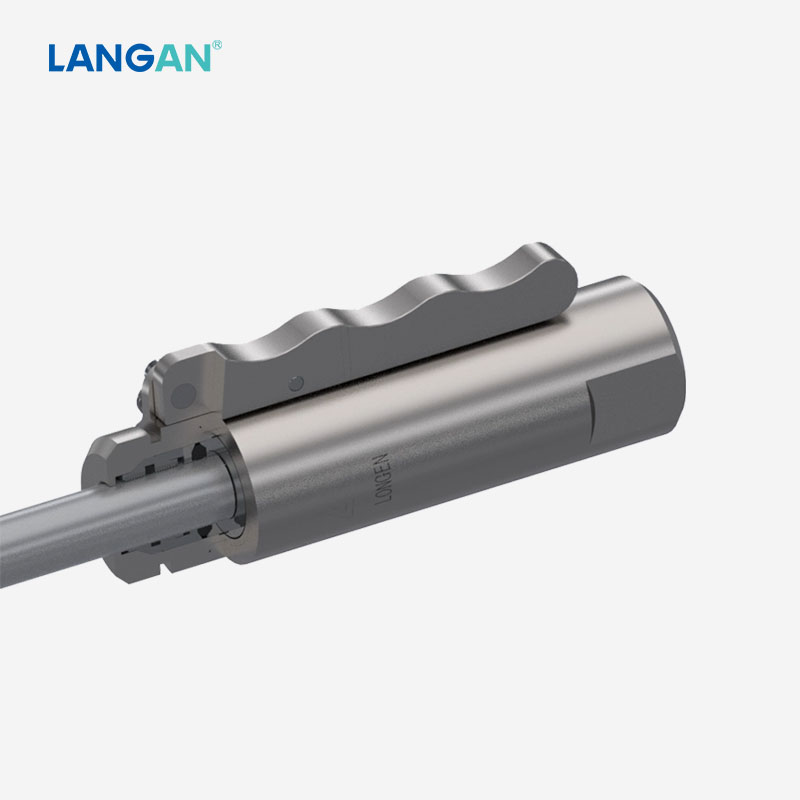

Механизм фиксации надежно соединяет прямые трубы. Соединяется с:
4. Как оформить заказ:
Быстроразъемные соединения LA802 предназначены для использования с прямыми трубками. Для оформления заказа обычно требуется следующая информация:
◆ Артикулы (номера изделий) ◆ Диапазон давления
◆ Рабочая среда / требуемая степень герметичности ◆ Диапазон температур
◆ Ограничения по габаритам (контуры возможных помех, зазоры и т. д.)
◆ CAD-чертеж или 3D-модель испытуемого изделия

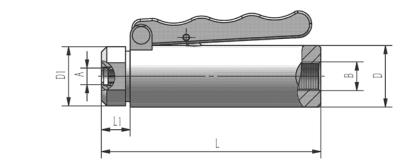

★ Для получения подробной информации о номерах деталей и размерах, пожалуйста, скачайте файл. LA802 Quick Connector Selection Guide.

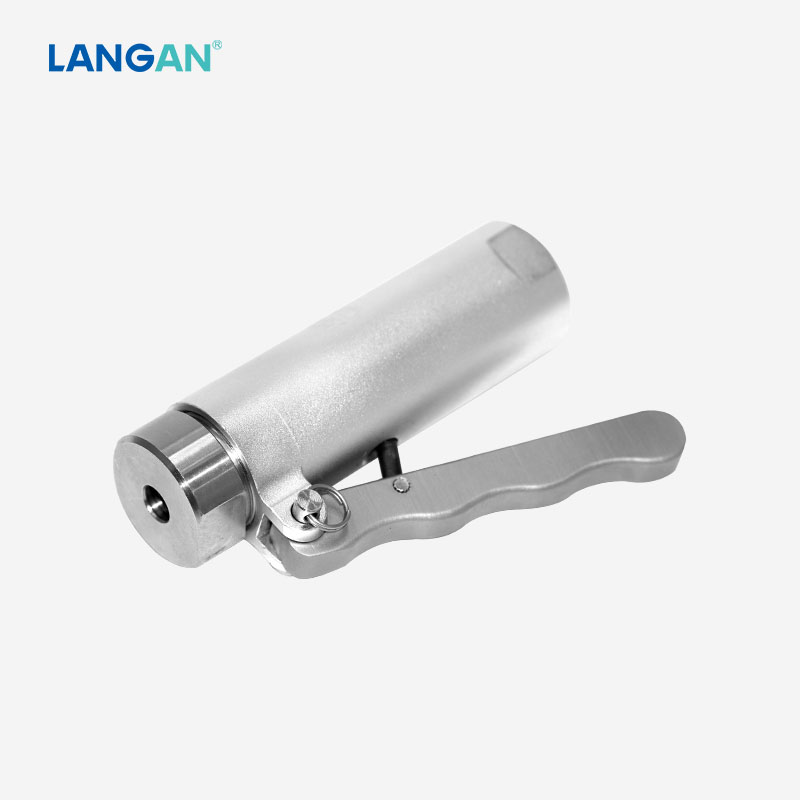

5. Возможности индивидуального заказа:
Быстроразъемные соединения изготавливаются по индивидуальному заказу с учетом конкретных требований клиента, что обеспечивает их идеальную адаптацию к ограниченному пространству для проведения испытаний, различным типам присоединительных элементов и состоянию поверхностей. Нажмите здесь, чтобы отправить нам запрос.
