◆ Высококачественный материал
◆ Быстрое, безопасное и воспроизводимое соединение
◆ Экономия времени и средств
◆ Не требуется затяжка вручную или гаечным ключом
◆ Образцы не повреждаются
◆ LA-S18910, LA-S27885 и т.д. по индивидуальному заказу.
LANGAN® Quick Connector Catalog
LANGAN® LA600 Quick Connector Selection Guide
| Технические данные | |

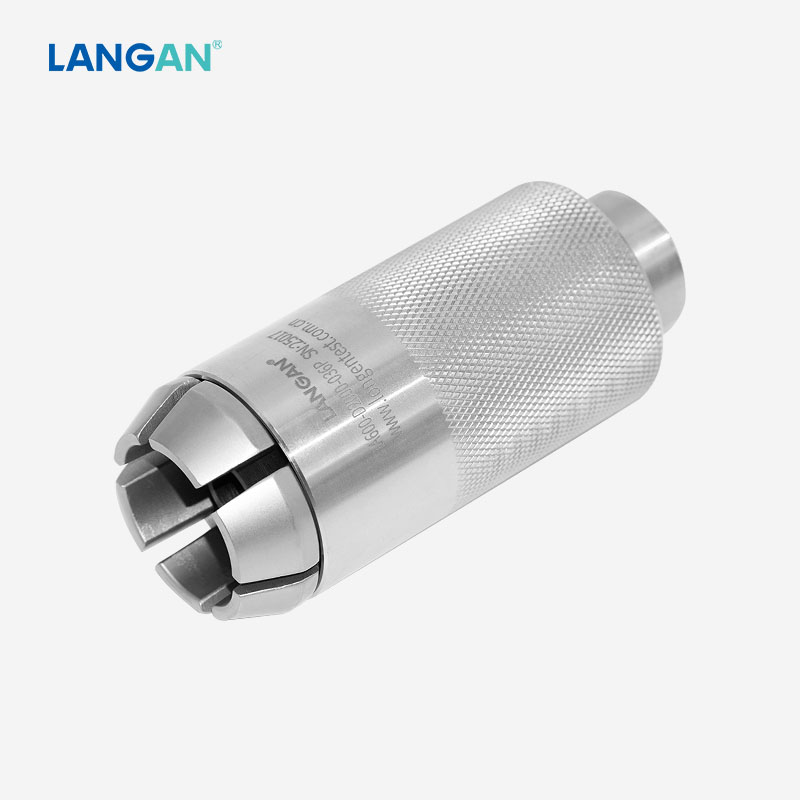

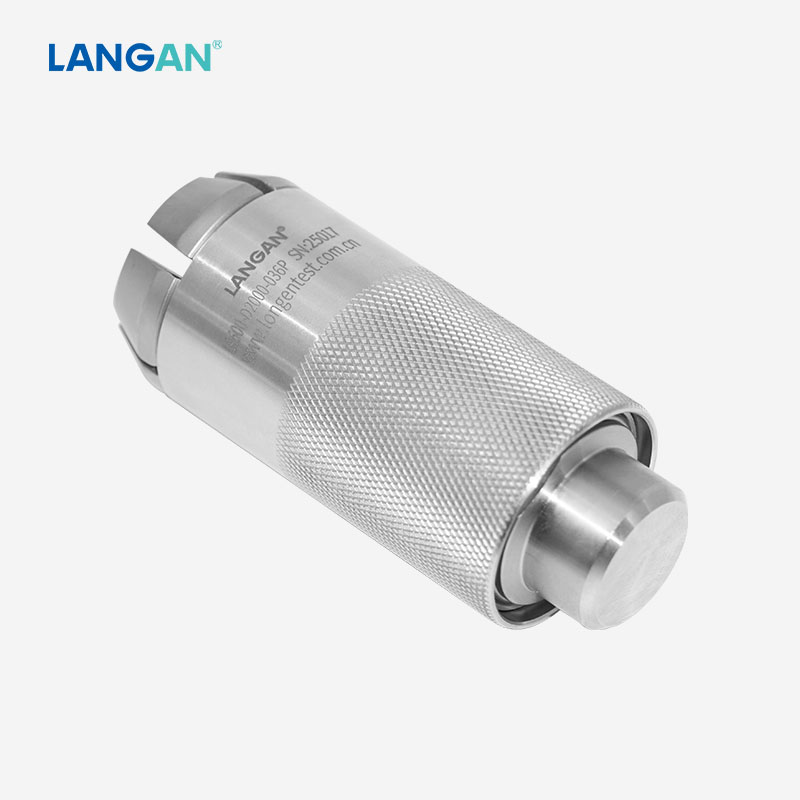

| Название продукта | LANGAN® LA600 челюсти замок утечки быстрого обнаружения штекерная гильза приводится в действие пробка сторона |
| Тип подключения | Для контроля давления и герметичности испытуемых компонентов с бортиком, ободком, буртиком, шипом и наружной резьбой |
| Рабочее давление (PS) | Порт B: разрежение до 50 бар, по запросу предоставляется специальная версия |
| Скорость утечки | 1*10-3 mbar.l/s(10-4 Pa.m3/s) |
| Диапазон температур | +5℃~+80℃ |
| Материал | Коррозионностойкая нержавеющая сталь |
| Уплотнительный материал | NBR, другие материалы доступны по запросу |
| Способ приведения в действие | Ручное управление с помощью скользящей втулки |

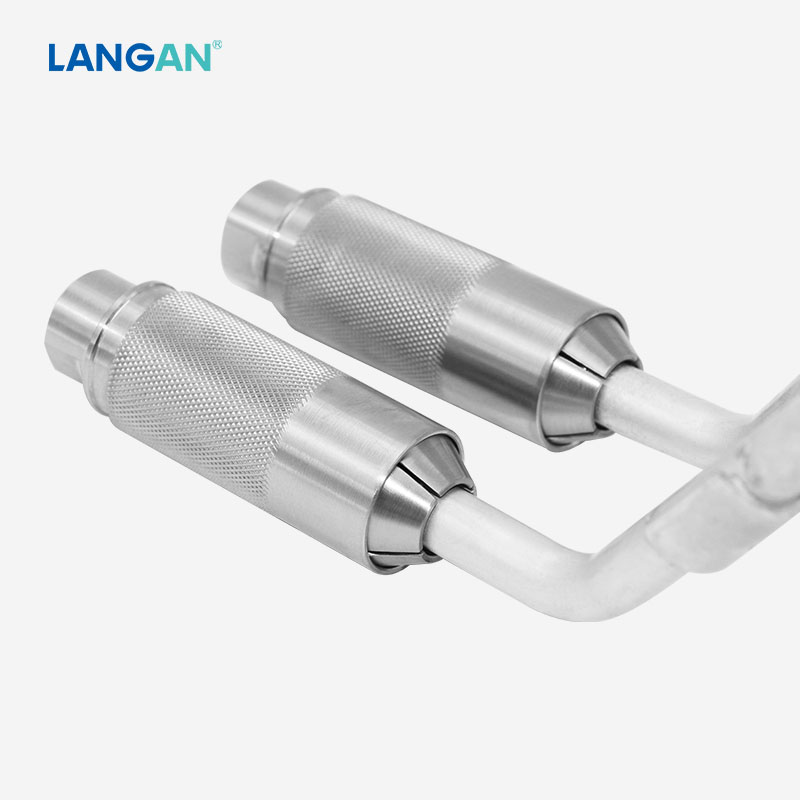

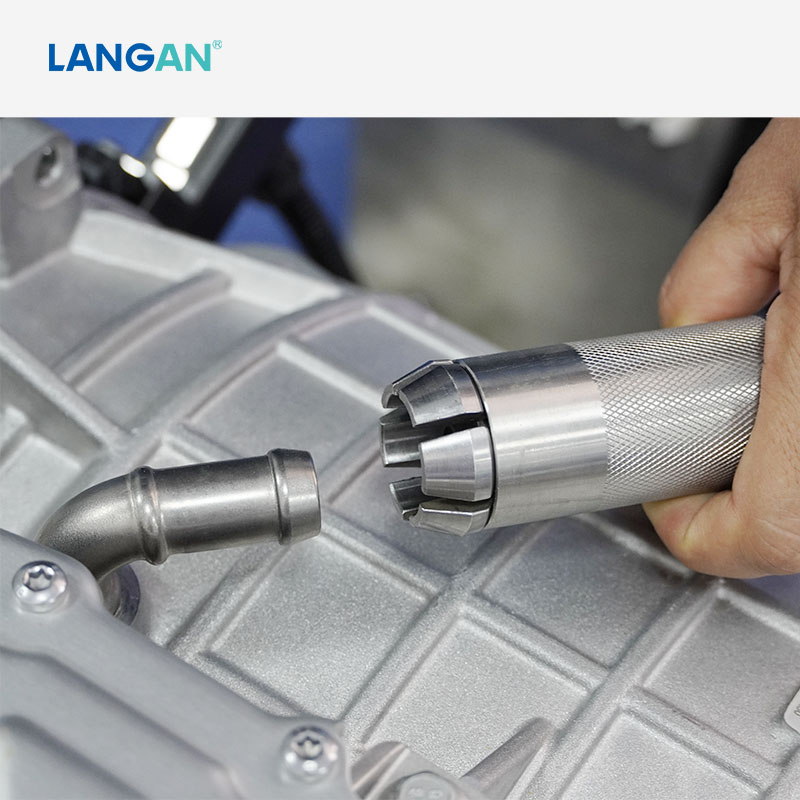

1. Технические характеристики: Быстрозажимной соединитель LA600 для обнаружения утечек с зажимным механизмом подходит для проверки давления и функционирования компонентов с бортиком, ободком, манжетой, фланцем, заглушкой или внутренней / наружной резьбой. В автомобильной промышленности стандартный/изготовленный на заказ соединитель для проверки герметичности LA600 также используется для проверки водопроводной и топливной магистралей двигателя, подводящей магистрали тормозной системы, подводящей магистрали компрессора и концов шлангов. В приложении для проверки топливопровода двигателя имеется встроенный внутренний отсекатель.
2. Инструкция по эксплуатации:
Пожалуйста, строго следуйте инструкциям по эксплуатации. Неправильная эксплуатация может привести к нарушению герметичности, протечке и риску повреждения соединения, что может привести к повреждению или травме. Не отсоединяйте разъем, находясь под давлением. Это может привести к повреждению или травме.

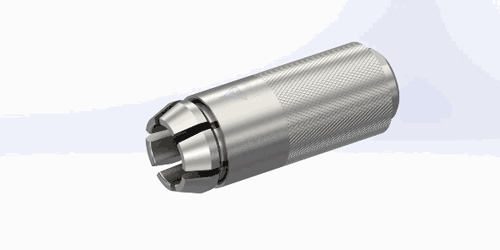

◆ Возьмите соединитель за скользящую втулку; ◆ Аккуратно установите соединитель прямо на испытуемый образец; ◆ Сдвиньте втулку вперед. Убедитесь, что соединитель установлен на место. Соединитель плотно прилегает к испытуемому образцу и обеспечивает герметичное соединение; ◆ Подайте необходимое испытательное давление на вход для подачи материала, чтобы начать процесс тестирования; ◆ В конце процесса тестирования полностью откачайте воздух из трубопровода подачи материала. Перед отсоединением разъема обязательно сбросьте давление в соединителе; ◆ Потяните скользящую втулку назад, чтобы отсоединить соединитель от образца для тестирования.
3. Приложение:
Быстроразъемный соединитель LA600 для контроля давления и герметичности испытуемых деталей с бортиком, ободком, манжетой, наружной резьбой при низком давлении, не превышающем 50 Мpa ПОДКЛЮЧАЕТСЯ К:
4. Как заказать: Для быстроразъемных соединителей LA600, как правило, нам требуется следующая информация для заказа:
◆ Номера деталей ◆ Диапазон давлений
◆ Материал/требуемая степень утечки ◆ Диапазон температур
◆ Требования к пространству (контуры стыков, зазор и т.д.) ◆ Чертеж САПР, 3D-модель испытуемого образца

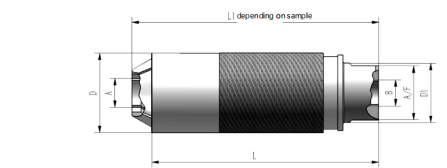

★ Для получения подробных номеров деталей и размеров, пожалуйста, скачайте LA600 Quick Connector Selection Guide.
5. Как настроить: Специальные соединители для проверки герметичности разрабатываются в соответствии с конкретными требованиями заказчика и идеально адаптируются к месту проведения испытаний, различным концам соединений и условиям поверхности. Пожалуйста, нажмите и свяжитесь С нами.
