◆ Подключение за считанные секунды; ◆ Высококачественный материал; ◆ Для испытаний под водой, при понижении давления и в гелиевом вакууме; ◆ Экономия времени и средств; ◆ Не требуется затягивание вручную или гаечным ключом; ◆ Не требуется регулировка уплотнения;
◆ Отсутствие повреждений испытуемых образцов

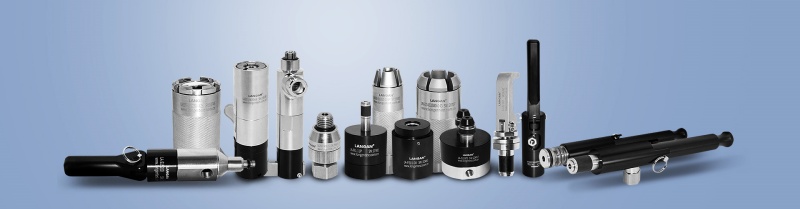

LANGAN® Quick Connector Catalog
LANGAN® LA800 Leak Test Quick Connector Selection Guide
| Технические данные | |

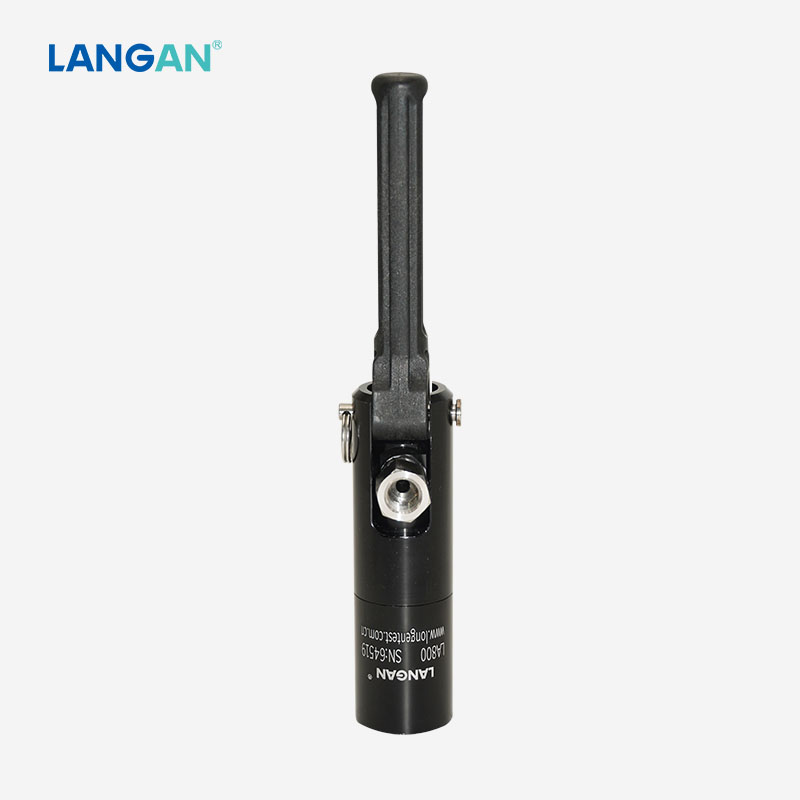

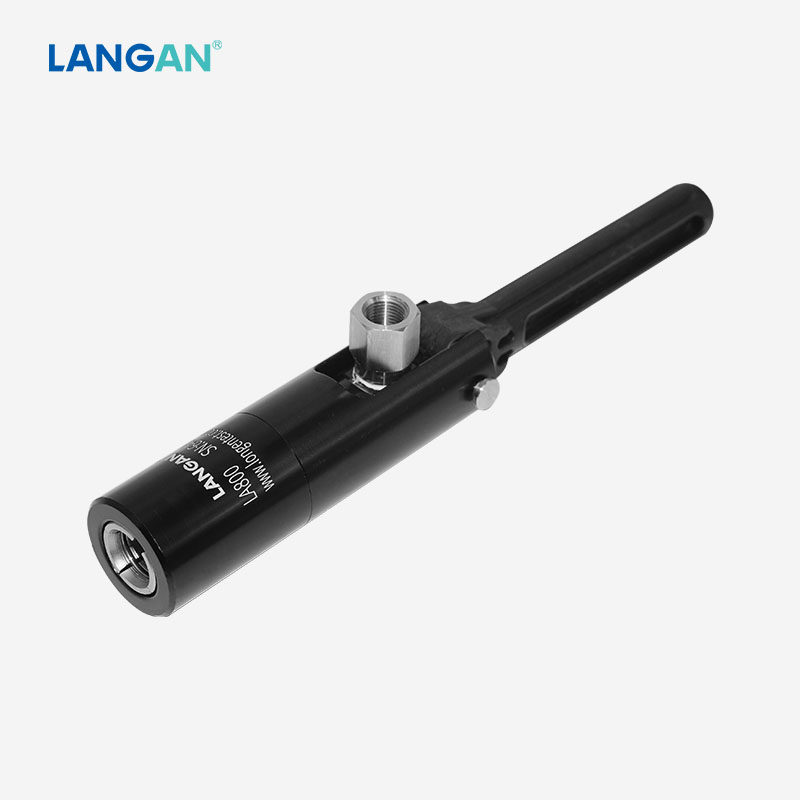

| Название продукта | LANGAN® Быстроразъемный соединитель для проверки герметичности LA800 для прямых труб |
| Тип подключения | Для подключения внешних труб |
| Operation pressure (PS) | Отверстие В: разрежение до 70 бар |
| Твердость материала испытуемого образца | Твердость не менее 20HRC и не более 28HRC для захвата и герметизации медных и других труб |
| Скорость утечки | 1*10-3 mbar.l/s(10-4 Pa.m3/s) |
| Диапазон температур | +5℃~+80℃ |
| Материал конструкции |
Зажимные губки: Коррозионностойкая нержавеющая сталь; Корпус: Анодированный алюминий |
| Уплотнительный материал | NBR, другие материалы предоставляются по запросу |

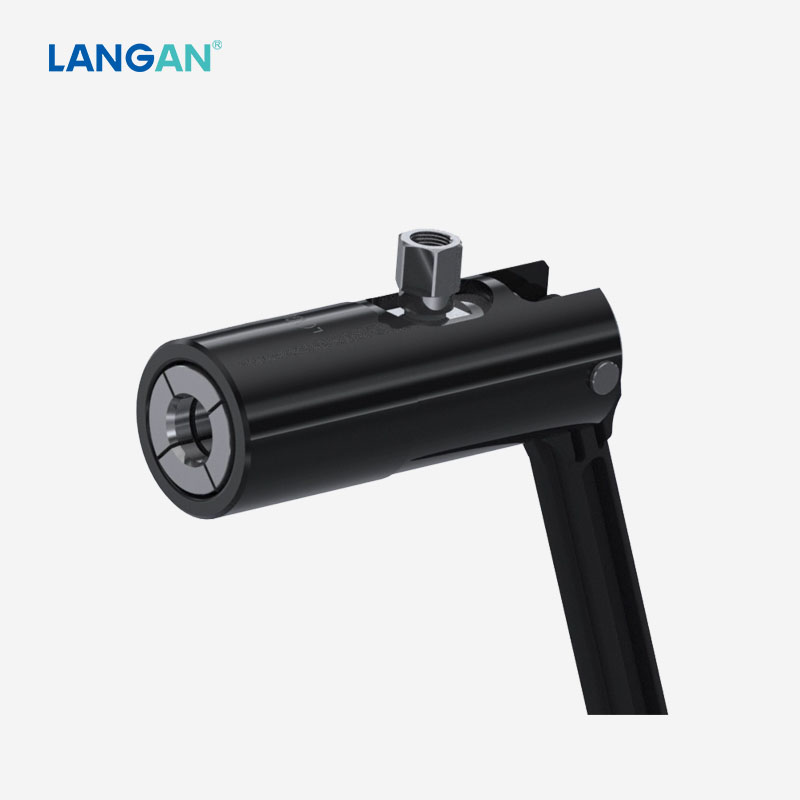

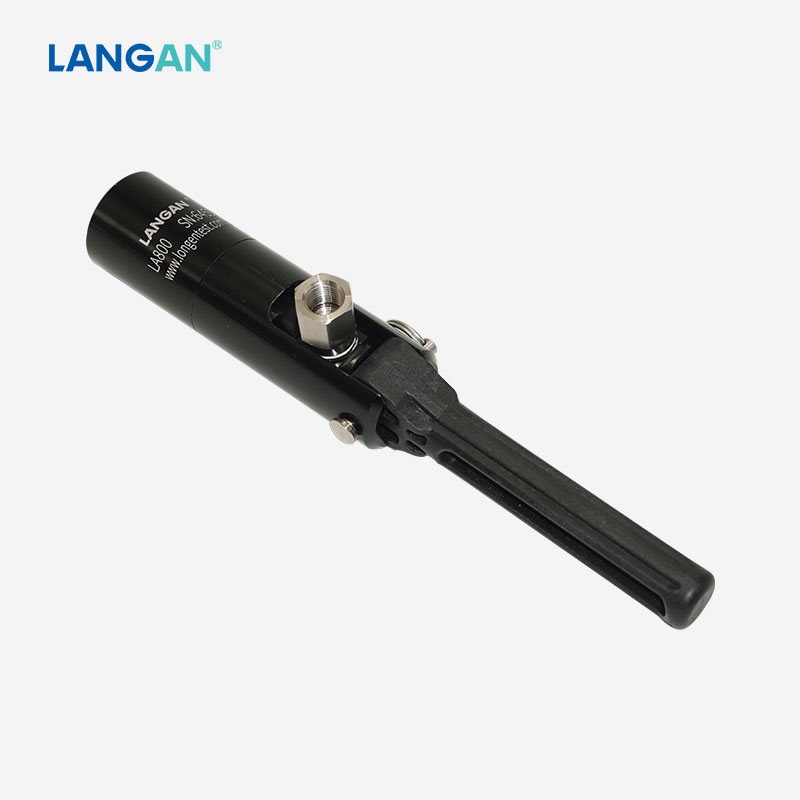

1. Технические характеристики: Быстросъемный соединитель LA800 для проверки герметичности мгновенно подключается к прямым трубкам из меди, стали и алюминия. Быстросъемный соединитель LA800 подходит для вакуумных испытаний, функциональных испытаний, подводных испытаний и испытаний на герметичность гелием. Соединитель оснащен внутренним предохранителем, который предотвращает случайное отсоединение под давлением. Система уплотнения обеспечивает долговечность и отличную герметичность соединителя при испытаниях на герметичность.

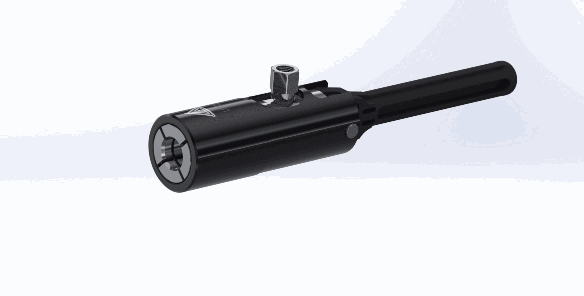

2. Инструкция по эксплуатации:
Пожалуйста, строго следуйте инструкциям по эксплуатации. Неправильная эксплуатация может привести к нарушению герметичности, протечке и риску повреждения соединения, что может привести к повреждению или травме. Не отсоединяйте разъем, находясь под давлением. Это может привести к повреждению или травме.

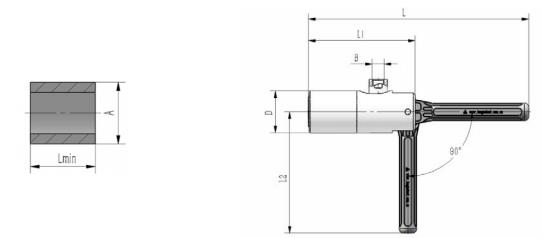

◆ Аккуратно и ровно вставьте измерительный прибор в испытуемый образец. Убедитесь, что соединитель вставлен на требуемую минимальную длину (см. таблицу заказа ниже);
◆ Поверните ручной рычаг на 90° вниз или вверх. После этого соединение будет герметичным. Слегка потяните за разъем, чтобы убедиться, что он надежно закреплен на месте. ◆ Чтобы начать процесс тестирования, приложите необходимое испытательное давление к входу среды; ◆ По окончании процесса тестирования полностью слейте жидкость из трубопровода подачи материала. Перед отсоединением разъема обязательно сбросьте давление в соединителе.; ◆ Нажмите на рычаг и потяните соединитель прямо назад, чтобы отсоединить соединитель от испытуемого образца.
3. Приложение:

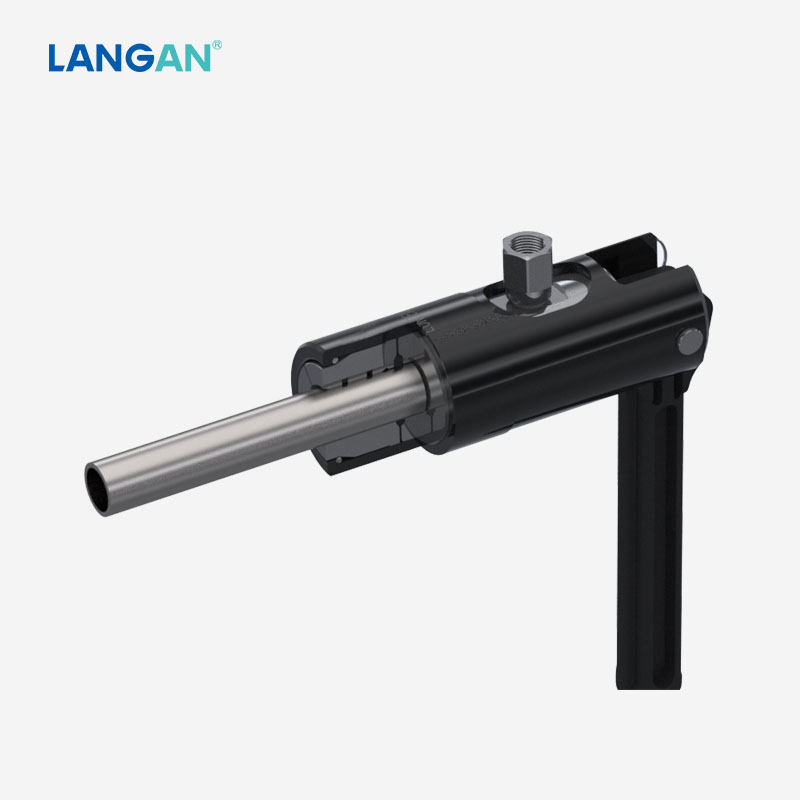

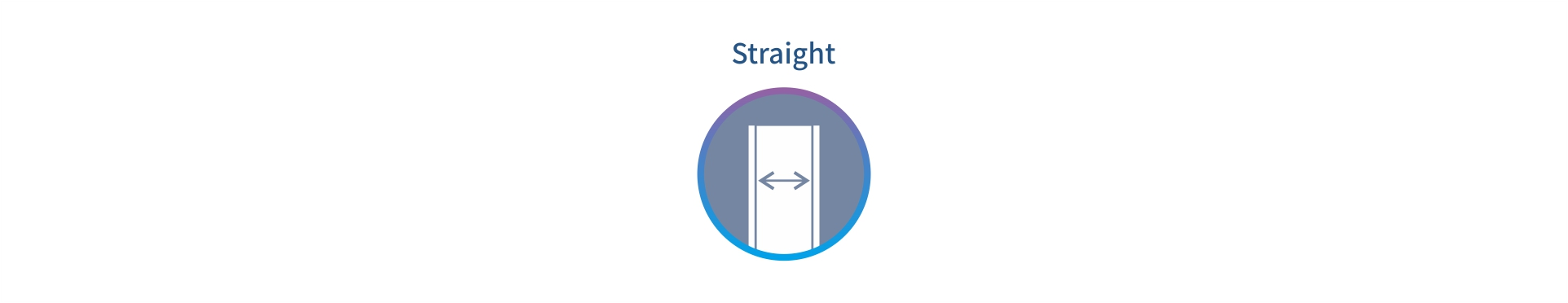

Мгновенное подсоединение и отсоединение для герметизации прямых труб. Основные области применения быстроразъемных соединителей - испытания в вакууме, под давлением, гелием и т.д. ПОДКЛЮЧАЕТСЯ К:
4. Как сделать заказ:
Быстросъемный соединитель LA800 для проверки двигателя на герметичность предназначен для прямых труб. Как правило, для заказа нам требуется следующая информация:
◆ Номера деталей ◆ Диапазон давлений ◆ Материал/требуемая степень утечки ◆ Диапазон температур ◆ Требуемое пространство (контуры сопряжения, зазор и т.д.) ◆ CAD-чертеж, 3D-модель испытуемого образца
★ Для получения подробных номеров деталей и размеров, пожалуйста, скачайте LA800 Quick Connector Selection Guide.
5. Как настроить: Быстроразъемные соединения для проверки герметичности на заказ разрабатываются в соответствии с требованиями конкретного клиента и идеально адаптируются к ограниченному пространству для тестирования, различным концам соединений и условиям поверхности. Пожалуйста, нажмите и свяжитесь С нами.
