LA100 Быстрые соединители

 LANGAN® Quick Connector Catalog

 LANGAN® LA100 Pressure and Vacuum Test Quick Connector Selection Guide

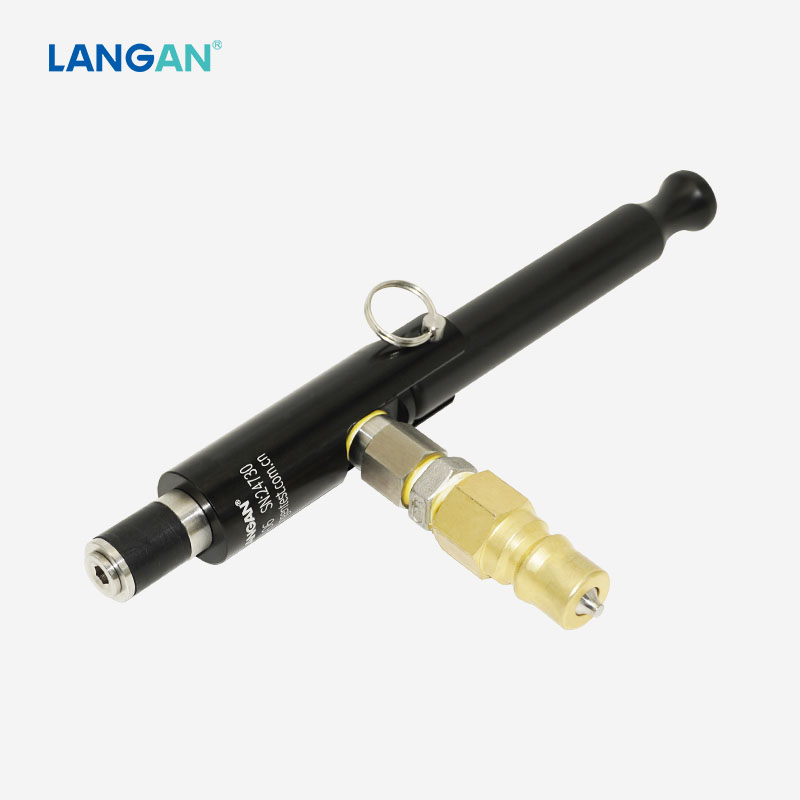

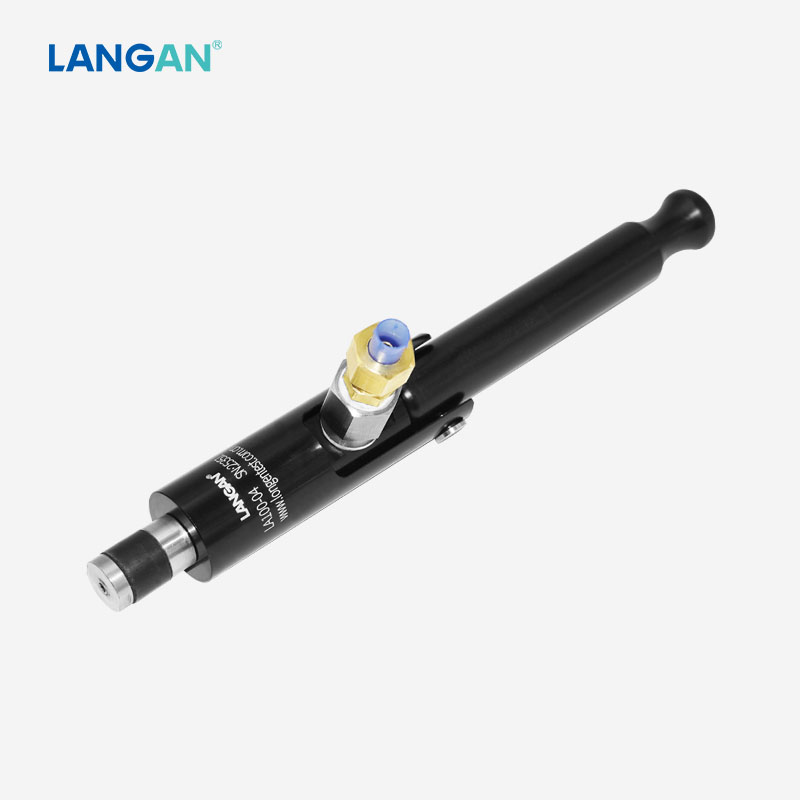

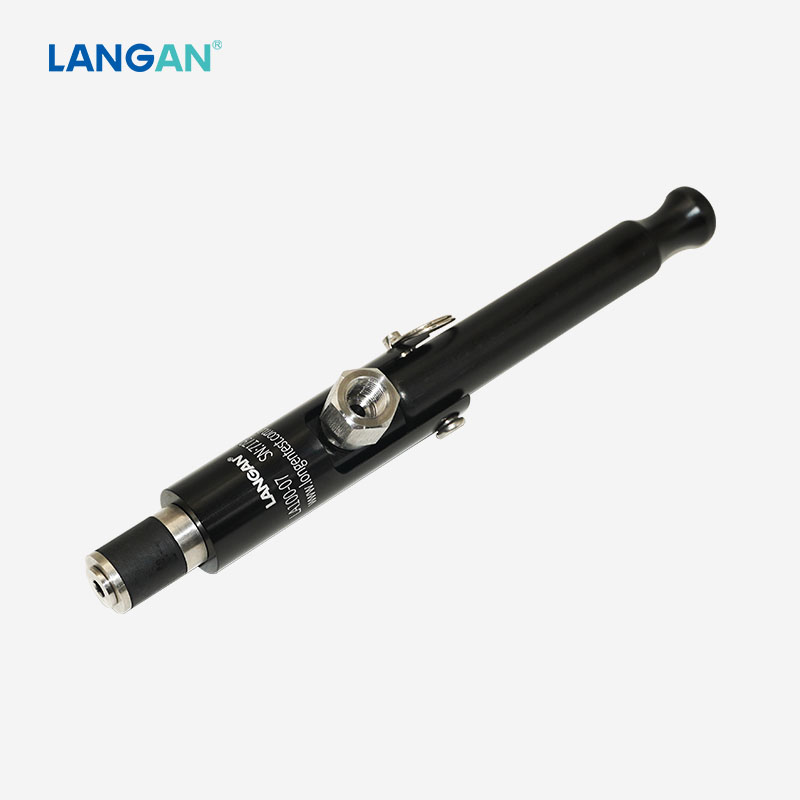

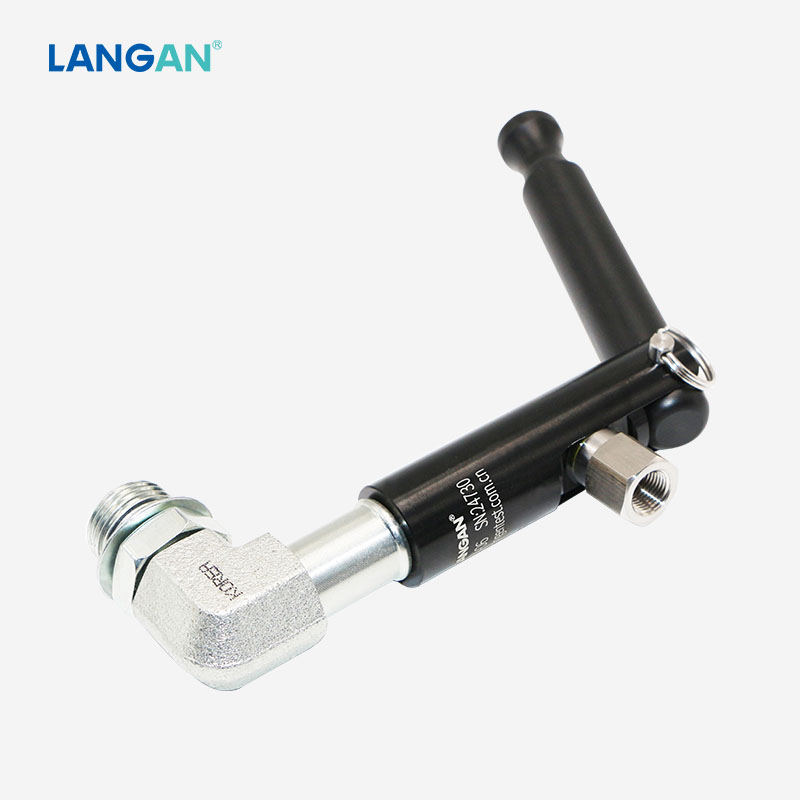

1. Описание продукта: Быстроразъемный соединитель LA100 обеспечивает герметичное соединение прямых труб и отверстий (внутреннего диаметра) за считанные секунды. Переднее уплотнение соединителя надежно фиксируется и прижимается к проверяемому образцу. В данном случае важно, чтобы во время испытаний проверяемый образец и уплотнения оставались абсолютно сухими для обеспечения надлежащего функционирования и герметизации. Если контактная поверхность загрязнена смазкой, например, водой, давление должно составлять не более 1 бар.

Этот соединитель также можно использовать в качестве заглушки для герметизирующего отверстия.

2. Инструкция по эксплуатации:

Пожалуйста, строго следуйте инструкциям по эксплуатации. Неправильная эксплуатация может привести к плохой герметизации, протечкам и риску отказа соединения, что может повлечь за собой повреждения или травмы. Не отсоединяйте соединитель под давлением. Это может привести к повреждениям или травмам.

  ◆ Вставьте тестовый образец ровно и аккуратно в разъем;

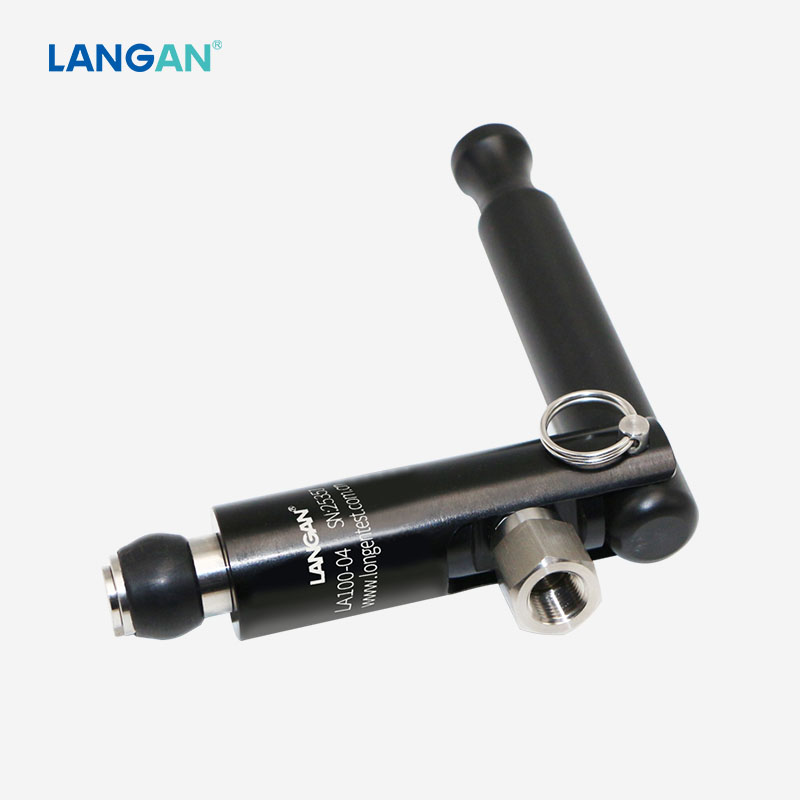

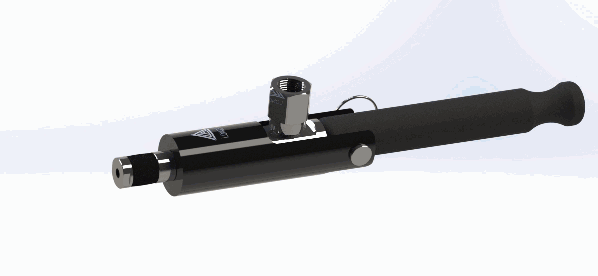

  ◆ Поверните зажимной рычаг на 90° вниз. Это обеспечит герметичное соединение. Слегка потяните за разъем, чтобы убедиться в его надежной фиксации.

  ◆ Для начала процесса испытания подайте необходимое испытательное давление на входное отверстие для среды;

  ◆ По завершении процесса тестирования полностью сбросьте давление в линии подачи среды. Перед отсоединением убедитесь, что давление в разъеме сброшено;

  ◆ Поверните зажимной рычаг и слегка потяните разъем прямо назад, чтобы отсоединить его от тестируемого образца.

3. Приложение:

Мгновенное соединение и разъединение для герметизации прямых труб и отверстий. Основные области применения: вакуумные испытания, испытания под давлением, испытания на снижение давления, испытания с использованием гелия и т. д.

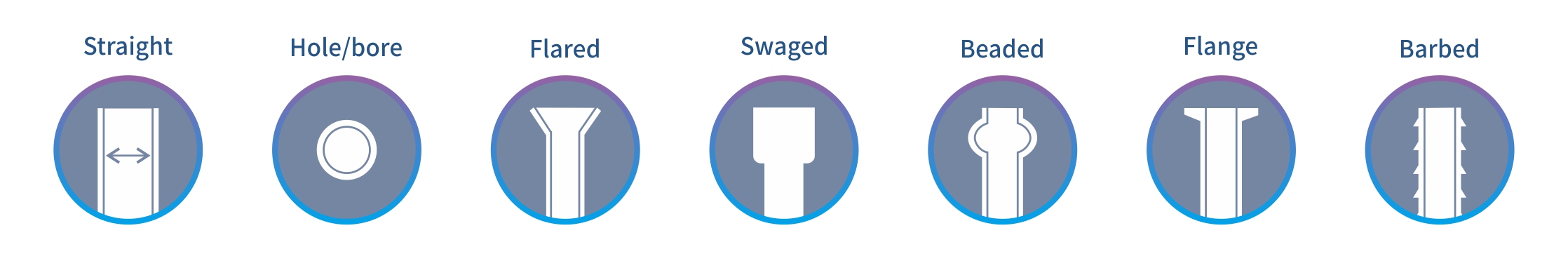

ПОДКЛЮЧАЕТСЯ К:

4. Как заказать:

Быстроразъемные соединители LA100 предназначены для прямых труб и отверстий с внутренним диаметром. Обычно для оформления заказа нам необходима следующая информация:

◆ Номера деталей                                                ◆ Диапазон давления

◆ Уровень утечки информации из СМИ/по запросу                        ◆ Диапазон температур

◆ Требования к пространству (контуры помех, зазоры и т. д.)

◆ CAD рисунок, 3D-модель образца

★ Для получения подробной информации о номерах деталей и размерах, пожалуйста, скачайте файл:  LA100 Quick Connector Selection Guide.

5. Как настроить:

Быстроразъемные соединители LA100, изготовленные на заказ, разрабатываются в соответствии с конкретными требованиями заказчика и идеально адаптируются к условиям тестирования, различным типам соединений и поверхностным условиям. Пожалуйста, перейдите по ссылке и отправьте нам запрос..
