◆ Высококачественный материал
◆ Автоматическая герметизация образцов
◆ Экономия времени и средств
◆ Герметизация неровных и шероховатых поверхностей
◆ Не требуется затягивание вручную или гаечным ключом
◆ Возможность быстроразъемного соединения

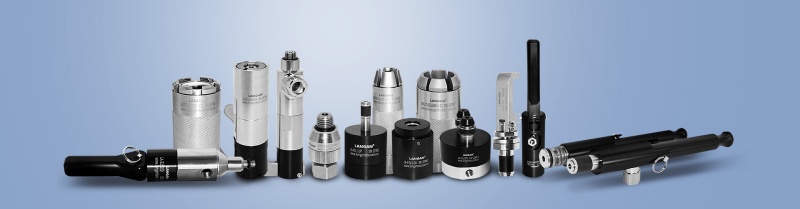

LANGAN® Quick Connector Catalog
LANGAN® LA-FE Leak Test Quick Connector Selection Guide
| Технические характеристики | |
| Название продукта | LANGAN® Муфта LA-FE для проверки на герметичность, а также для пневматических испытаний давлением и функциональных испытаний. |

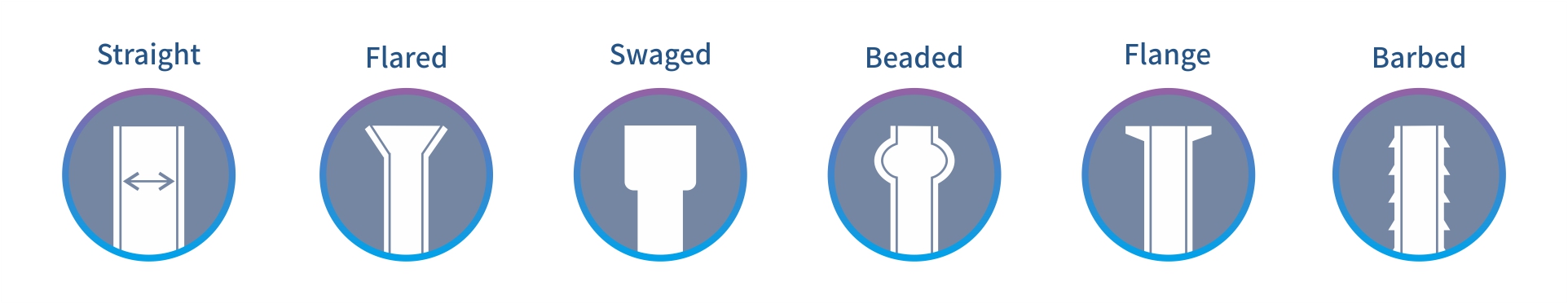

| Тип подключения | Подсоединение к прямой, обжатой и развальцованной трубке, трубке с отбортовкой и трубке с ершовым наконечником. |
| Рабочее давление (PS) | Порт B: от вакуума до макс. 35 бар; другие исполнения — по запросу. |
| Метод приведения в действие | Пневматический привод |
| Пилотное давление | Порт P: сжатый воздух 4-12 бар с усилителем пилотного давления, обеспечивающим гидравлическое давление до 42 бар. |
| Скорость утечки | 1*10-3mbar.l/s(10-4 Pa.m³/s) |
| Диапазон температур | +5℃~+80℃ |
| Материал | Корпус / поршень / корпус уплотнения: изготовлены из алюминия |
| Уплотнительный материал | NBR, уретановые уплотнения для применений с высокой степенью износа являются дополнительными, для резьбовых соединений входят в стандартную комплектацию. |

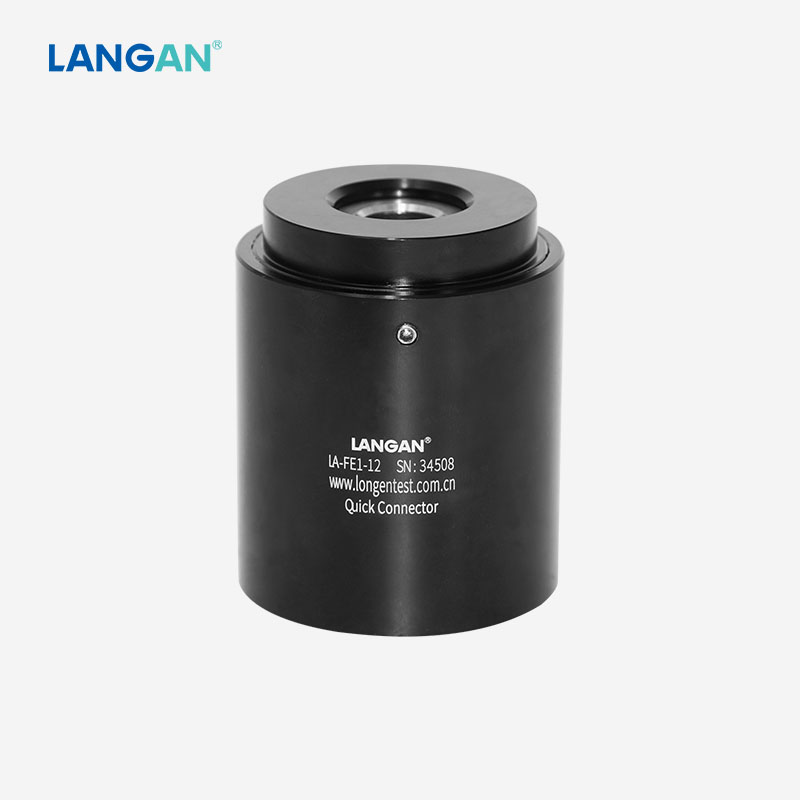

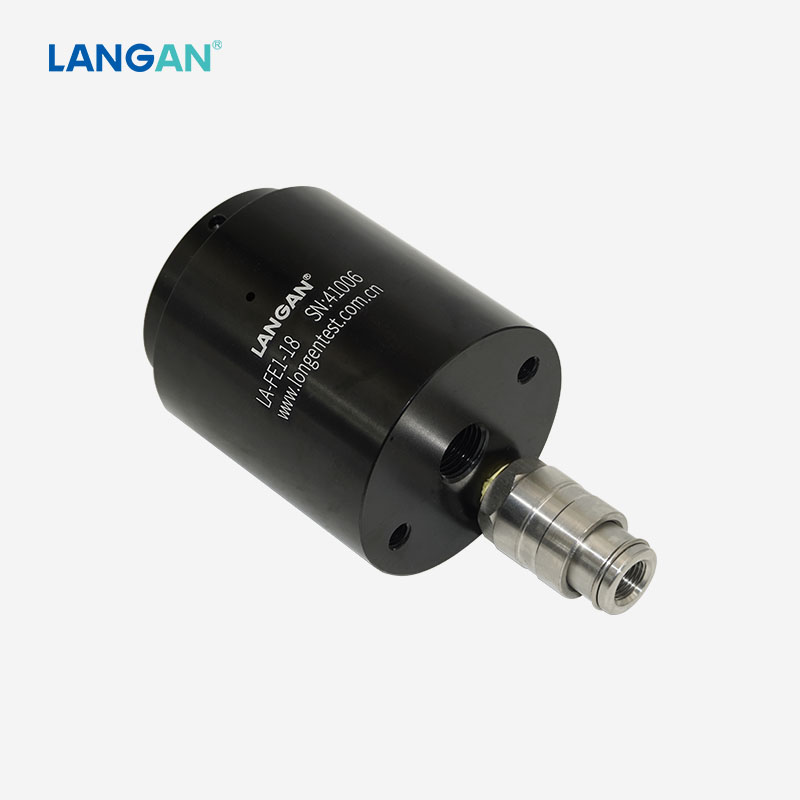

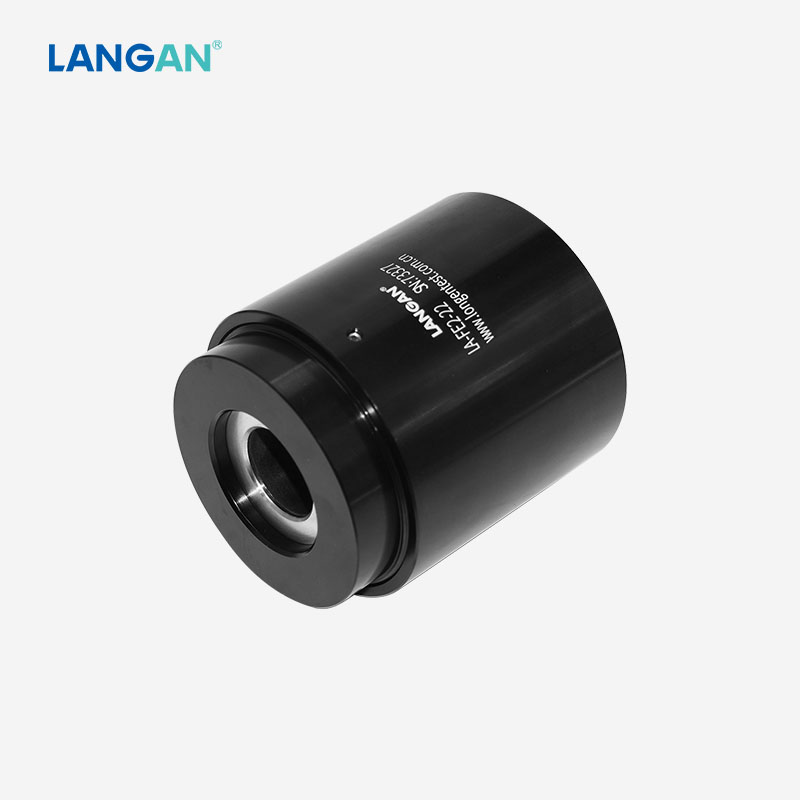

1. Спецификация: LANGAN® LA-FE Автоматизированная быстроразъемная головка для проверки герметичности обеспечивает мгновенное соединение без утечек для испытаний под давлением и вакуумом, заполнения жидкостью и промывки. Он надежно и быстро герметизирует трубы и шланги.
Оснащенный эластичными уплотнениями, LA-FE идеально подходит для герметизации круглых и шероховатых поверхностей, а также образцов с широким диапазоном допусков. Благодаря пневматическому срабатыванию разъем особенно хорошо подходит для автоматизации процедур испытаний. Разъем не оказывает осевого или бокового усилия на испытуемый образец.
2. Инструкция по эксплуатации:
Пожалуйста, строго следуйте инструкциям по эксплуатации. Неправильная эксплуатация может привести к плохой герметизации, утечкам и риску отказа соединения, что может повлечь за собой повреждения или травмы. Не отсоединяйте соединитель под давлением. Это может привести к повреждениям или травмам.
◆ Закрепите быстроразъемный соединитель с помощью подходящего крепежного устройства. Аккуратно поместите соединитель прямо в проверяемый образец;
◆ Приложите к соединителю пилотное давление. После этого соединение будет герметичным.
◆ Приложите необходимое испытательное давление к входному отверстию среды, чтобы начать процесс испытания.
◆ После завершения процесса испытания полностью сбросьте давление в линии подачи среды. Перед отсоединением соединителя обязательно сбросьте давление в линии подачи пилотного давления.
◆ Сбросьте давление в линии подачи пилотного давления.
◆ Соединитель можно снять, повернув его назад.
3. Тип применения:
Быстроразъемное соединение для пневматических приводов, используемое в автоматизированных технологических процессах.
Подключается к:
4. Как заказать:
Для заказа быстроразъемных соединителей LA-FE с пневматическим приводом для проверки на герметичность обычно требуется следующая информация:
◆ Номера деталей ◆ Диапазон давления
◆ Среда/требуемая скорость утечки ◆ Диапазон температур
◆ Требуемое пространство (контуры пересечения, зазор и т. д.)
◆ Чертеж САПР, 3D-модель образца для испытаний.

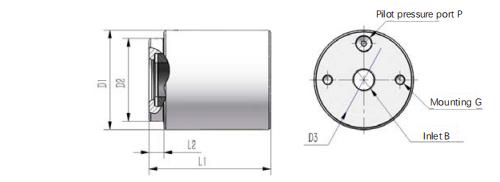

★ Для получения подробных номеров деталей и размеров загрузите LA-FE Quick Connector Selection Guide.

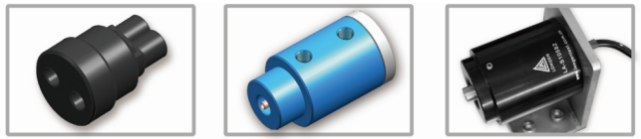

5. Специальные версии быстроразъемных соединителей LA-FE для пневматических испытаний давлением и проверки работоспособности:
Если стандартные версии быстроразъемных соединителей LA-FE не отвечают вашим требованиям, доступно эксклюзивное решение.
Рисунок 1: Быстроразъемное соединение для испытаний прямых трубок на давление и расход при малом межосевом расстоянии.
Рисунок 2: Быстроразъемное соединение для герметизации шлангов из резины и других материалов.
6. Варианты индивидуального исполнения:
Быстроразъемные соединения LA-FE изготавливаются по индивидуальному заказу с учетом конкретных требований клиента, что обеспечивает их идеальную адаптацию к ограниченному пространству для проведения испытаний, различным типам присоединительных элементов и состоянию поверхности (гладкая, шероховатая, замасленная или с резьбой).
Нажмите здесь, чтобы отправить нам запрос.
