◆ Высококачественный материал
◆ Соединение за секунды
◆ Быстрое, безопасное и многократное соединение
◆ Экономия времени и средств
◆ Герметизация без ключа, герметика или ленты
◆ Поворотный пилотный соединитель
LANGAN® Quick Connector Catalog
LANGAN® LA201 Pressure and Vacuum Test Quick Connector Selection Guide
| Технические данные | |
| Название продукта | LANGAN® LA201 быстроразъемный соединитель для проверки герметичности под давлением и вакуумом |
| Тип подключения | Компоненты с наружной резьбой |
| Рабочее давление (PS) | Порт B: вакуум до 345 бар |
| Метод срабатывания | Ручное управление |
| Скорость утечки | 1*10-3 mbar.l/s(10-4 Pa.m3/s) |
| Диапазон температур | +5℃~+80℃ |
| Материал | Коррозионностойкая нержавеющая сталь, другие материалы доступны по запросу. |
| Уплотнительный материал | Для основных уплотнений используется нитрилбутадиеновый каучук (NBR), другие материалы доступны по запросу. |

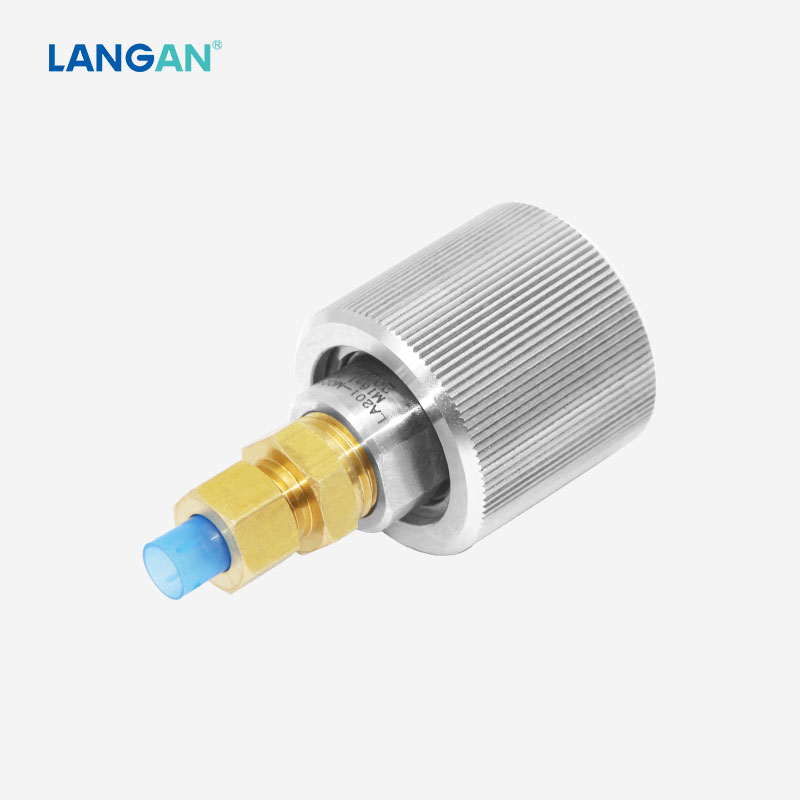

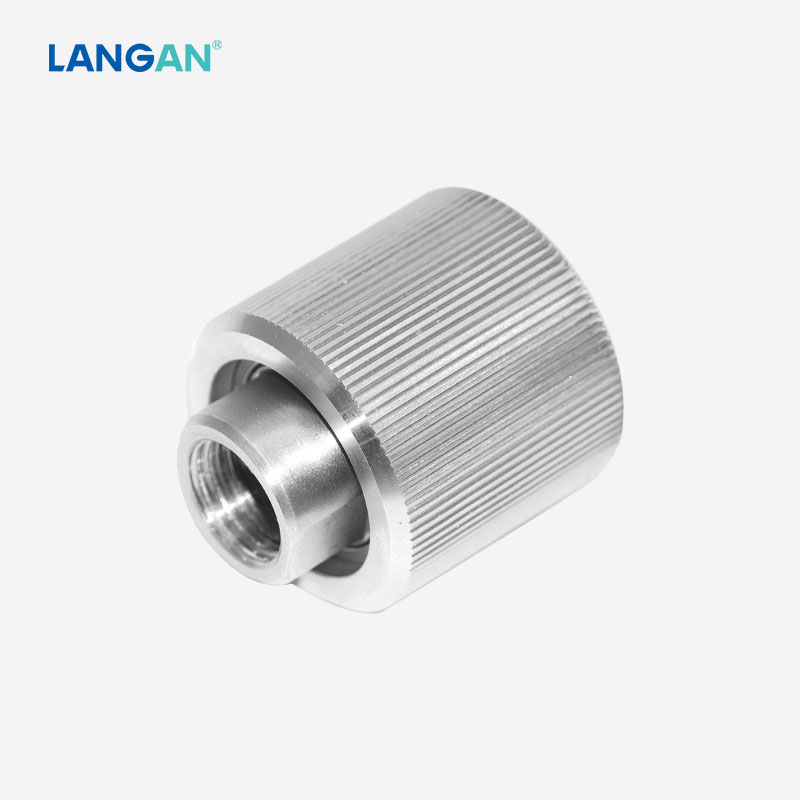

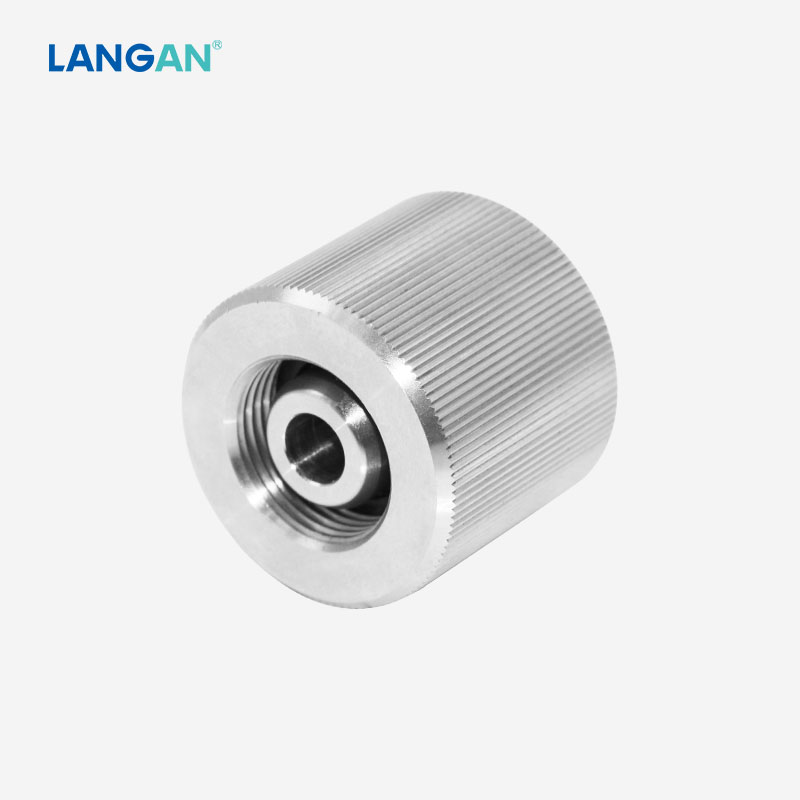

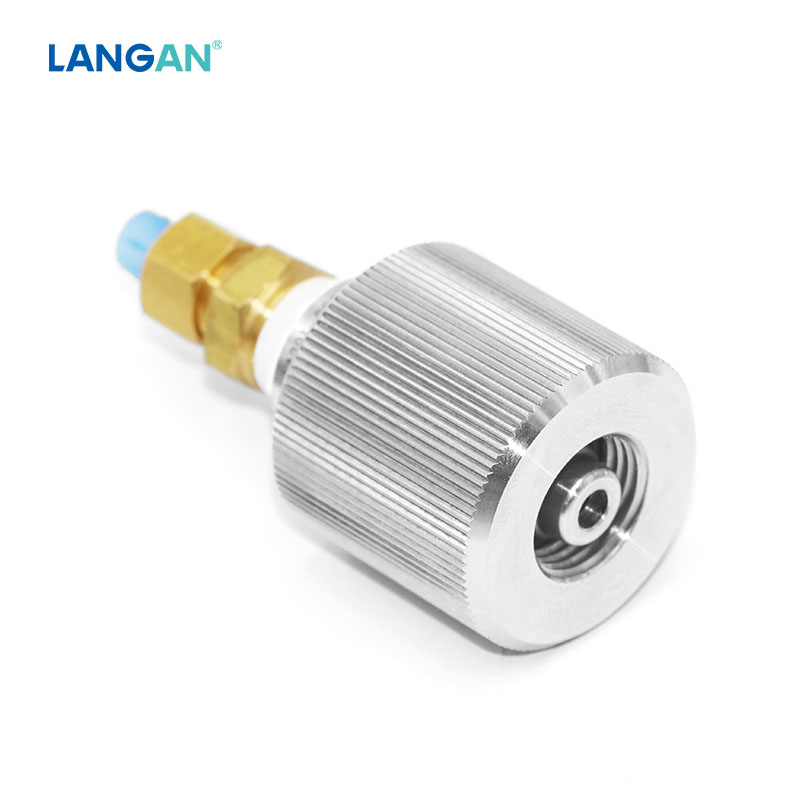

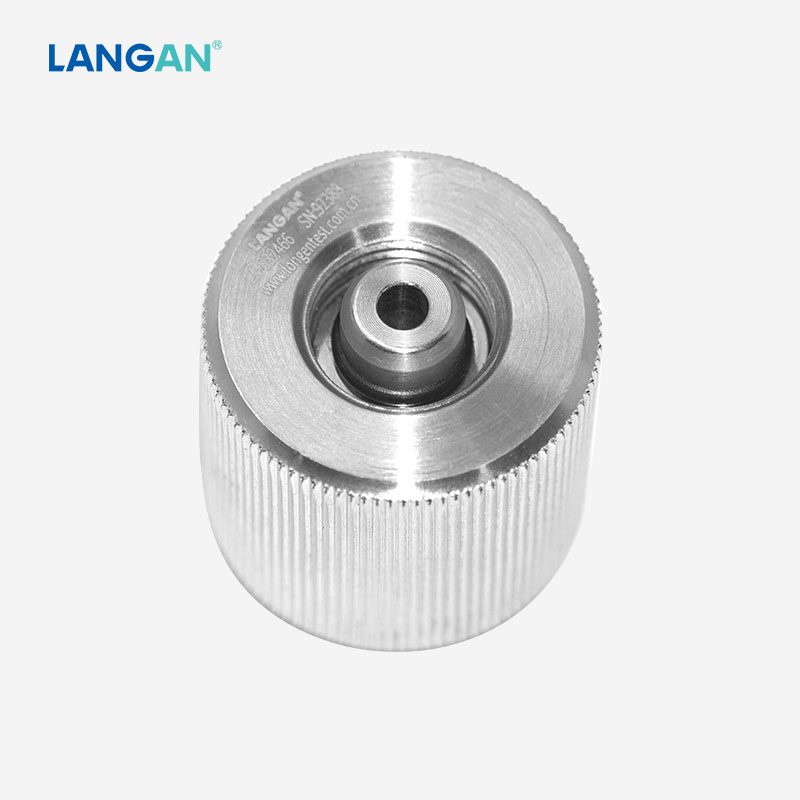

1. Описание продукта: LANGAN® LA201 быстрый соединитель для проверки герметичности
• Ручное винтовое уплотнительное соединение с резьбовыми компонентами
• Испытания под давлением и вакуумом, заполнение и закупоривание до 345 бар.
• Герметизация без ключа, герметика или ленты
• Герметичное уплотнение исключает утечку рабочей среды
• Поворотный пилотный разъем для опции

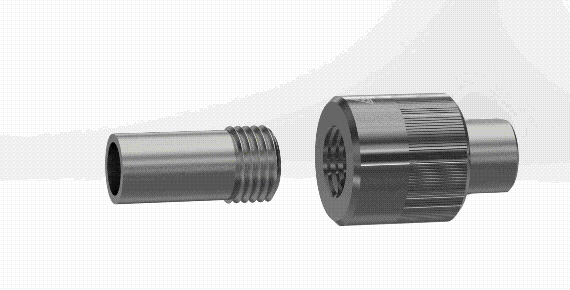

2. Инструкция по эксплуатации:
Пожалуйста, строго следуйте инструкциям по эксплуатации. Неправильная эксплуатация может привести к плохой герметизации, протечкам и риску отказа соединения, что может повлечь за собой повреждения или травмы. Не отсоединяйте соединитель под давлением. Это может привести к повреждениям или травмам.
◆ Аккуратно затяните быстроразъемный соединитель LA201 вручную в резьбу тестового образца;
◆ Слегка затяните соединитель пальцами, чтобы уплотнительное кольцо плотно прижалось;
◆ Герметичное соединение установлено, и для начала процесса испытаний можно приложить необходимое испытательное давление;
◆ По завершении процесса тестирования полностью сбросьте давление в линии подачи среды. Перед отсоединением убедитесь, что давление в разъеме полностью сброшено.
◆ Открутите разъем, чтобы отсоединить его от тестируемого образца.
3. Приложение:
LA201 Быстроразъемный соединитель подходит для проверки герметичности двигателей, баков, насосов, маслоохладителей и оборудования для электромобилей, а также систем климат-контроля автомобилей и т. д.
ПОДКЛЮЧАЕТСЯ К:
4. Как заказать:
LA201 Быстроразъемные соединители предназначены для компонентов с наружной резьбой. Обычно для оформления заказа нам необходима следующая информация:
◆ Номера деталей ◆ Диапазон давления
◆ Уровень утечки информации из СМИ/по запросу ◆ Диапазон температур
◆ Требования к пространству (контуры помех, зазоры и т. д.)
◆ Чертеж САD, 3D-модель образца для испытаний

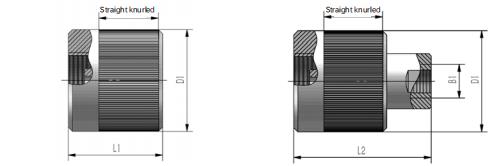

★ Для получения подробной информации о номерах деталей и размерах, пожалуйста, скачайте файл:
LA201 Quick Connector Selection Guide.
5. Как настроить:
Как поставщик быстроразъемных соединителей для проверки герметичности, мы разрабатываем быстроразъемные соединители на заказ в соответствии с конкретными требованиями клиента, чтобы они идеально адаптировались к условиям проведения испытаний, различным типам соединений и поверхностным условиям. Пожалуйста, перейдите по ссылке и запросите информацию.
