◆ Быстрое, безопасное и повторяющееся соединение
◆ Высококачественный материал
◆ Экономия времени и средств
◆ Не требуется затягивание вручную или гаечным ключом
◆ Образцы не повреждаются

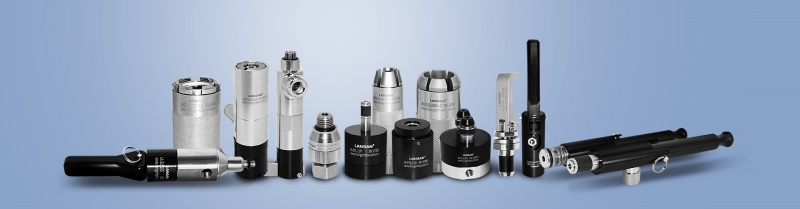

LANGAN® Quick Connector Catalog
LANGAN® LA650 Quick Connector Selection Guide
| Технические данные | |

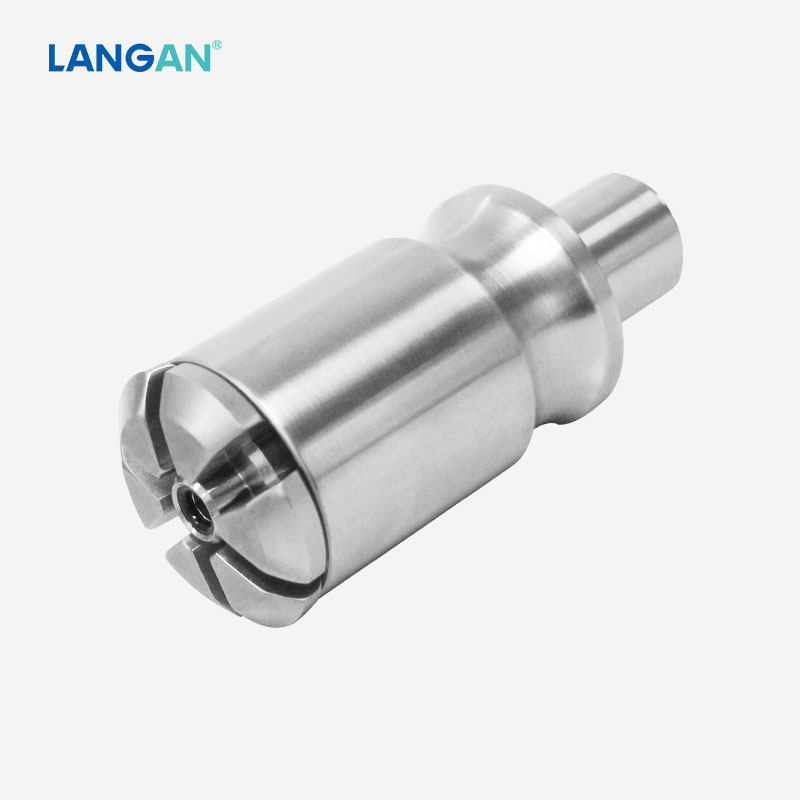

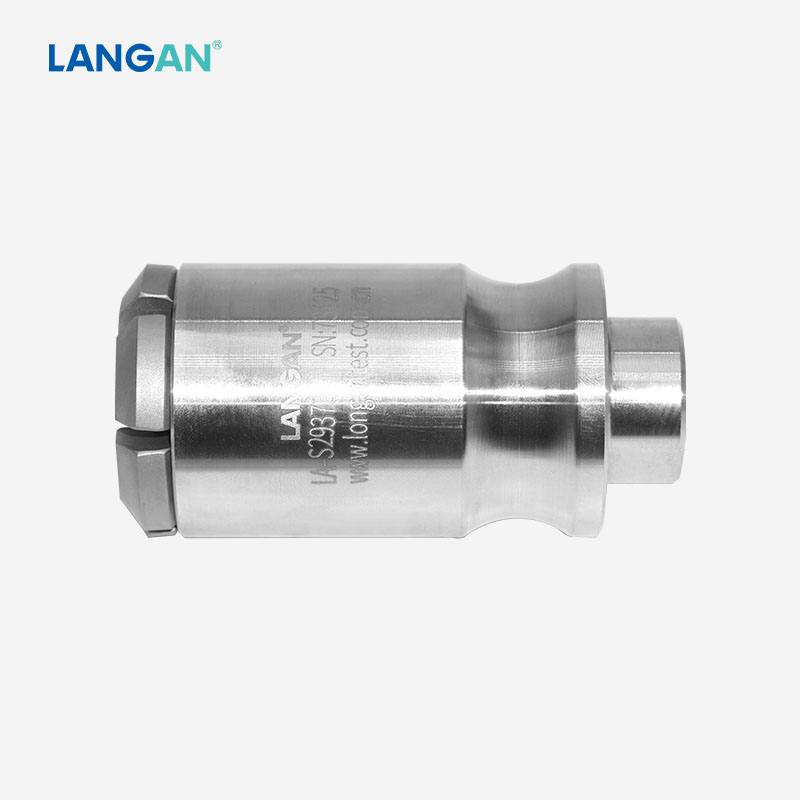

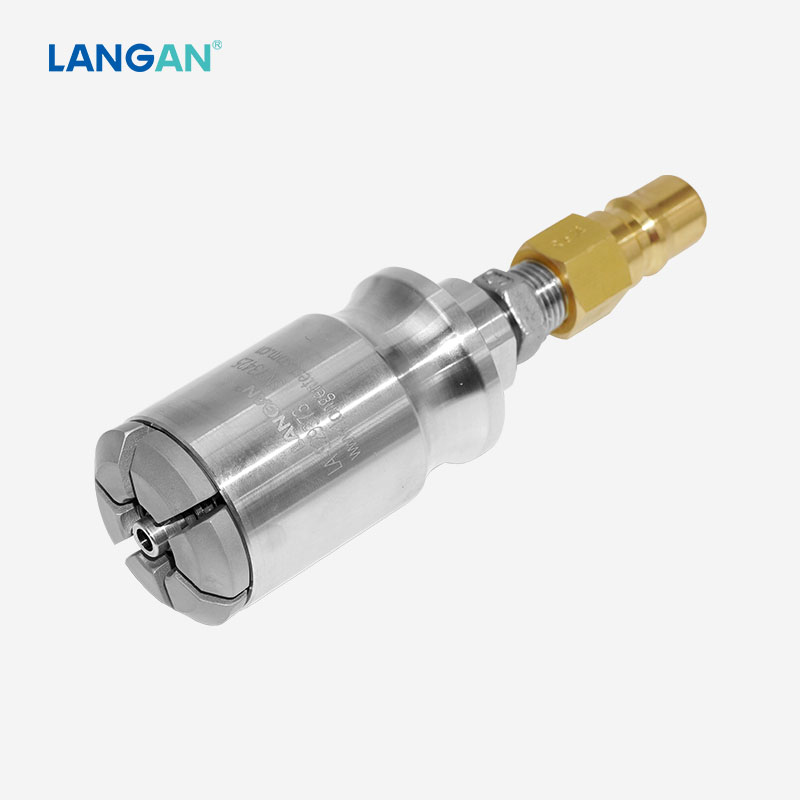

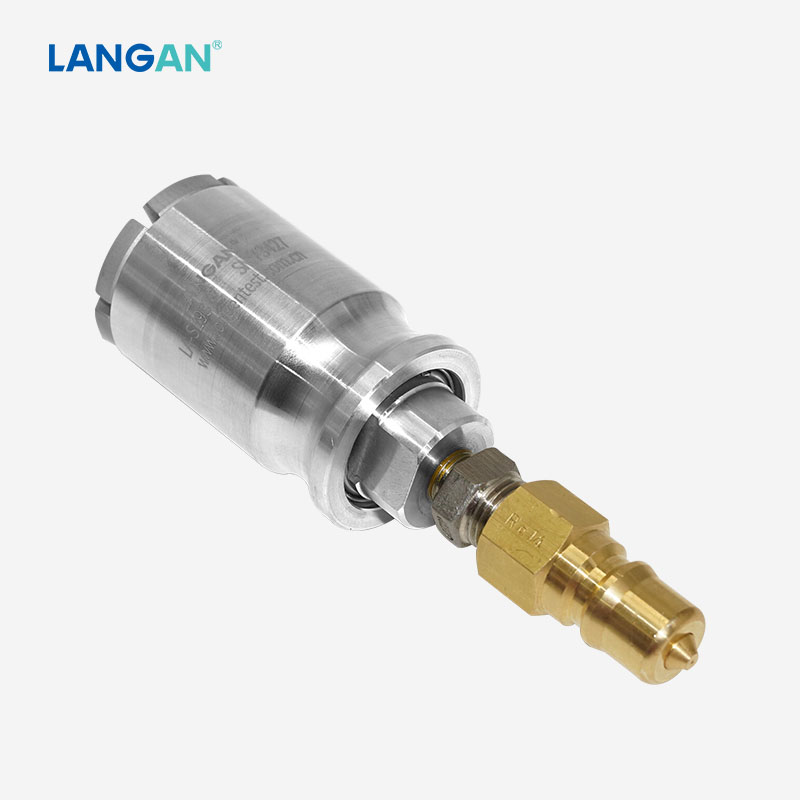

| Название продукта | LANGAN® LA650 быстроразъемный соединитель высокого давления с кулачковым замком entre roscas для проверки герметичности |
| Тип подключения | Компоненты с бортиком, ободком, буртиком, фланцем, заглушкой или внутренней/наружной резьбой |
| Рабочее давление (PS) | Отверстие В: разрежение до макс. 350 бар |
| Средства массовой информации | Масло, воздух и вода |
| Скорость утечки | 1*10-3 mbar.l/s(10-4 Pa.m3/s) |
| Диапазон температур | +5℃~+80℃ |
| Материал конструкции | Коррозионностойкая нержавеющая сталь |
| Уплотнительный материал | NBR для основных уплотнений, другие материалы доступны по запросу |
1. Спецификация: Быстроразъемный фитинг LA650 для проверки вакуума высокого давления и утечки газа применяется для проверки высокого давления и функционирования компонентов с бортиком, ободком, манжетой, фланцем, заглушкой и наружной резьбой. В автомобильной промышленности быстросъемный соединитель LA650 для проверки герметичности также используется для проверки водопроводов и топливопроводов двигателя, подводящего трубопровода тормозной системы, подводящего трубопровода компрессора и концов шлангов. Для проверки топливопровода двигателя имеется встроенный внутренний запорный клапан.

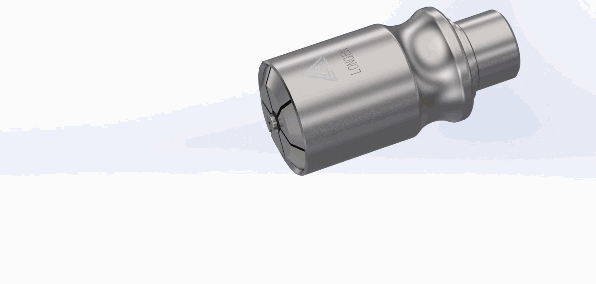

2. Operating instructions:
Пожалуйста, строго следуйте инструкциям по эксплуатации. Неправильная эксплуатация может привести к нарушению герметичности, протечке и риску повреждения соединения, что может привести к повреждению или травме. Не отсоединяйте разъем, находясь под давлением. Это может привести к повреждению или травме.
◆ Возьмитесь за соединитель с помощью скользящей втулки;
◆ Аккуратно установите соединитель прямо на испытуемый образец;
◆ Сдвиньте скользящую втулку вперед. Убедитесь, что соединитель полностью вставлен на место. Соединитель плотно прилегает к испытуемому образцу и обеспечивает герметичное соединение;
◆ Чтобы начать процесс тестирования, необходимо создать необходимое испытательное давление на входе среды;
◆ В конце процесса тестирования полностью прокачать трубопровод подачи среды. Перед отсоединением разъема обязательно сбросьте давление в соединителе;
◆ Потяните скользящую втулку назад, чтобы отсоединить соединитель с испытуемым образцом.Процесс тестирования завершен.
3. Приложение:
LA650 быстросъемный соединитель для проверки герметичности под высоким давлением предназначен для проверки высокого давления и функционирования компонентов с бортами, ободками, манжетами, фланцами, заглушками и наружной резьбой.

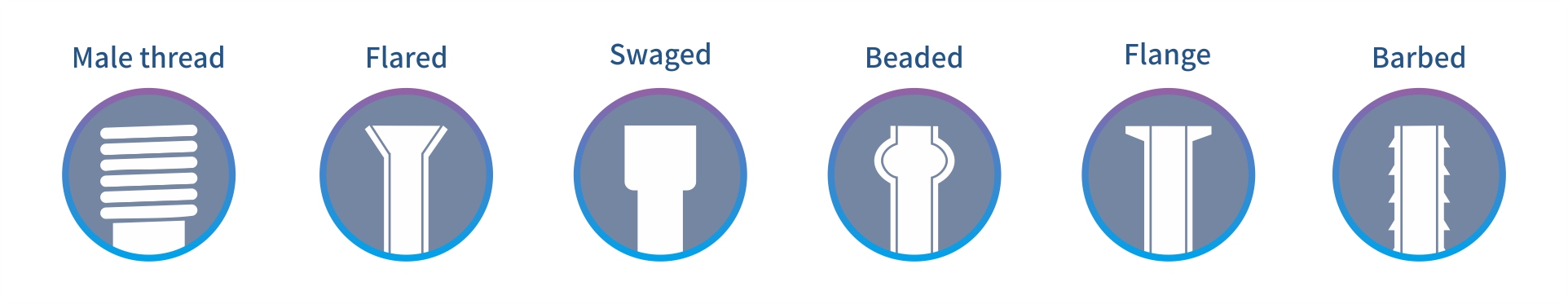

ПОДКЛЮЧАЕТСЯ К:
4. Как сделать заказ:
Быстроразъемные соединители LA650 предназначены для компонентов с наружной резьбой. Обычно для заказа нам требуется следующая информация:
◆ Номера деталей; ◆ Диапазон давлений;
◆ Материал/требуемая степень утечки; Диапазон температур; Требования к пространству (контуры сопряжения, зазоры и т.д.);
◆ CAD-чертеж, 3D-модель испытуемого образца.

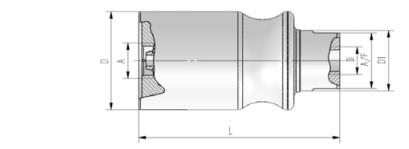

★ For detailed part numbers and dimensions, please download LA650 Quick Connector Selection Guide.
5. Как настроить:
Индивидуальные быстроразъемные соединители разрабатываются в соответствии с требованиями конкретного клиента к решениям для проверки герметичности, чтобы идеально адаптироваться к месту проведения испытаний, различным концам соединений и условиям поверхности. Пожалуйста, нажмите и свяжитесь С нами.
