◆ Максимальное вакуумное давление до 200 бар
◆ Высококачественные материалы
◆ Подключение за считанные секунды
◆ Экономия времени и средств
◆ Не требуется затягивание вручную или гаечным ключом
◆ Технология быстрого соединения

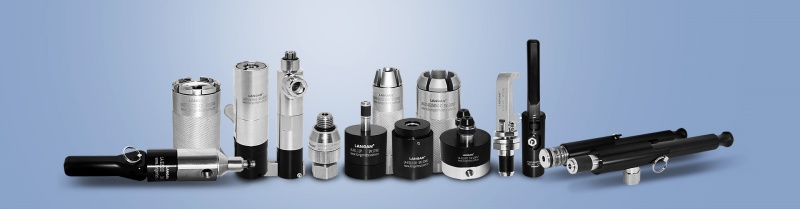

LANGAN® Quick Connector Catalog
LANGAN® LA300L Leak Test Quick Connector Selection Guide
| Технические данные | |
| Название продукта | LANGAN® LA300L Быстроразъемный соединитель для проверки герметичности гидравлического масла |
| Тип подключения | TКомпоненты с внутренней резьбой |
| Рабочее давление (PS) | Вакуум до 350 bar |
| Метод срабатывания | Рычаг или кнопка клапана для большого пальца |
| Скорость утечки | 1*10-3 mbar.l/s(10-4 Pa.m3/s) |
| Диапазон температур | +5℃~+80℃ |
| Материал | Коррозионностойкая нержавеющая сталь и анодированный алюминий, другие материалы по запросу. |
| Уплотнительный материал | Для основных уплотнений используется нитрилбутадиеновый каучук (NBR), другие материалы доступны по запросу. |

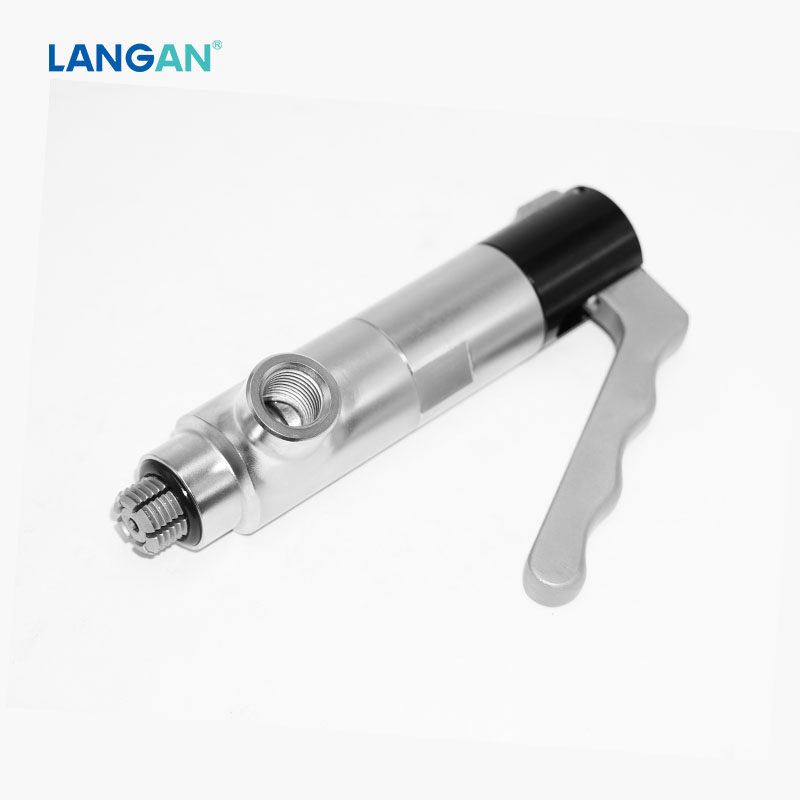

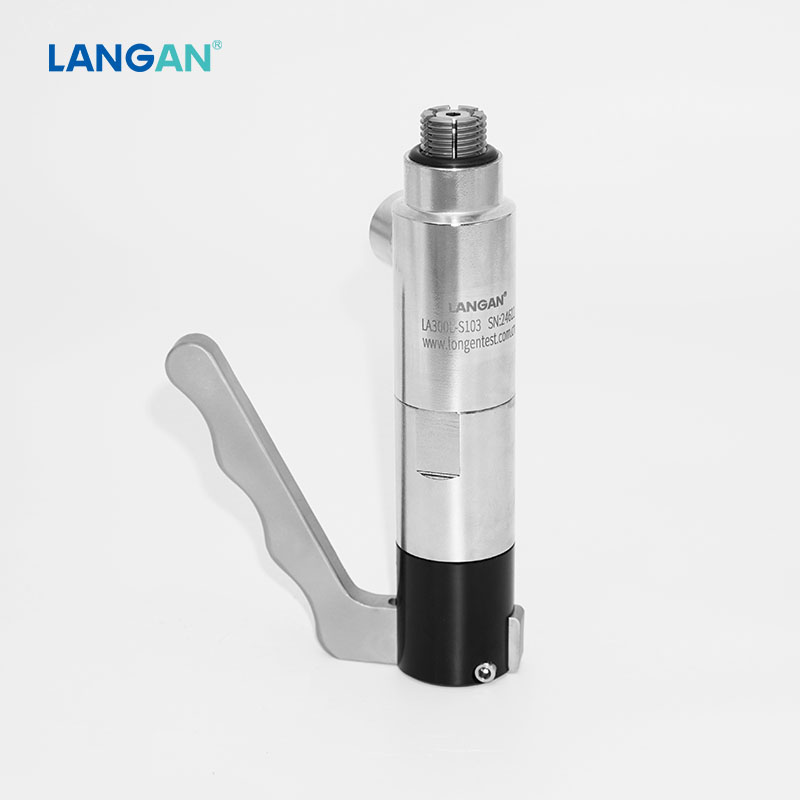

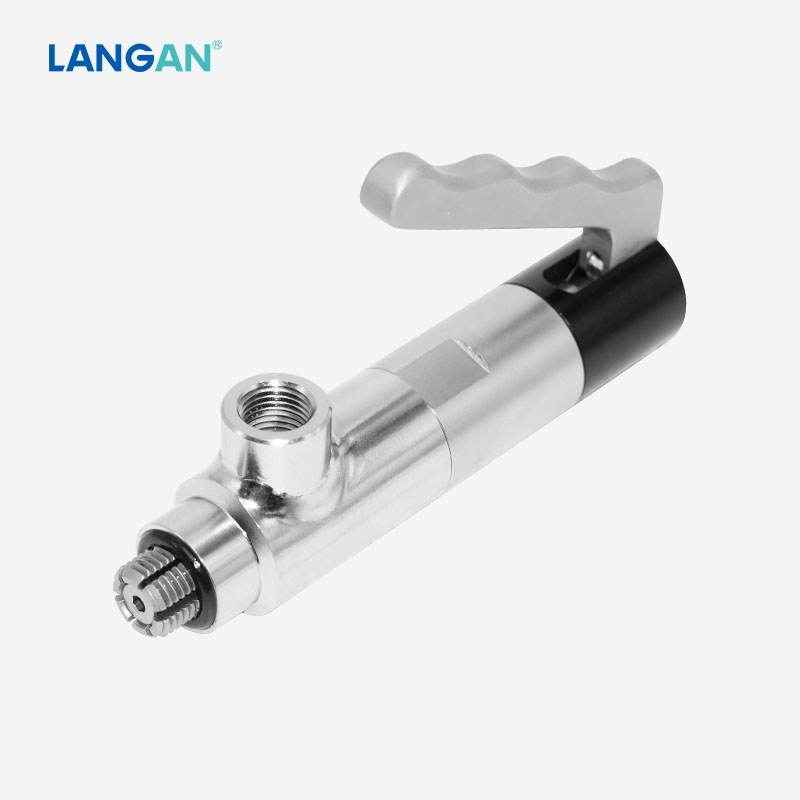

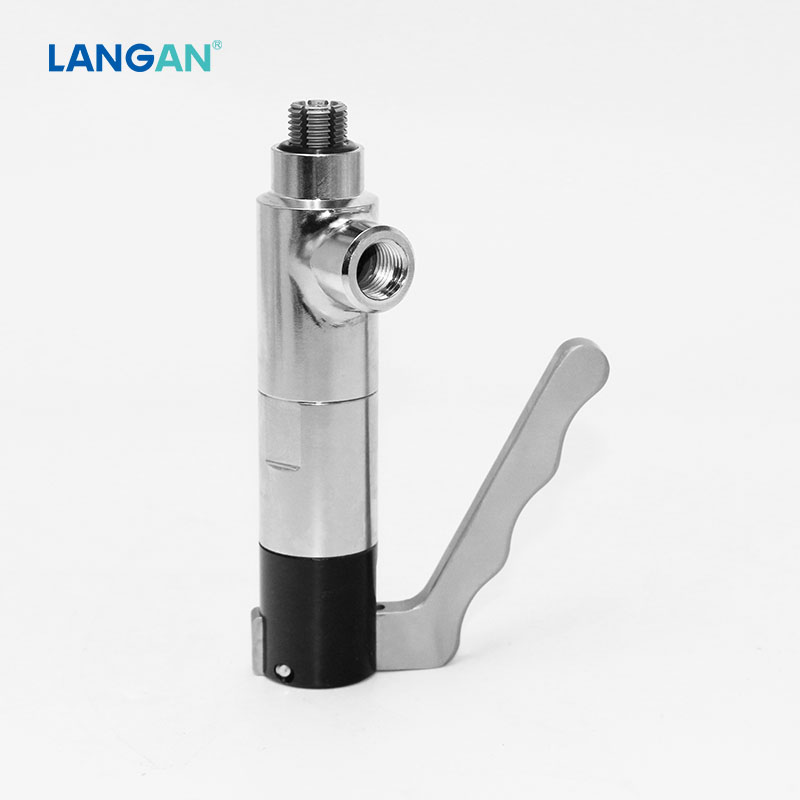

1. Описание продукта: LA300L Быстроразъемный соединитель имеет более длинную резьбу.

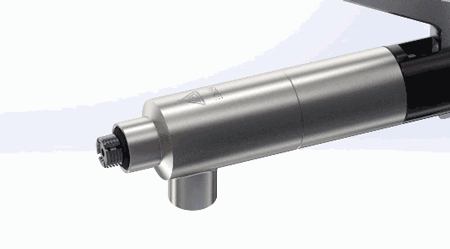

Быстроразъемный соединитель LA300L имеет конструкцию со сменным способом привода. Он имеет два способа привода: рычажный и кнопочный, что позволяет оператору менять способ привода, просто открутив заднюю часть соединителя и заменив ее другим способом привода.
2. Инструкция по эксплуатации:
Пожалуйста, строго следуйте инструкциям по эксплуатации. Неправильная эксплуатация может привести к плохой герметизации, протечкам и риску отказа соединения, что может повлечь за собой повреждения или травмы. Не отсоединяйте соединитель под давлением. Это может привести к повреждениям или травмам.
◆ Нажмите на ручной рычаг;
◆ Нажав на рычаг, вставьте разъем прямо в проверяемый образец до тех пор, пока переднее уплотнение не коснется образца. Отпустите рычаг. После этого разъем обеспечит герметичное соединение.
◆ Слегка потяните за разъем, чтобы убедиться, что он надежно подключен;
◆ Для начала процесса испытания подайте необходимое испытательное давление на входное отверстие для среды;
◆ По завершении процесса тестирования полностью сбросьте давление в линии подачи среды. Перед отсоединением убедитесь, что давление в разъеме полностью сброшено
◆ Нажмите на рычаг и потяните разъем прямо назад, чтобы отсоединить его от тестового образца.
3. Приложение:
LA300L Быстроразъемный соединитель — идеальный инструмент для работы с внутренней резьбой. Он подходит для проверки двигателей, цилиндров и клапанов.
ПОДКЛЮЧАЕТСЯ К:
4. Как заказать:
LA300L Быстроразъемные соединители предназначены для компонентов с внутренней резьбой. Обычно для оформления заказа нам необходима следующая информация:
◆ Номера деталей ◆ Диапазон давления
◆ Уровень утечки информации из СМИ/по запросу ◆ Диапазон температур
◆ Требования к пространству (контуры помех, зазоры и т. д.)
◆ Чертеж САD, 3D-модель образца для испытаний

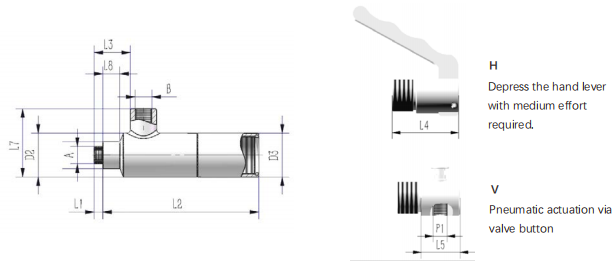

★ Для получения подробной информации о номерах деталей и размерах, пожалуйста, скачайте файл:
LA300L Quick Connector Selection Guide.
5. Как настроить:
Быстроразъемные соединители, изготовленные по индивидуальному заказу, разрабатываются с учетом конкретных требований клиента и идеально адаптируются к условиям тестирования, различным типам соединений и поверхностным условиям. Пожалуйста, перейдите по ссылке и отправьте нам запрос.
