◆ Подключение за считанные секунды
◆ Высококачественные материалы
◆ Возможность автоматизации
◆ Не требуется трудоемкая затяжка вручную или с помощью гаечного ключа
◆ Доступны версии с удлинителями штока для доступа к удаленным портам или портам, расположенным с малым межосевым расстоянием

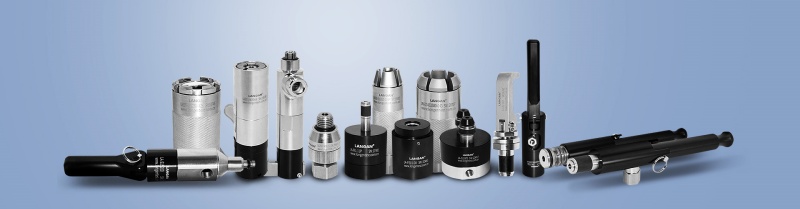

LANGAN® Quick Connector Catalog
LANGAN® LA-FI Leak Test Quick Connector Selection Guide
| Технические характеристики | |

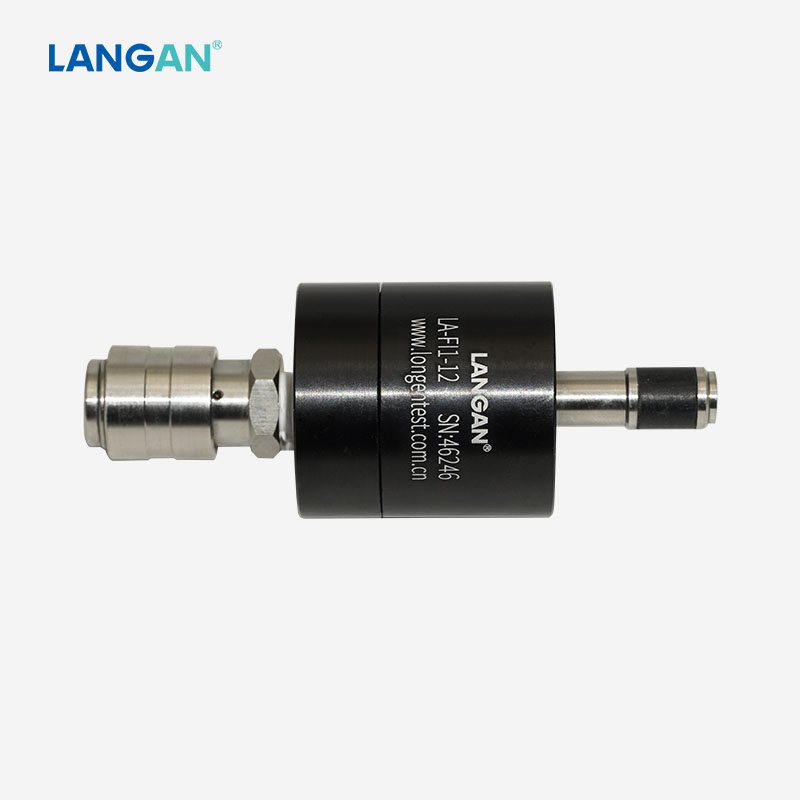

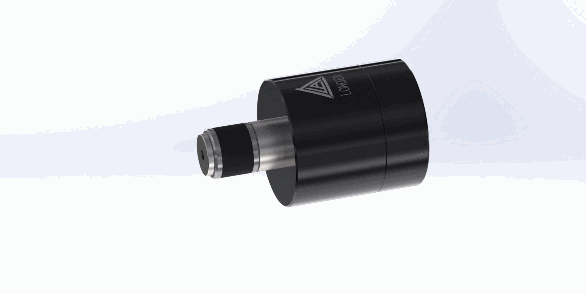

| Название продукта | LANGAN® LA-FI автоматизированный пневматический быстроразъемный соединитель для проверки герметичности |
| Тип подключения | Для соединения внутренних (охватываемых) трубок, резьбовых и гладких отверстий, а также фланцевых портов. |
| Рабочее давление (PS) |
Порт B: вакуум до 9 бар (макс.); другие исполнения — по запросу. Примечание: при работе под давлением устройство LA-FI необходимо зафиксировать с помощью крепежного приспособления. При работе в режиме вакуума фиксация LA-FI не требуется. |

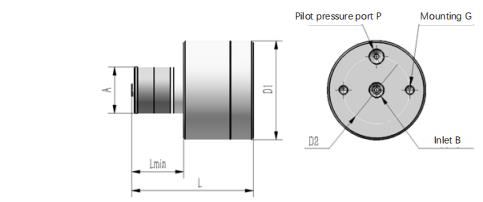

| Давление управления | Порт P: сжатый воздух, 4–12 bar |
| Скорость утечки | 1*10-3 mbar.l/s(10-4 Pa.m3/s) |
| Диапазон температур | +5℃~+80℃ |
| Материал | Корпус / поршень / корпус уплотнения: изготовлены из алюминия |
| Уплотнительный материал | NBR, уретановые уплотнения для применений с высокой степенью износа являются дополнительными, для резьбовых соединений входят в стандартную комплектацию. |
1. Характеристики:

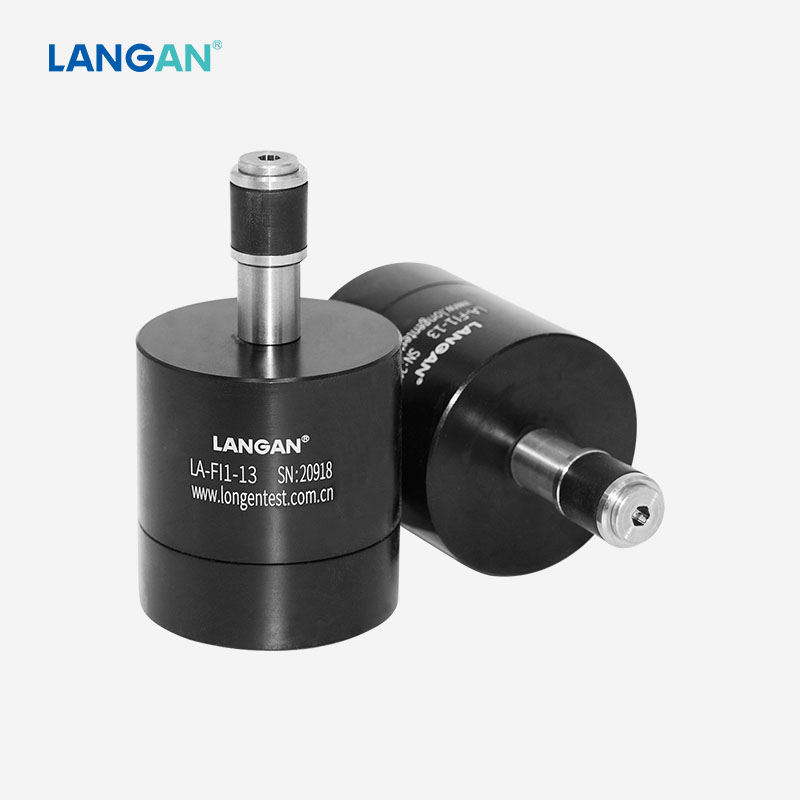

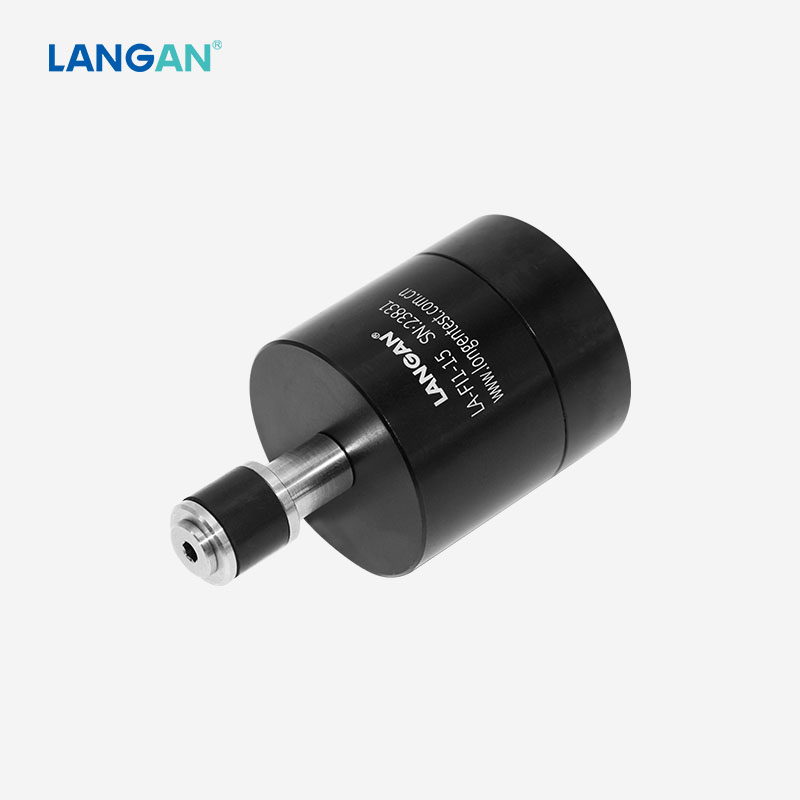

LANGAN® LA-FI Быстроразъемные соединения для автоматизированного контроля герметичности обеспечивают мгновенную герметизацию внутренних отверстий, отверстий неправильной или шероховатой формы, а также деталей с внутренней резьбой.
Благодаря пневматическому приводу эти соединения идеально подходят для контроля качества в процессе производства. Принцип действия соединения основан на силе трения между уплотнением и поверхностью испытуемой детали, поэтому на контактную поверхность не должны попадать вода или смазочные материалы. Соединение не оказывает на испытуемую деталь ни бокового, ни осевого воздействия.
2. Инструкция по эксплуатации:
Строго соблюдайте порядок выполнения операций. Неправильная эксплуатация может привести к нарушению герметичности, утечке и риску разъединения, что чревато повреждением оборудования или травмами. Не отсоединяйте разъем, пока система находится под давлением — это может привести к повреждениям или травмам.

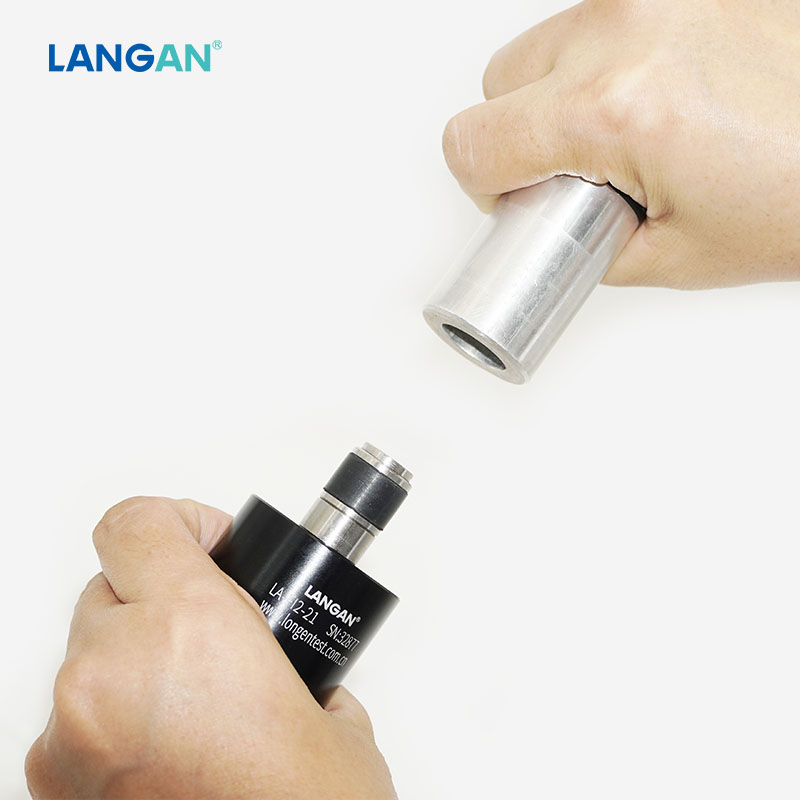

◆ Зафиксируйте быстроразъемное соединение с помощью подходящего крепежного устройства. Аккуратно вставьте разъем в испытуемое изделие, соблюдая соосность.
◆ Подайте на разъем требуемое давление управления (пилотное давление). Это обеспечит герметичность соединения.
◆ Затем подайте требуемое испытательное давление на входной штуцер для начала процесса испытания.
◆ По завершении испытания полностью сбросьте давление в линии подачи рабочей среды. Обязательно сбросьте давление в разъеме перед его отсоединением.
◆ Сбросьте давление в линии управления (пилотной линии).
◆ Разъем можно снять, потянув его прямо назад.
3. Применение:

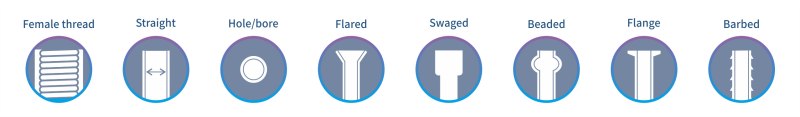

Быстроразъемные соединения для пневматических систем используются в автоматизированных технологических процессах. Доступны следующие типы соединений:
Подключается к:
4. Как сделать заказ:
Быстроразъемные соединения серии LA-FI с пневматическим приводом предназначены для проверки на герметичность компонентов с внутренней резьбой. Они также могут использоваться при испытаниях шлангов для электромобилей.
Для оформления заказа обычно требуется следующая информация:
◆ Артикулы изделий ◆ Диапазон давления
◆ Рабочая среда / требуемая норма утечки ◆ Диапазон температур
◆ Ограничения по габаритам (контуры, зазоры и т. д.)
◆ CAD-чертеж или 3D-модель испытуемого изделия
★ Для получения подробной информации о номерах деталей и размерах, пожалуйста, скачайте файл LA-FI Quick Connector Selection Guide.
5. Специальные типы быстроразъемных соединений LA-FI для обнаружения утечек:
Если стандартные изделия не отвечают вашим требованиям, возможно предоставление индивидуального решения для задач специального типа.

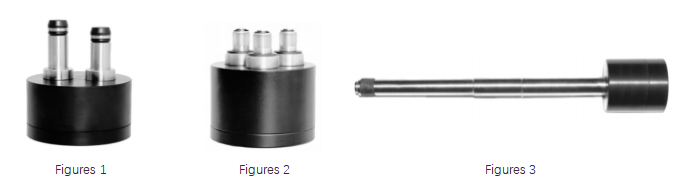

На рисунках 1 и 2 представлены быстроразъемные соединения для испытаний под давлением или герметизации нескольких портов, расположенных с малым межосевым расстоянием;
На рисунке 3 показано быстроразъемное соединение с удлиненным штоком, предназначенное для герметизации поверхностей, недоступных для стандартных соединителей.

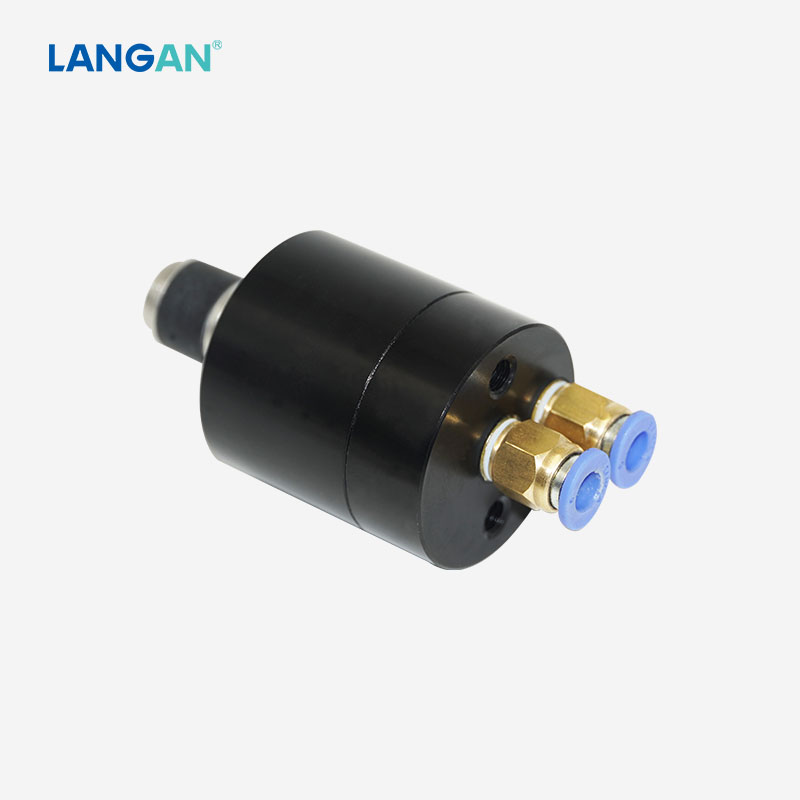

6. Варианты индивидуального исполнения:
Быстроразъемные соединения LA-FI для испытаний на герметичность разрабатываются по индивидуальному заказу с учетом конкретных требований клиента. Они идеально адаптируются к ограниченному пространству для проведения испытаний, различным типам присоединительных элементов и состоянию поверхности (гладкая, шероховатая, замасленная или с резьбой). Нажмите здесь, чтобы отправить нам запрос.
