◆ Высококачественный материал;
◆ Мгновенное подключение;
◆ Для испытаний под водой, при понижении давления и в гелии;
Технические данные◆ Для подключения в прямые трубы и отверстия;
◆ Не требуется затяжка вручную или гаечным ключом, отнимающая много времени;
◆ Не требуется регулировка уплотнения

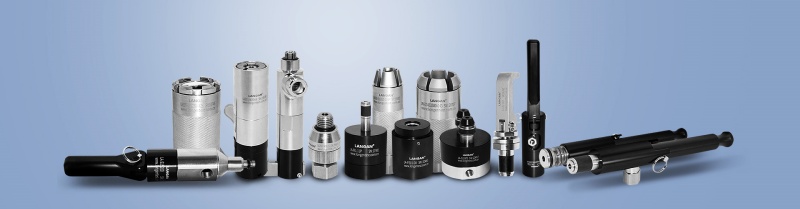

LANGAN® Quick Connector Catalog
LANGAN® LA801 Leak Test Quick Connector Selection Guide
| Технические данные | |

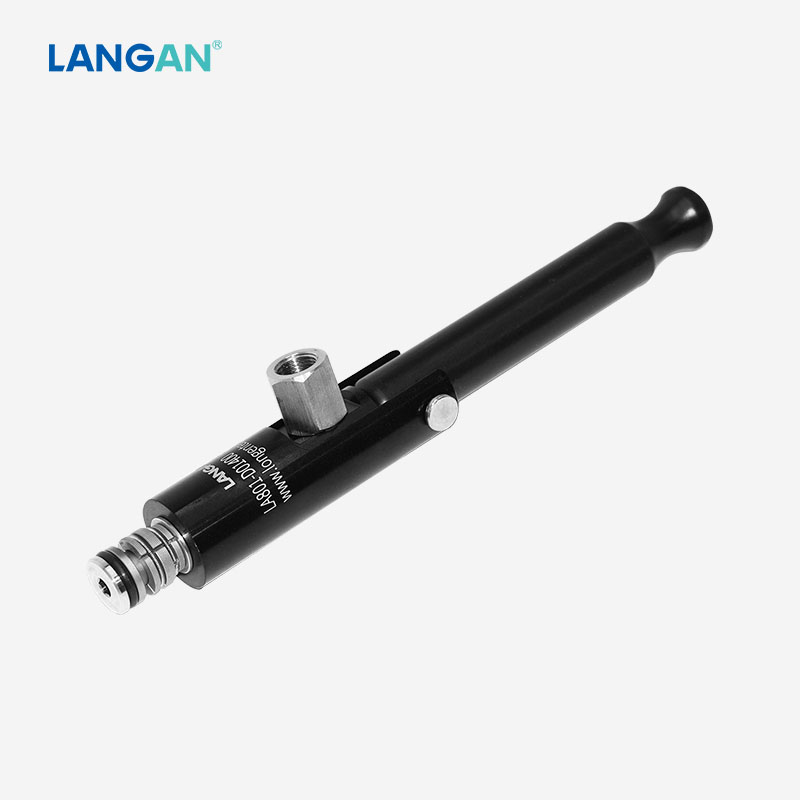

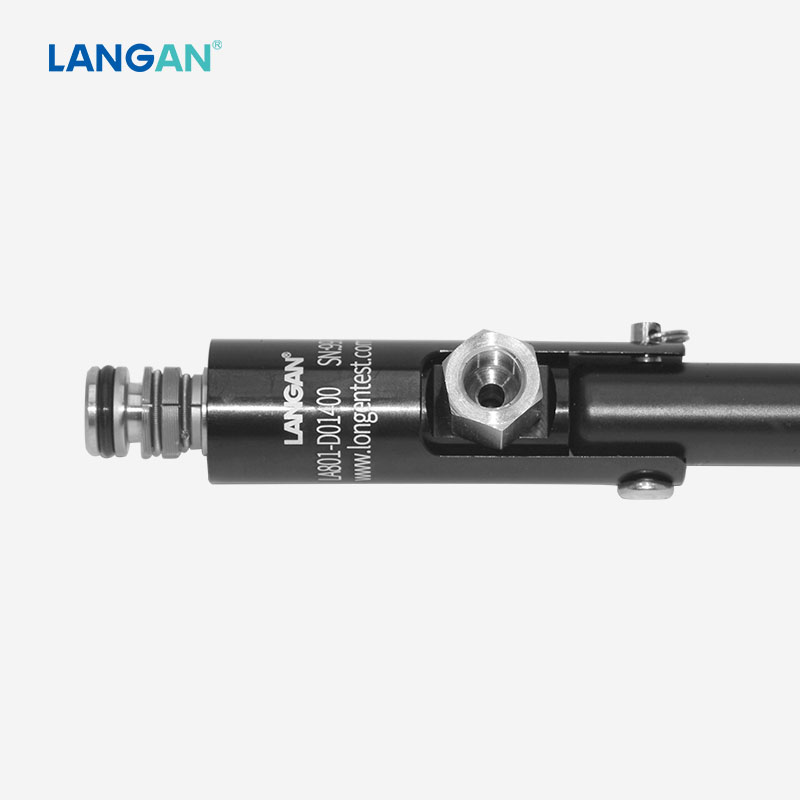

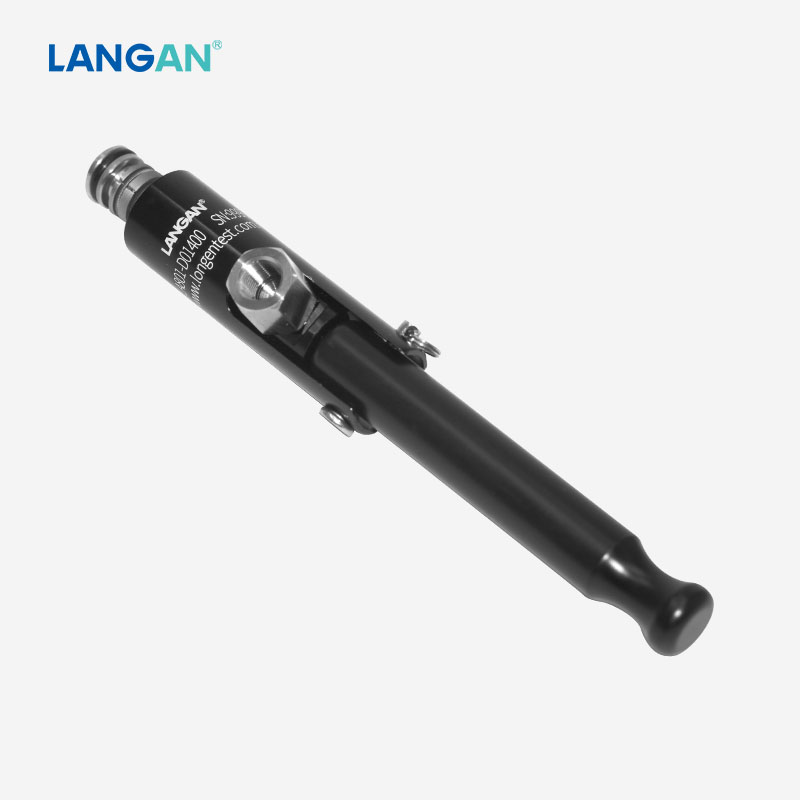

| Название продукта | LA801 Быстроразъемное соединение для проверки герметичности (гелиевый тест) отверстий и внутренних полостей прямых труб под давлением до 70 бар. |
| Тип подключения | Внутренние поверхности труб / внутренние каналы |
| Рабочее давление (PS) | Порт B: вакуум до макс. 70 бар |
| Способ приведения в действие | Зажимной рычаг |
| Скорость утечки | 1*10-3 mbar.l/s(10-4 Pa.m3/s) |
| Диапазон температур | +5℃~+80℃ |
| Материал |
Зажимная губка: коррозионностойкая нержавеющая сталь; Корпус (закаленный): анодированный алюминий |
| Уплотнительный материал | NBR и другие материалы — по запросу. |
1. Технические характеристики: Быстроразъемное соединение LA801 предназначено для проведения испытаний прямых трубок и отверстий (по внутреннему диаметру) под водой, а также методами падения давления и гелиевого течеискания.
Разъем оснащен встроенным предохранительным механизмом, предотвращающим случайное отсоединение под давлением. Система уплотнения обеспечивает долговечность и высокую герметичность соединения в процессе испытаний.
Твердость материала испытуемого изделия: При шероховатости поверхности выше Ra 0,32 и твердости ниже 95 HRB эффективное уплотнение обеспечивается при номинальном давлении; если твердость изделия составляет менее 40 HRB, то для обеспечения герметичности шероховатость поверхности должна быть выше Ra 0,16; возможно подключение медных труб и изделий из других материалов в соответствии с требованиями.

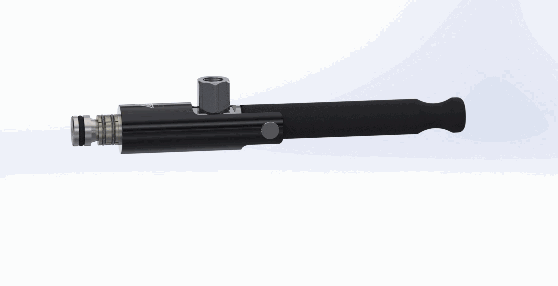

2. Инструкция по эксплуатации:
Строго соблюдайте порядок выполнения операций. Неправильные действия могут привести к нарушению герметичности, утечке и риску разъединения, что чревато повреждением оборудования или травмами. Не разъединяйте соединение, находящееся под давлением, — это может привести к повреждению или травмам.
◆ Аккуратно вставьте испытуемое изделие в разъем, удерживая его прямо;
◆ Поверните зажимной рычаг вниз на 90°. При этом разъем обеспечит герметичное соединение. Слегка потяните за разъем, чтобы убедиться в надежности фиксации;
◆ Подайте требуемое испытательное давление на входной штуцер для начала процесса испытания;
◆ По завершении испытания полностью сбросьте давление в линии подачи рабочей среды. Обязательно сбросьте давление в разъеме перед его отсоединением;
◆ Поверните зажимной рычаг и, потянув разъем прямо назад, отсоедините его от испытуемого изделия.
3. Приложение:
Обеспечивает мгновенное подключение и отключение для герметизации прямых трубок и внутренних отверстий. Основные области применения: вакуумные испытания, испытания давлением, проверка на падение давления, гелиевые испытания и т. д.

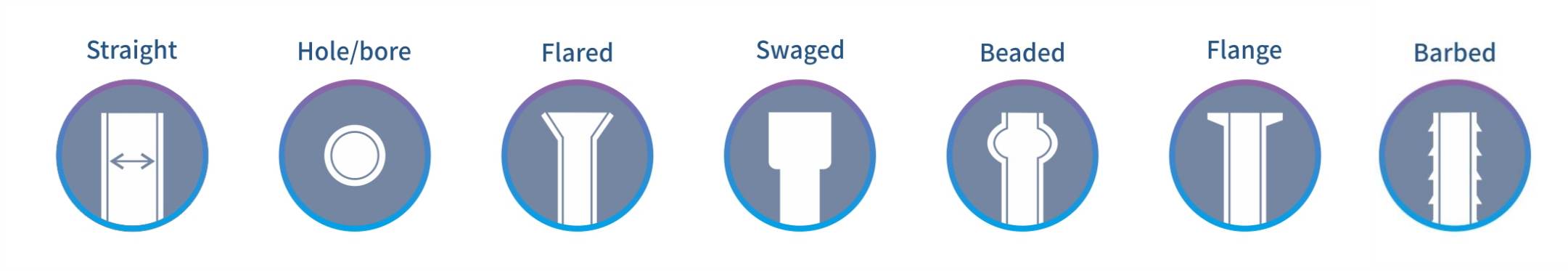

ПОДКЛЮЧАЕТСЯ К:
4.Как оформить заказ:
Быстроразъемные соединения LA801 предназначены для подключения к прямым трубкам и отверстиям. Для оформления заказа обычно требуется следующая информация:
◆ Артикулы (номера изделий) ◆ Диапазон давления
◆ Рабочая среда / допустимая утечка ◆ Диапазон температур
◆ Ограничения по габаритам (контуры, зазоры и т. д.)
◆ CAD-чертеж или 3D-модель испытуемого изделия

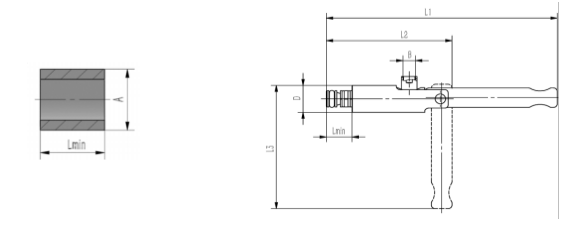

★ Для получения подробной информации о номерах деталей и размерах, пожалуйста, скачайте файл. LA801 Quick Connector Selection Guide.
5. Варианты индивидуального исполнения:
Быстроразъемные соединения LA801 могут быть изготовлены по индивидуальному заказу с учетом конкретных требований клиента, что обеспечивает их идеальную адаптацию к условиям испытательного участка, различным типам подключаемых элементов и состоянию поверхностей. Нажмите здесь, чтобы отправить нам запрос.
