◆ Простота в эксплуатации;
◆ Тип A (согласно стандартам SAE J2600 и ISO 17268);
◆ Совместимость с приемным штуцером HR1;
◆ Сменный интерфейс передачи данных;
◆ Высокая пропускная способность, сокращенное время заправки;
◆ Рециркуляция стравливаемого газа;
◆ Пластиковый термозащитный кожух;
◆ Технология фиксации зажимами LANGAN®;
◆ Кодировка по давлению и типу газа;
Hydrogen Fueling Components Manual
HF16-35AD Hydrogen Fueling Nozzle Selection Guide
| Технические характеристики | |

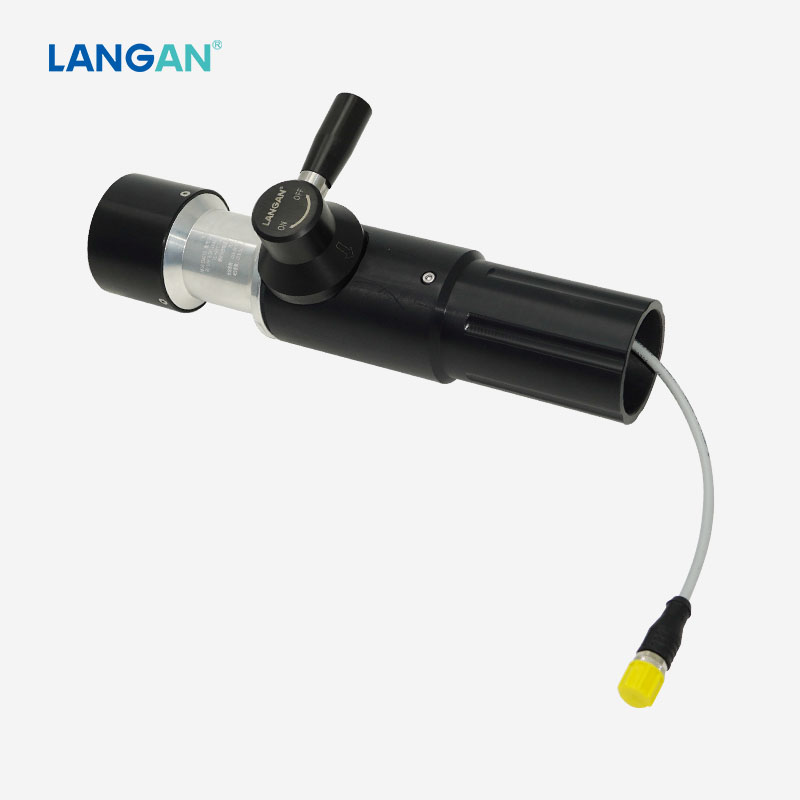

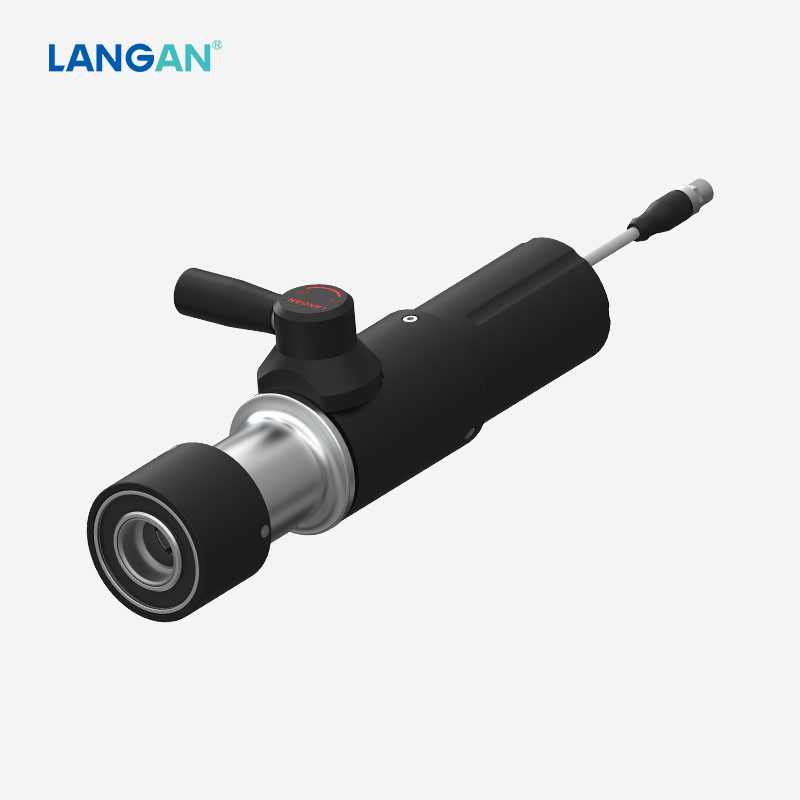

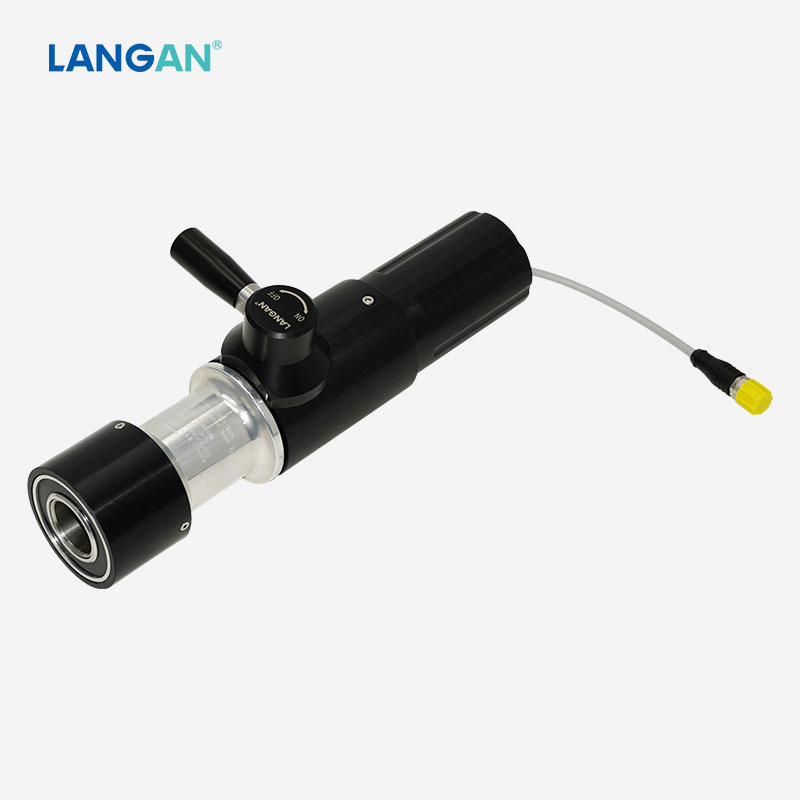

| Название продукта | LANGAN® HF16-35AD H₂ 35MPa Заправочный пистолет для водорода с интерфейсом передачи данных |
| Номинальный диаметр DN | 8mm |
| Диапазон давления | PN=35MPa, PS=45MPa |
| Диапазон температур рабочей среды | -20∼+85℃ |
| Диапазон температуры окружающей среды | -40∼+85℃ |
| Материал | Коррозионностойкий |
| Уплотнительный материал | Водородостойкий |
| Тип сопла | Type A, в соответствии со стандартами SAE J2600:2015 (и предыдущими версиями) и ISO 17268:2012 (и предыдущими версиями) соответственно |
| Дизайн | С пластиковой теплозащитой, системой рециркуляции газов и интерфейсом передачи данных |
| Масса | Appro. 2.8kg |
| Нормативы тестирования и сертификат | Прошло государственные испытания на соответствие требованиям к взрывозащищенному оборудованию и получило сертификат взрывозащиты. |
1. Описание:
Заправочный пистолет LANGAN® HF16-35AD (H₂, 35 МPa) с интерфейсом передачи данных специально разработан для заправки водородом легковых автомобилей, вилочных погрузчиков и других транспортных средств.
Устройство обеспечивает простоту и удобство процесса заправки. Вставьте пистолет в заправочный разъем на транспортном средстве до упора. Поверните рычаг управления на 180° — начнется подача газа. По завершении заправки поверните рычаг управления на 180° в обратном направлении, чтобы прекратить подачу газа и отсоединить пистолет.
Наконец, извлеките пистолет из заправочного разъема. Процесс заправки завершен.

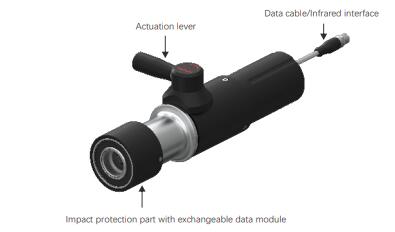

2. Конструктивные решения для обеспечения безопасности:
◆ Кодировка диапазона давления и типа газа: исключает риск превышения максимально допустимого давления и ошибки, связанные с использованием природного газа вместо водорода в процессе заправки;
◆ Механизм фиксации заправочного узла: специально разработан для условий частых подключений и отключений при заправке водородом под высоким давлением, обеспечивая максимальную безопасность операторов;
◆ Защита от ударов и воздействия низких температур: повышает уровень безопасности и долговечность заправочного пистолета при эксплуатации в сложных условиях;
◆ Инфракрасный интерфейс передачи данных: обеспечивает обмен информацией между водородным электромобилем (FCEV) и заправочной станцией; позволяет передавать данные о процессе заправки по инфракрасному каналу связи, обеспечивая мониторинг заправки водородом в режиме реального времени.
3. Применение:
Заправочный пистолет для водорода устанавливается на водородной топливораздаточной колонке на станции самообслуживания и предназначен для быстрой заправки водородом.
4. Comparision of LANGAN® Hydrogen Refueling Nozzle:
| Nozzle No. | Nominal Bore (DN) | Pressure PN | Weight | Nozzle type | Data interface | Applicable | Compatible receptable |
| HF16-35A | 8mm | 35MPa | 2.5kg | Type A | Without | Light duty vehicles | HR1-35A |
| HF16-35AD | 8mm | 35MPa | 2.8kg | Type A | With | Light duty vehicles | |
| HF25-35A | 12mm | 35MPa | 4.7kg | Type A | Without | Buses＆turcks | HR5-35A |
| HF17-70A | 4mm | 70MPa | 2.2kg | Type C | Without | Light duty vehicles | HR1-70A |
| HF17-70AND | 4mm | 70MPa | 2.7kg | Type C | With | Light duty vehicles |
5. Как сделать заказ:
Обладая многолетним опытом и глубокими знаниями в сфере водородной заправочной инфраструктуры, мы предлагаем профессиональные решения для заправки водородом. Пожалуйста, обращайтесь к нам с запросами. Возможно изготовление водородных заправочных разъемов по индивидуальному заказу.
★ Для получения подробной информации, пожалуйста, скачайте материалы.
