◆ Совместимость с заправочными штуцерами стандарта HR5-35A H2;
◆ Простота в эксплуатации;
◆ Безопасность при отсоединении;
◆ Высокая скорость потока, сокращенное время заправки;
◆ Рециркуляция стравливаемого газа;
◆ Пластиковый термозащитный кожух;
◆ Технология фиксации зажимами LANGAN®;
◆ Кодировка по давлению и типу газа.
Hydrogen Fueling Components Manual
HF25-35A Hydrogen Fueling Nozzle Selection Guide
| Technical data | |

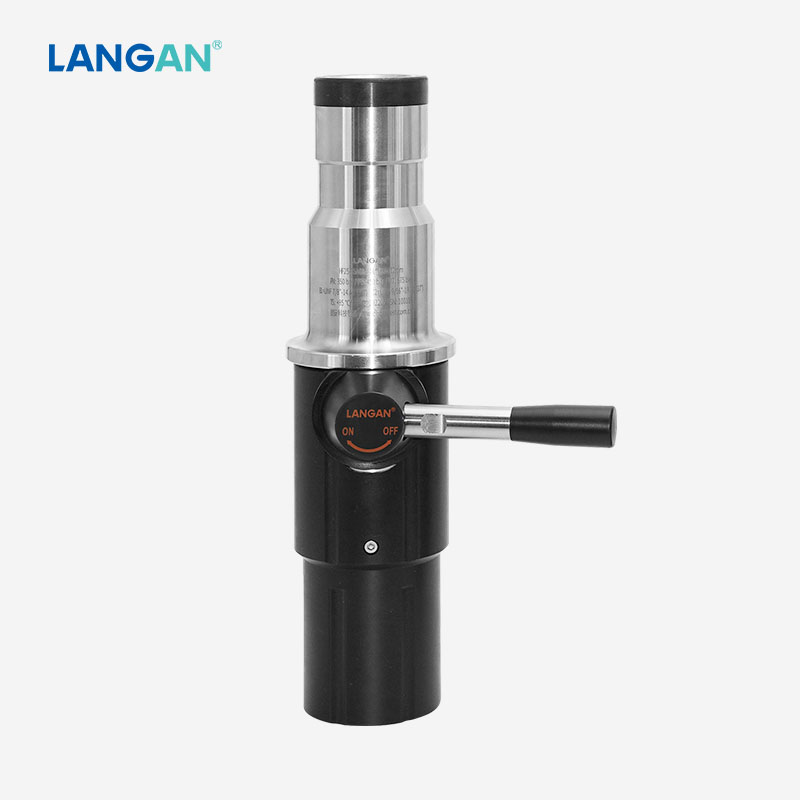

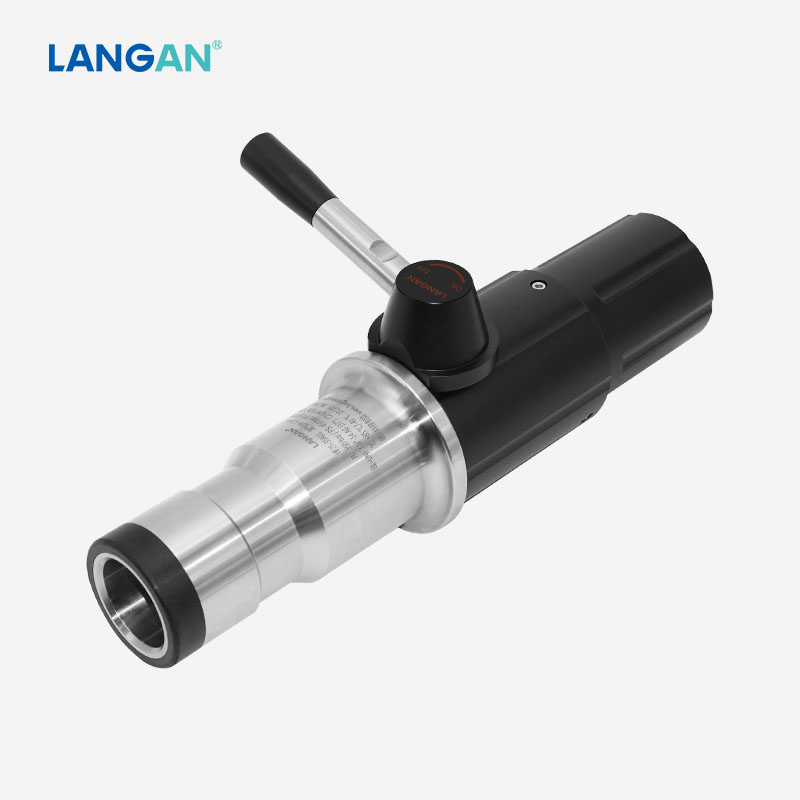

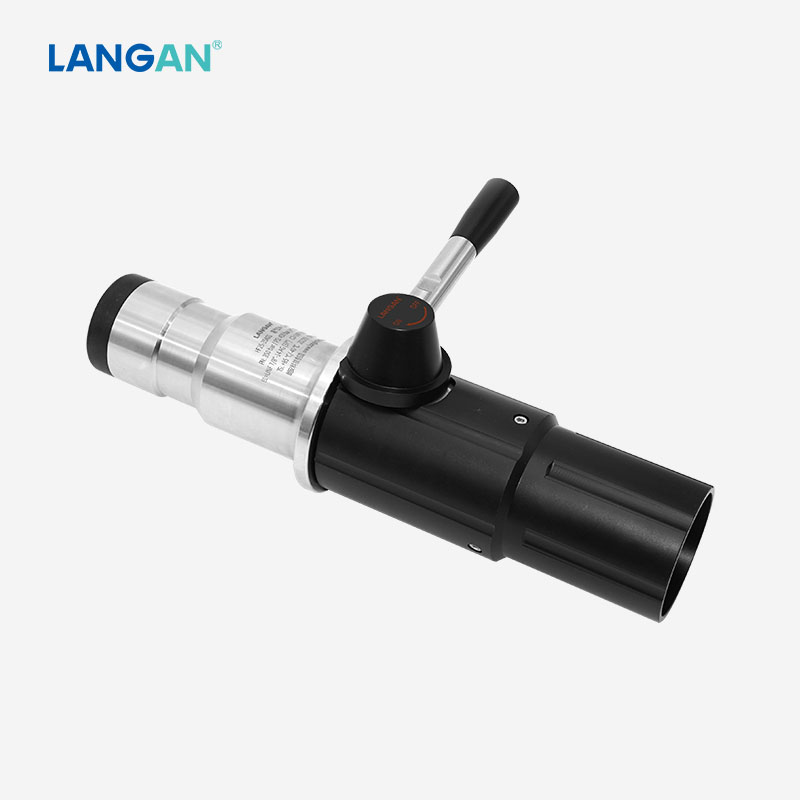

| Product name | LANGAN® Hydrogen Fueling Nozzle 35MPa HF25-35A for refueling of buses and trucks |
| Nominal bore DN | 12mm |
| Pressure range | PN=35MPa, PS=45MPa |
| Media temperature range | -20∼+85℃ |
| Ambient temperature range | -40∼+85℃ |
| Material | Corrosion resistant |
| Sealing material | Hydrogen resistant |
| Nozzle type | Type A, as per SAE J2600: 2015 and previous, ISO17268: 2012 and previous respectively |
| Design | With plastic thermal protection and gas recirculation |
| Weight | About 4.7kg |
| Test and certificate | Test according to SAE J2600:2002 |
1. Описание:
Заправочный пистолет LANGAN® HF25-35A (на давление 35 МПа) специально разработан для быстрой заправки автобусов и грузовых автомобилей на водородных станциях самообслуживания при давлении до 35 МПа.

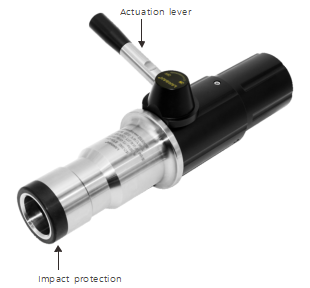

Устройство обеспечивает удобство процесса заправки автобусов и грузовиков. Вставьте пистолет в заправочный разъем автомобиля до упора. Поверните рычаг управления на 180° — начнется подача водорода. По завершении заправки поверните рычаг управления на 180° в обратном направлении, чтобы прекратить подачу газа и отсоединить устройство. Наконец, извлеките пистолет из разъема. Процесс заправки завершен.
2. Конструктивные решения для обеспечения безопасности:
◆ Кодировка диапазона давления и типа газа: исключает риск превышения максимально допустимого давления и ошибочной заправки природным газом;
◆ Механизм фиксации захвата: специально разработан для условий частых подключений и отключений в процессе заправки водородом под высоким давлением, обеспечивая оптимальную безопасность операторов;
◆ Защита от ударов и воздействия низких температур: повышает уровень безопасности и долговечность заправочного пистолета при эксплуатации в сложных условиях.
3. Применение:
Заправочный пистолет для водорода устанавливается на водородной топливораздаточной колонке на станции самообслуживания и предназначен для быстрой заправки водородом.
4. Сравнение заправочного пистолета LANGAN® для водорода:
| Nozzle No. | Nominal Bore (DN) | Pressure PN | Weight | Nozzle type | Data interface | Applicable | Compatible receptable |
| HF16-35A | 8mm | 35MPa | 2.5kg | Type A | Without | Light duty vehicles | HR1-35A |

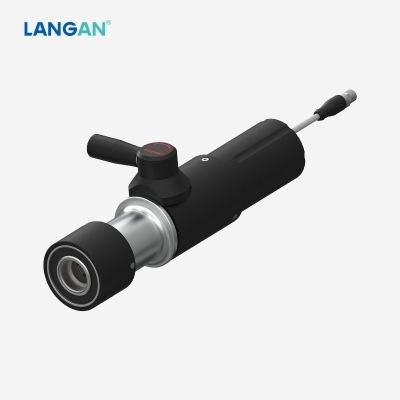

| HF16-35AD | 8mm | 35MPa | 2.8kg | Type A | With | Light duty vehicles | |
| HF25-35A | 12mm | 35MPa | 4.7kg | Type A | Without | Buses＆turcks | HR5-35A |

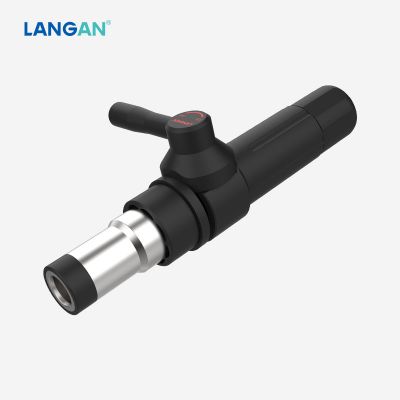

| HF17-70A | 4mm | 70MPa | 2.2kg | Type C | Without | Light duty vehicles | HR1-70A |
| HF17-70AND | 4mm | 70MPa | 2.7kg | Type C | With | Light duty vehicles |
5. Как сделать заказ:
Обладая многолетним опытом и глубокими знаниями в сфере водородной заправочной инфраструктуры, мы предлагаем профессиональные решения для заправки водородом. Пожалуйста, обращайтесь к нам с запросами. Возможно изготовление водородных заправочных разъемов по индивидуальному заказу.
★ Для получения подробной информации, пожалуйста, скачайте материалы.
