◆ Высокое давление 70 МПа.
◆ Водородное сопло типа C согласно SAEJ2600: 2015, статья 3.7.
◆ Совместим с водородным резервуаром HR1-70A;
◆ Сменный интерфейс данных (ENR)
◆ Интегрирован с линией продувки азотом.
◆ Поворотное соединение на 250° для воздухозаборника
Hydrogen Fueling Components Manual

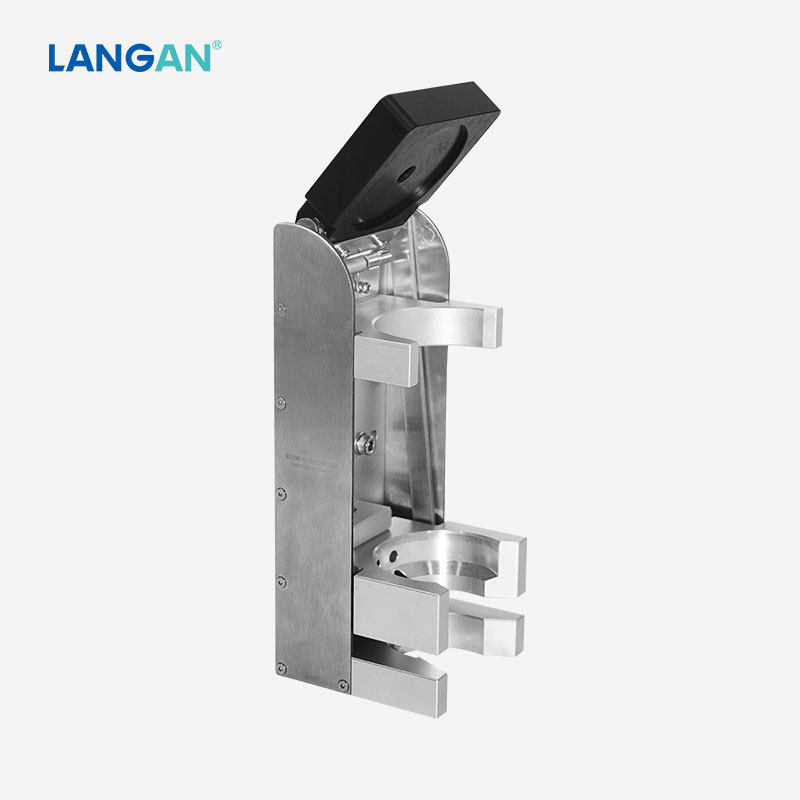

HF17-70AND Hydrogen Fueling Nozzle Selection Guide

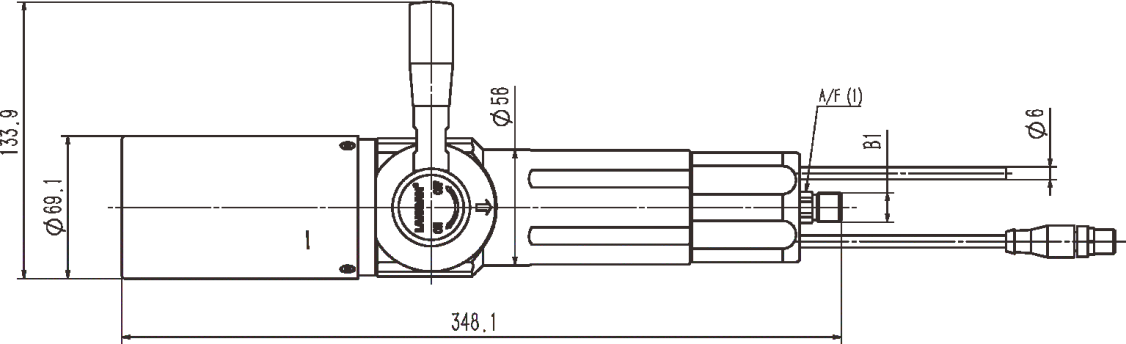

| Технические данные | |

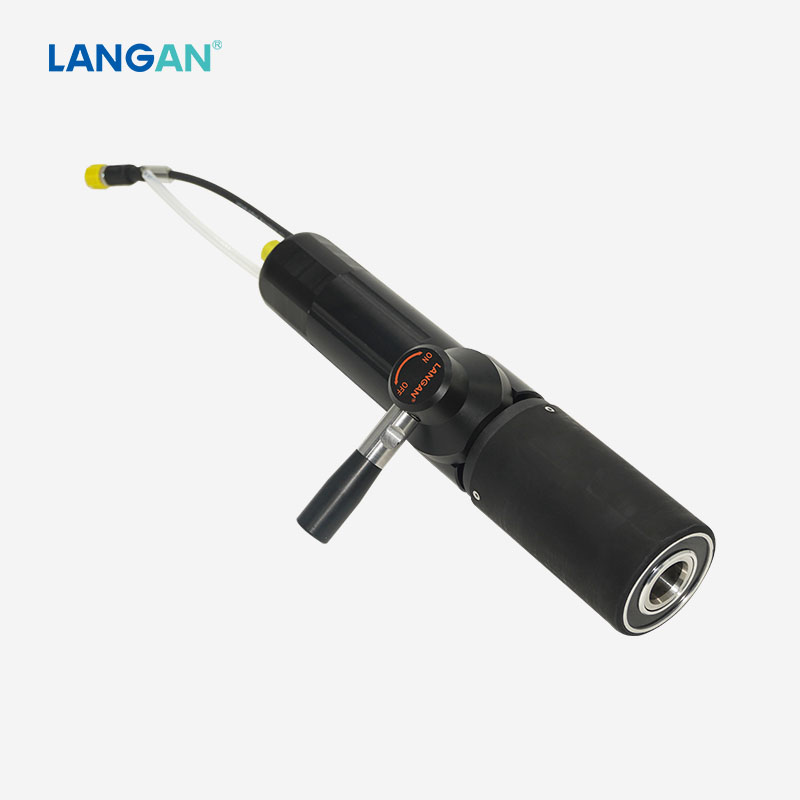

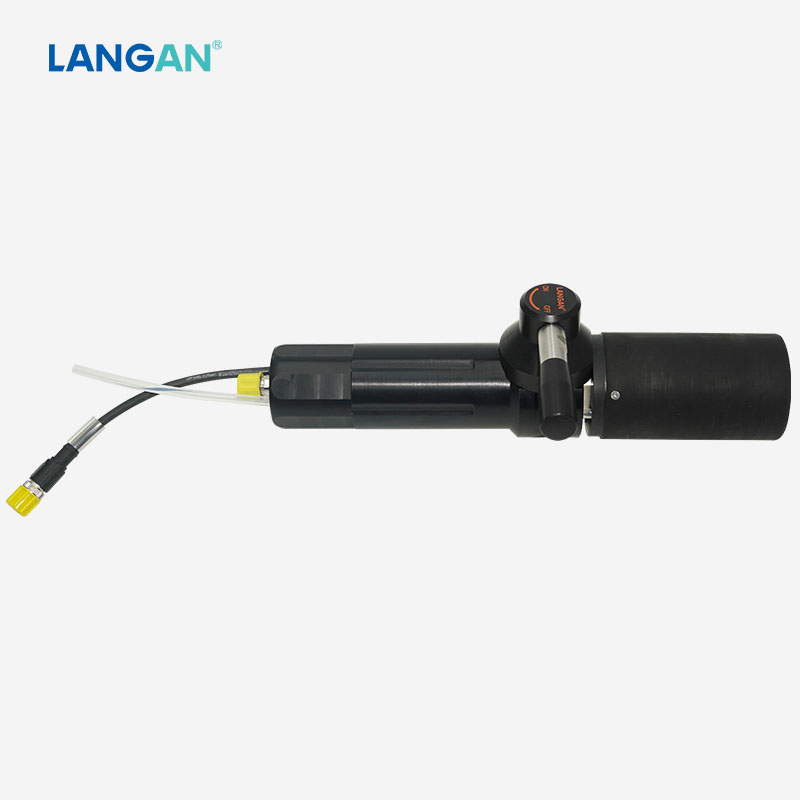

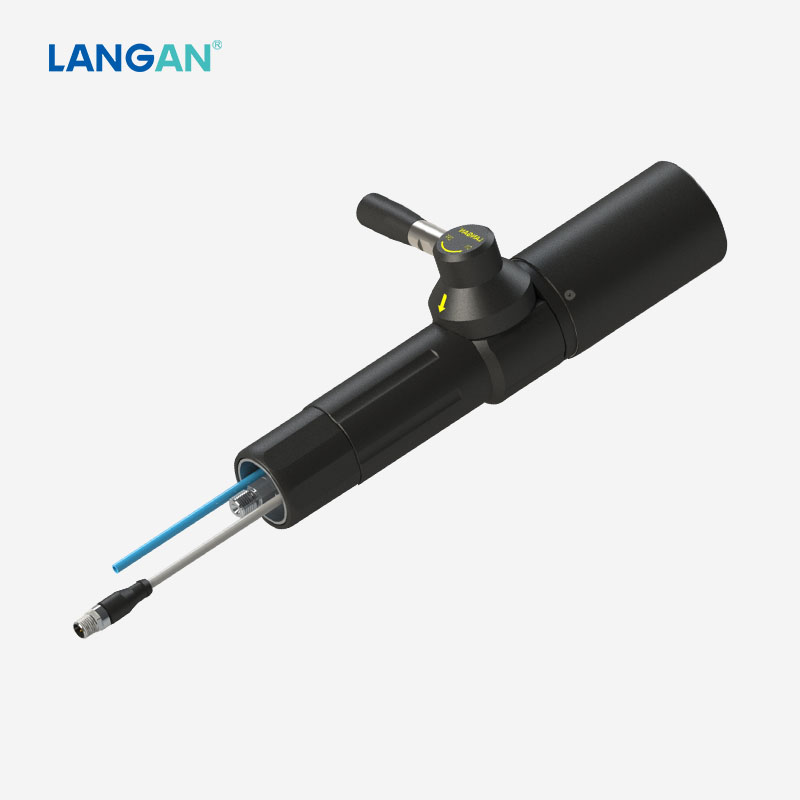

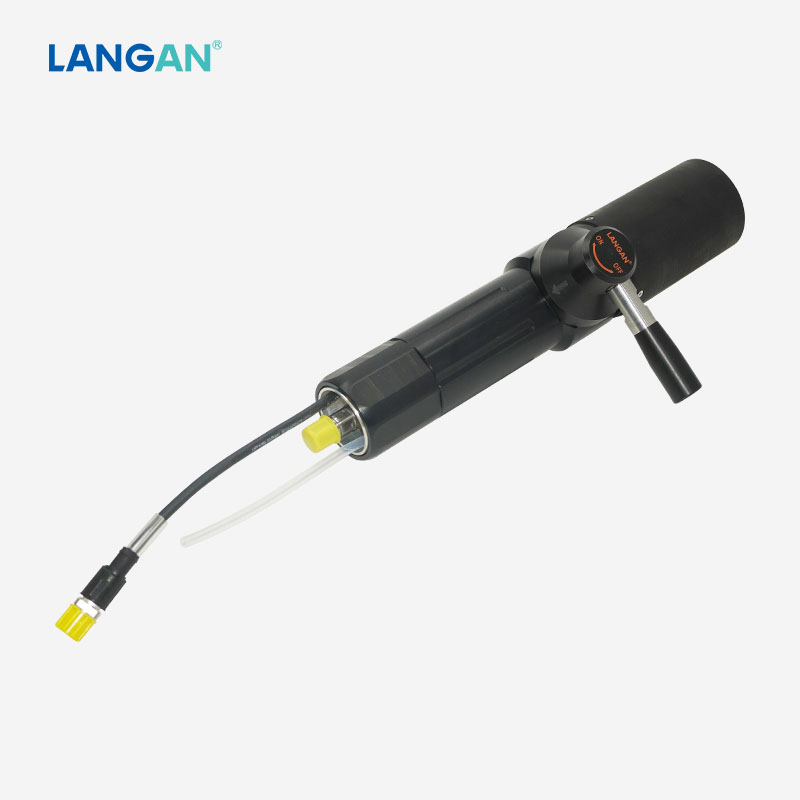

| Название продукта | LANGAN®HF17-70AND 70MPa Заправочный пистолет для водорода (H₂) высокого давления с интерфейсом передачи данных |
| Номинальный диаметр (DN) | 4mm |
| Диапазон давления | PN=70MPa / PS=87.5MPa |
| Тип сопла | Type C, в соответствии со стандартами SAE J2600:2015 и их предыдущими версиями соответственно; в соответствии со стандартами ISO 17268:2012 и их предыдущими версиями соответственно |
| Диапазон максимально допустимого давления (в нерабочем состоянии) | PS=50MPa |
| Диапазон температур рабочей среды / окружающей среды |
-40∼+85℃ |
| Материал корпуса | Коррозионностойкий |
| Уплотнительный материал | Водородостойкий |

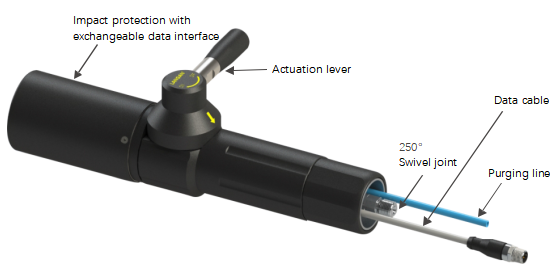

| Дизайн | С защитой из термоизоляционного пластика, сменным интерфейсом передачи данных (согласно SAE J2799) и встроенной трубкой для продувки. |
| Масса | 2.7kg |
| Испытание и сертификат | Заправочный пистолет в соответствии со стандартом SAE J2600:2002 (имеется сертификат взрывозащиты), инфракрасный интерфейс передачи данных в соответствии со стандартом SAE J2799. |
1. Описание:
Заправочный пистолет HF17-70AND (давление 70 МПа, стандарт ENR — с приемным узлом и сменным наконечником) для заправки водородом оснащен сменным модулем интерфейса передачи данных. Конструкция предусматривает наличие канала продувки азотом, который используется в процессе заправки и по его завершении; это предотвращает попадание влаги и ее замерзание при использовании предварительно охлажденного водорода. Благодаря этому заправочный пистолет легко отсоединяется от заправочного штуцера даже в сложных климатических условиях.
2. Конструктивные решения для обеспечения безопасности:
◆ Кодировка диапазона давления и типа газа: исключает риск превышения максимально допустимого давления и возможность перепутать газ с природным газом в процессе заправки;
◆ Механизм фиксации заправочного узла: специально разработан для условий частых подключений и отключений при заправке водородом под высоким давлением, обеспечивая максимальную безопасность операторов;
◆ Защита от ударов и низких температур: повышает уровень безопасности и долговечность заправочного пистолета при эксплуатации в сложных условиях заправки;
◆ Инфракрасный интерфейс передачи данных: обеспечивает информационный обмен между водородным электромобилем (на топливных элементах) и заправочной станцией; позволяет передавать данные о процессе заправки по инфракрасному каналу связи, обеспечивая мониторинг заправки водородом в режиме реального времени.
3. Применение:
Заправочный пистолет устанавливается на водородную топливораздаточную колонку на водородной заправочной станции самообслуживания и предназначен для быстрой заправки водородом.
4. Сравнение заправочного пистолета LANGAN® для водорода:
| Nozzle No. | Nominal Bore (DN) | Pressure PN | Weight | Nozzle type | Data interface | Applicable | Compatible receptable |
| HF16-35A | 8mm | 35MPa | 2.5kg | Type A | Without | Light duty vehicles | HR1-35A |
| HF16-35AD | 8mm | 35MPa | 2.8kg | Type A | With | Light duty vehicles | |
| HF25-35A | 12mm | 35MPa | 4.7kg | Type A | Without | Buses＆turcks | HR5-35A |
| HF17-70A | 4mm | 70MPa | 2.2kg | Type C | Without | Light duty vehicles | HR1-70A |
| HF17-70AND | 4mm | 70MPa | 2.7kg | Type C | With | Light duty vehicles |
5. Как сделать заказ:
Обладая многолетним опытом и глубокими знаниями в сфере водородной заправочной инфраструктуры, мы предлагаем профессиональные решения для заправки водородом. Пожалуйста, обращайтесь к нам с запросами. Возможно изготовление водородных заправочных разъемов по индивидуальному заказу.
★ Для получения подробной информации, пожалуйста, скачайте материалы.
