◆ Высококачественный материал
◆ Подключение за секунды
◆ Экономия времени и средств
◆ Не требуется затягивание вручную или гаечным ключом.

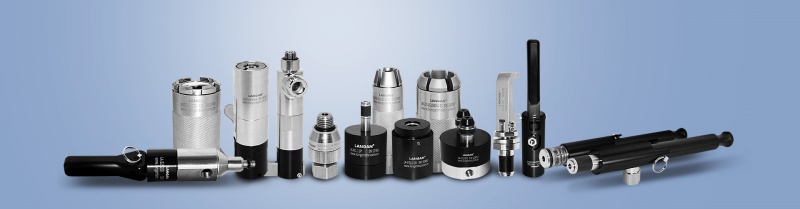

LANGAN® Quick Connector Catalog
LANGAN® LA101 Pressure and Vacuum Test Quick Connector Selection Guide

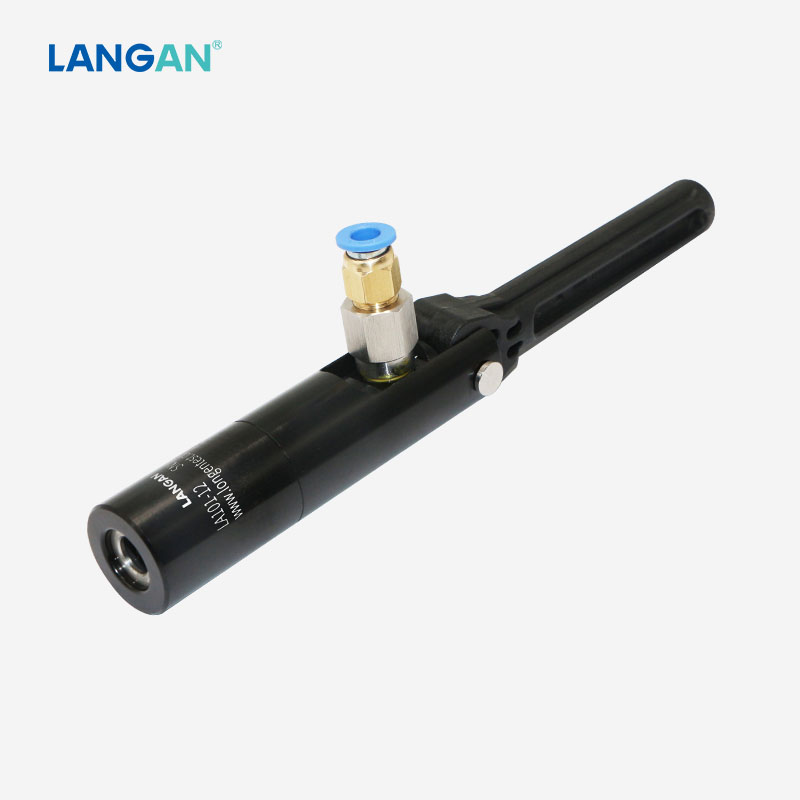

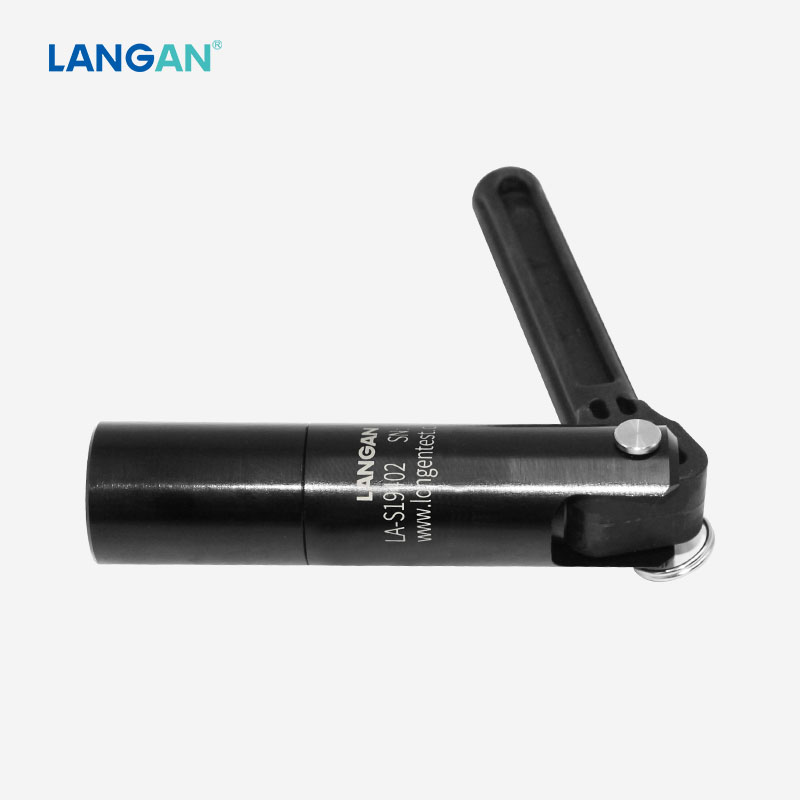

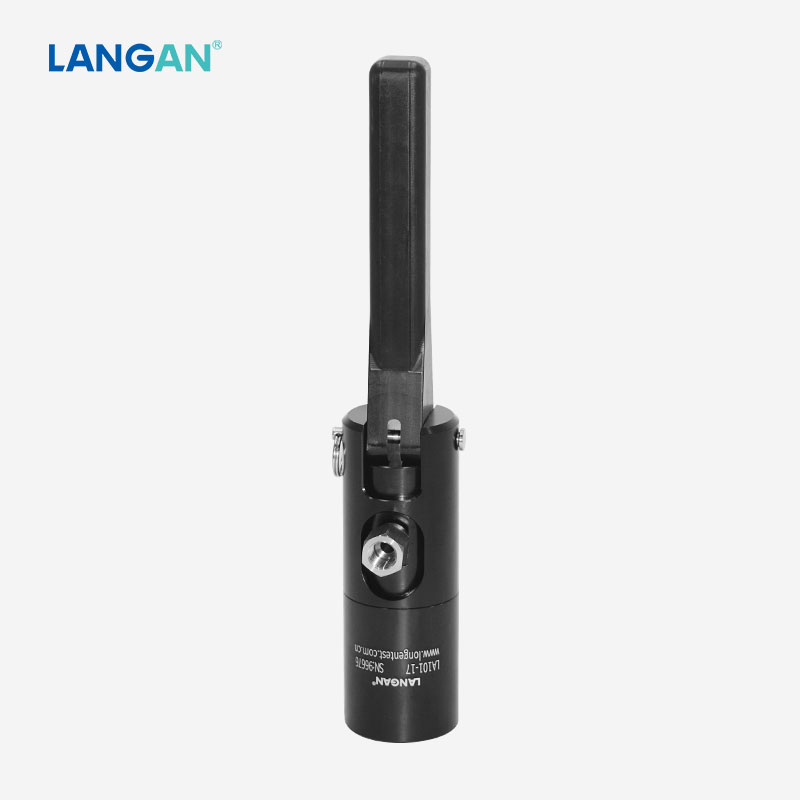

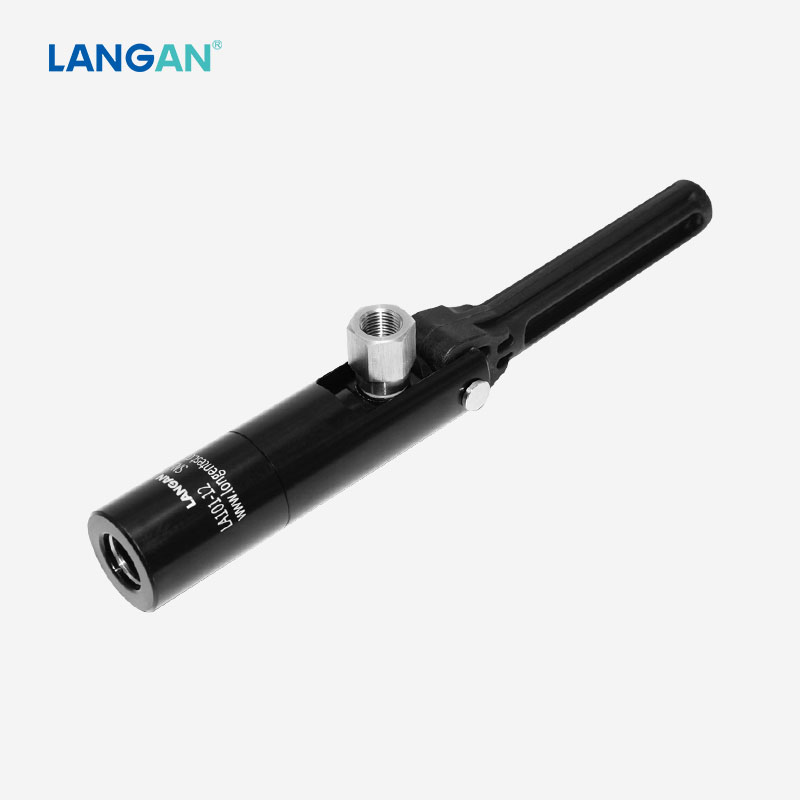

| Название продукта | LANGAN® LA101 Проверка на герметичность, вакуум и воздухонепроницаемость, быстроразъемный соединитель с зажимным рычагом для наружного диаметра трубы |

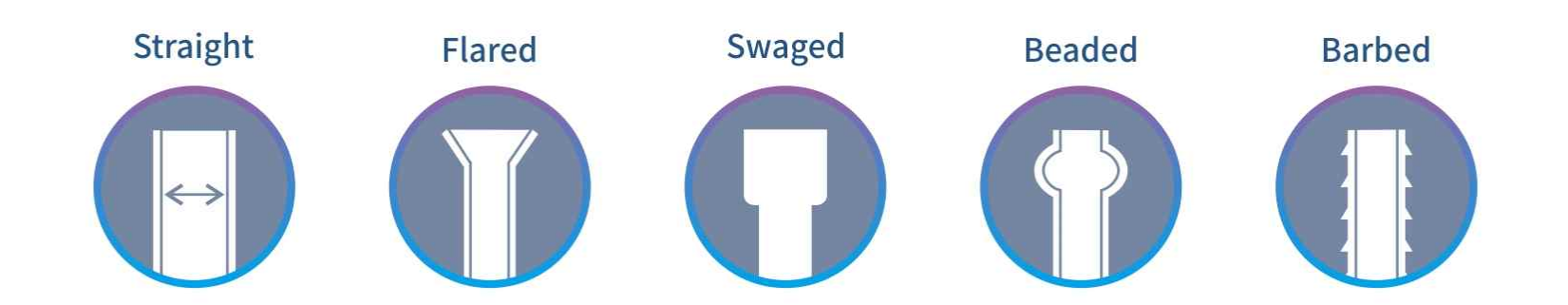

| Тип подключения | Прямые трубы, трубы с расширенным и обжатым концом, круглые трубы с окантовкой и зазубринами |
| Рабочее давление (PS) | Максимум 3 bar |
| Метод срабатывания | Зажимной рычаг |
| Скорость утечки | 1*10-4mbar.l/s(10-5 Pa.m3/s) |
| Диапазон температур | +5℃~+80℃ |
| Середина | Безмасляный, сухой воздух или другой некоррозионный газ |
| Материал | Анодированный алюминий |
| Уплотнительный материал | Для основных уплотнений используется нитрилбутадиеновый каучук (NBR), другие материалы доступны по запросу. |
1. Описание продукта: о разработанный быстроразъемный соединитель LA101 для проверки герметичности обеспечивает герметичное соединение за считанные секунды. Быстроразъемный соединитель с рычажным зажимом крепится к проверяемому компоненту с помощью переднего уплотнения. Поэтому крайне важно, чтобы проверяемый образец и уплотнение оставались абсолютно сухими для обеспечения надлежащей работы и герметизации.
Быстроразъемный соединитель LA101 также можно использовать в качестве заглушки для уплотнительного отверстия.

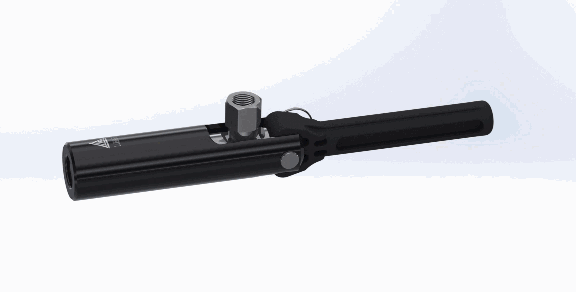

2. Инструкция по эксплуатации:
Пожалуйста, строго следуйте инструкциям по эксплуатации. Неправильная эксплуатация может привести к плохой герметизации, протечкам и риску отказа соединения, что может повлечь за собой повреждения или травмы. Не отсоединяйте соединитель под давлением. Это может привести к повреждениям или травмам.
◆ Аккуратно вставьте быстроразъемные соединители LA101 для проверки герметичности в проверяемый образец;
◆ Поверните рычаг быстроразъемного соединителя на 90° вниз. Соединитель затянется к проверяемому образцу и обеспечит герметичное соединение;
◆ Для начала процесса испытания подайте необходимое испытательное давление на входное отверстие для среды;
◆ По завершении процесса тестирования полностью сбросьте давление в линии подачи среды. Перед отсоединением убедитесь, что давление в разъеме сброшено;
◆ Поверните рычаг на 90° обратно вверх, чтобы отсоединить разъем от тестируемого образца.
3. Приложение:

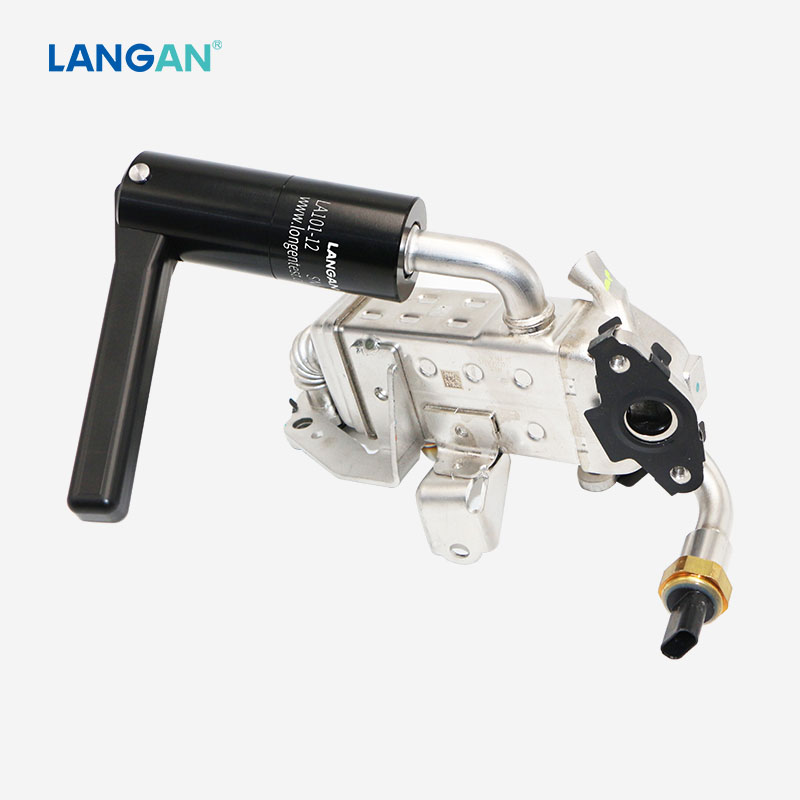

Быстроразъемный соединитель LA101 подходит для проверки герметичности двигателей, резервуаров, насосов, маслоохладителей, а также оборудования для электромобильности и т.д.
ПОДКЛЮЧАЕТСЯ К:
4. Как заказать:
Для заказа быстроразъемных соединителей LA101 обычно требуется следующая информация:
◆ Номера деталей ◆ Диапазон давления
◆ Уровень утечки информации из СМИ/по запросу ◆ Диапазон температур
◆ Требования к пространству (контуры помех, зазоры и т. д.)
◆ CAD рисунок, 3D-модель образца

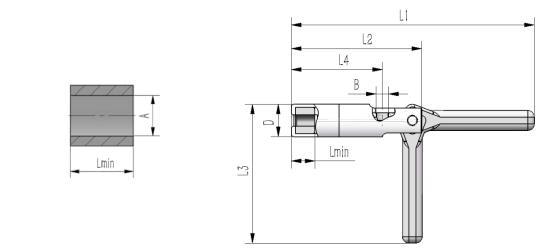

★ Для получения подробной информации о номерах деталей и размерах, пожалуйста, скачайте файл:
LA101 Quick Connector Selection Guide
5. Как настроить:
Быстроразъемные соединители, изготовленные на заказ, разрабатываются с учетом конкретных требований заказчика и идеально адаптируются к условиям тестирования, различным типам соединений и поверхностным условиям. Пожалуйста, перейдите по ссылке и отправьте нам запрос.
